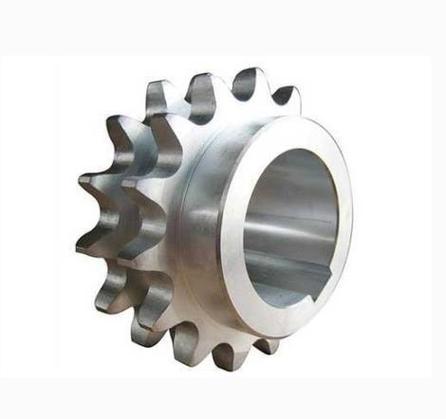

Звездочки со ступицей под втулку тапербуш
Не можете найти то, что вам нужно?
Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Звездочки со ступицей под втулку тапербуш". Мы свяжемся с вами и поможем подобрать.
Мы поможем подобрать оборудование
Наши специалисты свяжутся с вами в ближайшее время
Компоненты цепного привода, которые играют ключевую роль в преобразовании вращательного движения в линейное или передаче мощности между валами. Конструкция со ступицей под коническую втулку типа taperbush обеспечивает простой монтаж и демонтаж, а также компенсацию возможных отклонений посадочных размеров.
Конструктивные особенности и преимущества
Основное отличие данных звездочек — наличие специальной ступицы, предназначенной для установки конической втулки (taper bush). Такое решение предоставляет несколько существенных преимуществ:
- Упрощенный монтаж и демонтаж без необходимости нагрева или использования специальных прессов
- Возможность компенсации отклонений диаметра вала в пределах одного типоразмера втулки
- Высокая точность центровки и надежная фиксация на валу
- Унификация номенклатуры — одна звездочка может устанавливаться на валы разных диаметров
- Снижение вибраций и повышение срока службы передачи
Технические характеристики и параметры выбора
При подборе звездочек под втулку тапербуш необходимо учитывать несколько ключевых параметров:
Основные размеры и параметры
| Параметр | Обозначение | Значение | Примечание |
|---|---|---|---|
| Количество зубьев | Z | 15-30 | Определяет передаточное отношение |
| Толщина зуба | B h14 | Согласно стандарту | В миллиметрах с допуском h14 |
| Высота звездочки | L | Зависит от типоразмера | Общая высота изделия |
| Диаметр ступицы | C max | Определяется типом втулки | Максимальный диаметр ступицы |
| Материал | - | Сталь C45 UNI | Термообработанная углеродистая сталь |
Типоразмеры цепей
В представленной категории доступны звездочки для цепей следующих типоразмеров:
- 08B-1 — для цепей с шагом 12.7 мм
- 10B-1 — для цепей с шагом 15.875 мм
💡 Практические советы
- При выборе учитывайте не только шаг цепи, но и ширину ролика
- Для тяжелых режимов работы выбирайте звездочки с большим числом зубьев
- Регулярно проверяйте натяжение цепи и состояние зубьев
- Используйте соответствующие смазочные материалы для увеличения ресурса
Области применения
Звездочки данного типа широко используются в различных отраслях промышленности:
- Конвейерные системы и транспортеры
- Приводы промышленного оборудования
- Сельскохозяйственная техника
- Подъемно-транспортное оборудование
- Пакетировочные и упаковочные машины
- Обрабатывающие центры и станки
⚠️ Частые ошибки при выборе
- Несоответствие типоразмера цепи и звездочки
- Неправильный подбор втулки тапербуш под диаметр вала
- Игнорирование условий эксплуатации (нагрузка, скорость, среда)
- Неучет направления вращения и боковых нагрузок
Материалы и производство
Все звездочки изготавливаются из качественной стали C45 согласно стандарту UNI. Этот материал обладает оптимальным соотношением прочности и обрабатываемости. После механической обработки зубья подвергаются термообработке для повышения поверхностной твердости и износостойкости.
🔧 Технические нюансы
- Твердость поверхности зубьев: 45-50 HRC
- Точность изготовления по классу 2-3 по ГОСТ 591-69
- Шероховатость рабочей поверхности зубьев: Ra 3.2
- Сбалансированность для работы на высоких скоростях
Монтаж и обслуживание
Правильная установка звездочки на вал с использованием конической втулки taperbush требует соблюдения нескольких этапов:
- Очистка посадочных поверхностей вала и ступицы
- Установка втулки в ступицу звездочки
- Совмещение сборки с валом
- Равномерная затяжка стопорных винтов
- Проверка соосности и биения
- Установка и натяжение цепи
Мнение эксперта: В практике монтажа цепных передач часто недооценивают важность правильного подбора втулки тапербуш. Рекомендую всегда иметь запасной комплект втулок для быстрой замены без демонтажа звездочки. Для ответственных применений советую выбирать звездочки с числом зубьев не менее 17 — это снижает шумность работы и увеличивает ресурс цепи на 25-30%. Особое внимание уделяйте моменту затяжки стопорных винтов — неравномерная затяжка приводит к перекосу и преждевременному износу.
— Сергей Волков, ведущий инженер по промышленной трансмиссии, стаж 18 лет
