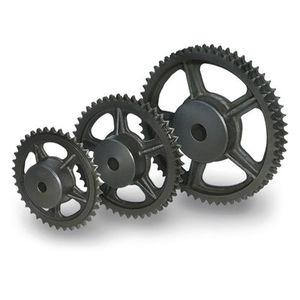

Специализированные приводные звездочки со ступицей под последующую расточку представляют собой оптимальное решение для ситуаций, требующих точного соответствия посадочного отверстия параметрам конкретного вала. Данная конструкция позволяет адаптировать стандартное изделие под нестандартный или изношенный вал, обеспечивая максимальную соосность и минимальное биение в работе.
Конструктивные особенности и преимущества
Ключевым отличием данной категории звездочек является наличие массивной ступицы с необработанным или черновым отверстием. Это предоставляет инженерам и технологам свободу в выборе конечного диаметра посадки, класса точности и вида посадки (напрессовка, скользящая посадка).
Основные технические параметры для подбора
При выборе конкретной модели необходимо ориентироваться на ряд критически важных геометрических и прочностных характеристик:
- Шаг цепи (P): Определяет тип используемой цепи (например, 05B, 085).
- Количество зубьев (Z): Влияет на передаточное отношение и плавность хода.
- Толщина зуба (B1, B2): Ключевой параметр, определяющий совместимость с шириной цепи и многорядностью.
- Диаметр ролика цепи: Должен точно соответствовать ролику применяемой цепи для обеспечения правильного зацепления.
- Межпластинчное расстояние (A): Внутренняя ширина цепи.
- Количество рядов: Определяет общую ширину и нагрузочную способность звездочки (однорядные, двухрядные и т.д.).
- Параметр C: Расстояние между рядами в многорядных звездочках.
- Наружный диаметр ступицы и ее длина: Влияют на возможность установки на оборудование и выбор способа фиксации.
💡 Практические советы по расточке
- Расточку рекомендуется выполнять на токарном или координатно-расточном станке для обеспечения высокой точности геометрии отверстия.
- Перед обработкой уточните материал звездочки (чаще всего сталь 45 или легированные стали) для правильного подбора режущего инструмента и режимов резания.
- Учитывайте необходимый вид посадки на вал (натяг, переходная или посадка с зазором) при расчете конечного диаметра отверстия.
- После расточки проверьте биение зубчатого венца относительно полученного отверстия.
Области применения
Звездочки данного типа нашли широкое применение в различных отраслях промышленности, где требуется надежная и точная передача мощности:
- Конвейерные системы и транспортеры
- Приводы промышленных станков и автоматических линий
- Сельскохозяйственная и дорожно-строительная техника
- Подъемно-транспортное оборудование (лебедки, тали)
- Нестандартное оборудование и машины, где используются валы нестандартных диаметров.
⚠️ Частые ошибки при выборе и установке
- Неверный подбор шага: Использование звездочки и цепи с разным шагом приводит к ускоренному износу и поломке.
- Пренебрежение проверкой соосности: Установка звездочки на вал с перекосом вызывает вибрации, неравномерный износ цепи и подшипников вала.
- Неправильный расчет посадочного диаметра: Слишком большой натяг может привести к растрескиванию ступицы, а слишком слабая посадка – к проворачиванию звездочки на валу.
- Игнорирование количества зубьев: Малое количество зубьев (менее 10-11) увеличивает динамические нагрузки и шум при работе привода.
🔧 Технические нюансы
- Материал изготовления – углеродистая или легированная сталь, часто с термообработкой (закалка ТВЧ) зубьев для повышения износостойкости.
- Для фиксации на валу после расточки обычно используются шпоночные соединения и стопорные кольца, реже – штифты.
- Качество поверхности отверстия после расточки должно соответствовать классу Ra 1.25-2.5 для обеспечения надежного контакта с валом.
- При работе в запыленных или абразивных средах рекомендуется использовать защитные кожухи для увеличения ресурса цепи и звездочки.
Мнение эксперта: В нашу практику регулярно поступают запросы на восстановление работоспособности устаревшего или нестандартного оборудования, где именно звездочки под расточку становятся спасательным решением. В 80% случаев отказа цепных передач виноват не ресурс, а ошибка в монтаже или подборе. Особенно критичен правильный расчет посадки: для ответственных приводов с ударными нагрузками мы рекомендуем посадку с натягом H7/s6, а для менее нагруженных – H7/k6. Всегда обращайте внимание на параметр 'Толщина зуба B2' – его несоответствие ширине цепи всего на 1 мм снижает ресурс пары на 25-30%.
— Андрей Волков, ведущий инженер-конструктор по приводам, стаж 16 лет
