Звездочки со ступицей представляют собой неразъемную конструкцию, где зубчатое колесо (звездочка) и ступица выполнены как одно целое. Такое исполнение обеспечивает повышенную жесткость и соосность, что критически важно для точной работы цепных передач под значительными нагрузками. Они являются ключевым элементом в линейных системах и механизмах промышленной трансмиссии, преобразуя вращательное движение в линейное или передавая усилие между валами.
Основные типы и конструктивные особенности
Конструкция звездочки со ступицей унифицирована и включает зубчатый венец для зацепления с цепью и ступицу для посадки на вал. Разнообразие моделей обусловлено различными способами крепления на валу и условиями эксплуатации.

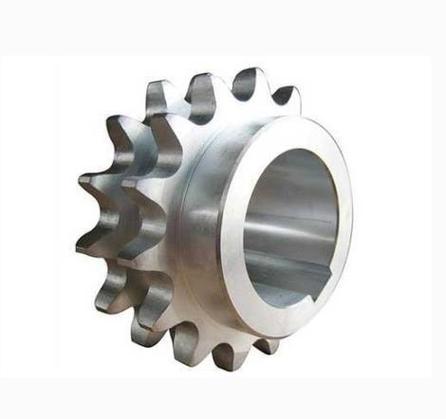

Звездочки со ступицей под втулку тапербуш
Данный тип предназначен для быстрого и точного монтажа на вал с использованием тапербуши – самоцентрирующихся стяжных втулок. Это исключает необходимость дорогостоящей расточки вала под конкретный размер, позволяет компенсировать его износ и значительно упрощает процесс установки и демонтажа звездочки.

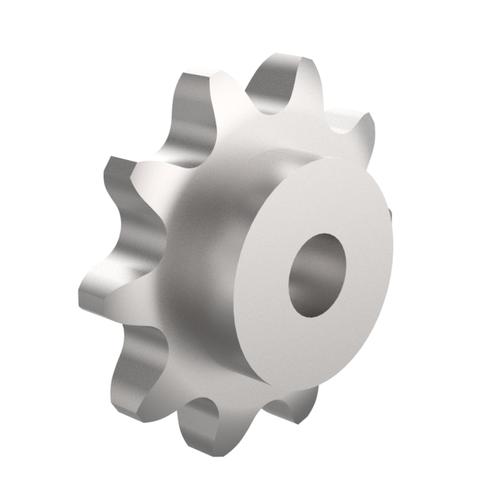

Звездочки со ступицей под расточку
Классический вариант, требующий точной расточки отверстия в ступице под диаметр вала. Обеспечивает максимально жесткое и надежное соединение, рекомендуется для применений с высокими ударными нагрузками и крутящими моментами. Крепление осуществляется через шпоночный паз и стопорное кольцо или прижимные винты.

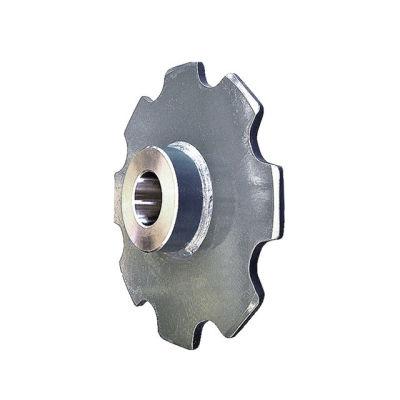

Конвейерные звездочки со ступицей
Специализированный подвид, разработанный для работы в приводных и натяжных станциях конвейеров и транспортерных лент. Часто имеют усиленную конструкцию, большую толщину зуба и изготавливаются из износостойких материалов для продолжительной работы в условиях абразивного износа и запыленности.
Материалы изготовления и покрытия
Выбор материала определяет долговечность, коррозионную стойкость и стоимость изделия.

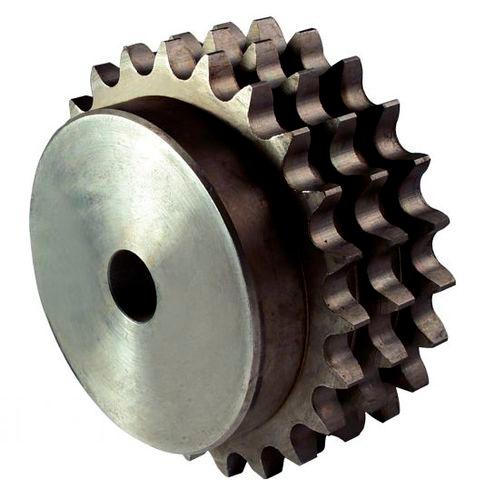

Чугунные звездочки со ступицей
Изготавливаются из высокопрочного чугуна марки СЧ20 и СЧ25. Обладают хорошими антифрикционными свойствами, эффективно гасят вибрации и устойчивы к ударным нагрузкам. Оптимальны для большинства стандартных применений в условиях закрытых цехов без агрессивных сред.

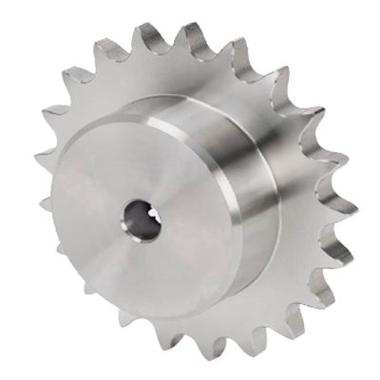

Нержавеющие звездочки со ступицей
Производятся из коррозионно-стойких сталей марок AISI 304 (12Х18Н10) и AISI 316 (10Х17Н13М2). Предназначены для работы в пищевой, химической, фармацевтической промышленности, а также в условиях повышенной влажности, на открытом воздухе или при наличии агрессивных сред (пары, щелочи, кислоты).
💡 Практические советы по выбору
- Определите шаг цепи: Звездочка и цепь должны иметь одинаковый шаг (P) – расстояние между центрами соседних роликов.
- Уточните количество зубьев (Z): Влияет на передаточное отношение и плавность хода. Меньшее число зубьев – больше нагрузка на цепь и износ.
- Учтите тип исполнения: Для частого демонтажа или при износе вала выбирайте модель под тапербуш. Для стационарных высоконагруженных приводов – под расточку.
- Проанализируйте условия эксплуатации: Наличие влаги, химикатов или абразивной пыли диктует необходимость выбора нержавеющей или усиленной конвейерной модели.
Ключевые технические параметры для подбора
При выборе звездочки со ступицей необходимо ориентироваться на следующие основные размеры и параметры, которые стандартизированы по ГОСТ и международным нормам ISO, ANSI.
| Параметр | Обозначение | Описание и назначение |
|---|---|---|
| Толщина зуба B1/B2 | B1, B2 (мм) | Определяет ширину зубчатого венца и напрямую связана с толщиной цепи. B1 – толщина по ролику, B2 – общая толщина зуба. |
| Диаметр ролика цепи | Dr (мм) | Внутренний диаметр ролика цепи, для которой предназначена звездочка. Должен строго соответствовать. |
| Количество рядов | - | Определяет, под однорядную, двухрядную или трехрядную цепь рассчитана звездочка (1, 2, 3). |
| Параметр C | C (мм) | Расстояние от посадочного отверстия до торца зуба. Важно для определения габаритов и компоновки узла. |
| Внутреннее расстояние между пластинами | A (мм) | Внутренняя ширина цепи между внутренними пластинами. Влияет на профиль зуба звездочки. |
⚠️ Частые ошибки при выборе и монтаже
- Несоответствие шага: Попытка установить звездочку на цепь с другим шагом приводит к ускоренному износу и обрыву цепи.
- Неправильная посадка на вал: Слабая или, наоборот, чрезмерно тугая посадка с использованием ударных инструментов повреждает как звездочку, так и вал.
- Игнорирование соосности: Перекос между ведущей и ведомой звездочкой вызывает боковой износ зубьев и цепи, шум и вибрации.
- Неверный подбор по нагрузке: Использование стандартной звездочки под высокие ударные нагрузки без запаса прочности приводит к сколу зубьев.
Области применения
Звездочки со ступицей нашли широкое применение во всех отраслях промышленности, где используются цепные передачи:
- Подъемно-транспортное оборудование: конвейеры, элеваторы, краны, тележки.
- Обрабатывающие станки: приводы подачи в токарных, фрезерных, шлифовальных станках.
- Сельскохозяйственная техника: комбайны, сеялки, транспортеры кормов.
- Пищевая промышленность: линии розлива, упаковочные автоматы, транспортеры мойки.
- Нефтегазовая отрасль: приводы насосов, задвижек, очистных сооружений.
🔧 Технические нюансы эксплуатации
- Для увеличения ресурса пары "звездочка-цепь" обязательна регулярная смазка качественными консистентными или циркуляционными маслами.
- Монтаж звездочки под расточку должен проводиться с натягом, рекомендованным по ГОСТ, с применением термоспособа или прессового оборудования.
- Перед установкой тапербуш необходимо очистить посадочное место на валу от грязи и заусенцев, а резьбу крепежных винтов обработать фиксатором.
- Регулярный контроль натяжения цепи и проверка на износ (удлинение цепи) предотвратят проскальзывание и прыжки по зубьям.
Мнение эксперта: В своей практике мы часто сталкиваемся с преждевременным выходом звездочек из строя по причине несоблюдения правил монтажа и несвоевременного обслуживания. Например, на конвейерной линии в карьере замена стандартной чугунной звездочки на модель с упрочненными зубьями, наплавленными твердым сплавом, увеличила межсервисный интервал с 3 до 11 месяцев, что дало экономию более 300 тыс. рублей в год на ремонтах и простое. Всегда обращайте внимание не только на геометрические параметры, но и на класс точности исполнения и материал – для ответственных узлов экономия в 10-15% на комплектующих может обернуться многократными потерями на ремонте.
— Сергей Волков, ведущий инженер по промышленной трансмиссии, стаж 15+ лет
