Звездочки без ступицы

Предназначены для передачи крутящего момента в цепных приводах промышленного оборудования. Обеспечивают надежное сцепление с роликовыми и втулочными цепями различных типоразмеров. Используются в конвейерных системах, транспортёрах и других механизмах с внешним креплением на вал.

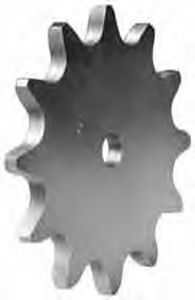

Конвейерные звездочки без ступицы

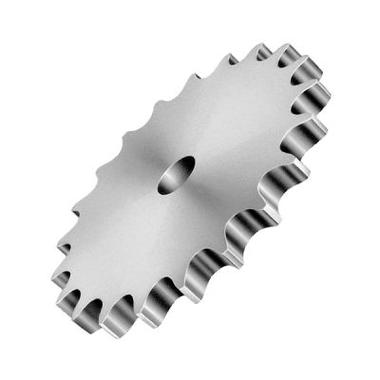

Звездочки без ступицы под расточку

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Звездочки без ступицы". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Звездочки без ступицы представляют собой важный компонент цепных передач, который устанавливается непосредственно на вал оборудования с помощью шпоночного соединения или других методов фиксации. Отсутствие ступицы делает их более компактными и позволяет использовать в механизмах с ограниченным пространством.

Основные виды и конструктивные особенности

В нашем каталоге представлены различные типы звездочек без ступицы, которые классифицируются по нескольким ключевым параметрам:

По количеству рядов

Однорядные - для стандартных цепных передач
Двухрядные - для повышенной нагрузки
Трехрядные - для тяжелых условий эксплуатации

По исполнению под расточку

Специальное исполнение позволяет производить индивидуальную расточку под конкретный диаметр вала, что обеспечивает идеальную посадку и максимальную надежность соединения.

Конвейерные звездочки

Отдельная категория предназначена для конвейерных систем, где важны износостойкость и точность работы при постоянных нагрузках.

Ключевые технические характеристики

При выборе звездочек без ступицы необходимо учитывать следующие параметры:

Параметр	Описание	Типовые значения
Шаг цепи (P)	Расстояние между центрами соседних роликов	от 8 мм до 100 мм
Количество зубьев (Z)	Определяет передаточное отношение	от 6 до 120 зубьев
Толщина зуба (B1, B2, B3)	Зависит от количества рядов	соответствует числу рядов
Диаметр делительной окружности (Dp)	Основной расчетный параметр	рассчитывается по шагу и числу зубьев
Материал изготовления	Влияет на износостойкость и прочность	Сталь 45, 40Х, нержавеющая сталь

💡 Практические советы

При выборе учитывайте не только шаг цепи, но и ее тип (приводная, тяговая, роликовая)
Для тяжелых условий эксплуатации выбирайте звездочки из легированной стали с термообработкой
Обращайте внимание на качество обработки зубьев - это влияет на шумность работы и износ цепи

Области применения

Звездочки без ступицы находят применение в различных отраслях промышленности:

Конвейерные системы и транспортёры
Подъемно-транспортное оборудование
Сельскохозяйственная техника
Пищевая промышленность (из нержавеющей стали)
Деревообрабатывающие станки
Упаковочное оборудование

⚠️ Частые ошибки при выборе

Несоответствие шага звездочки и цепи
Неправильный подбор посадочного диаметра на вал
Игнорирование условий эксплуатации (агрессивная среда, температура)
Выбор материала без учета нагрузок и скорости работы

Преимущества использования

Конструкция без ступицы предлагает ряд существенных преимуществ:

Компактность - уменьшение габаритных размеров механизма
Универсальность - возможность установки на различные типы валов
Экономия материала - снижение стоимости изготовления
Простота монтажа и демонтажа
Широкий диапазон типоразмеров

🔧 Технические нюансы

Твердость поверхности зубьев должна быть на 20-30 единиц HB выше, чем у цепи
Для высокоскоростных передач рекомендуется балансировка звездочек
Радиус закругления r3 влияет на плавность захода цепи на зубья
Внутреннее расстояние между пластинами должно точно соответствовать цепи

Критерии выбора

Для правильного подбора звездочки без ступицы необходимо:

Определить тип и шаг используемой цепи
Рассчитать требуемое количество зубьев
Выбрать материал исходя из условий эксплуатации
Определить посадочный диаметр на вал
Учесть количество рядов в зависимости от нагрузки

Мнение эксперта: В практике проектирования цепных передач мы рекомендуем всегда иметь запас по прочности не менее 20-25%. Особое внимание стоит уделять качеству термической обработки - правильно закаленная звездочка служит в 3-4 раза дольше. Для ответственных механизмов советую выбирать изделия из сталей 40Х или 40ХН с поверхностной закалкой зубьев до 45-50 HRC. Статистика показывает, что 70% преждевременных отказов цепных передач связаны с неправильным подбором звездочек по твердости и точности изготовления.

— Александр Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
