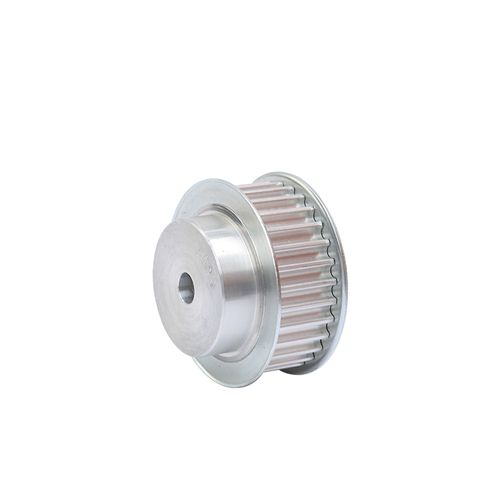

Зубчатые шкивы T метрические

Метрические зубчатые шкивы T-образного профиля представляют собой ключевые компоненты в системах прецизионного линейного перемещения. Они преобразуют вращательное движение вала двигателя в точное линейное перемещение исполнительного механизма через зубчатый ремень, обеспечивая высокую повторяемость и отсутствие проскальзывания.

Конструктивные особенности и технические параметры

Шкивы данного типа характеризуются строго метрическими размерами и соответствуют международному стандарту ISO 13050. Основными параметрами, определяющими выбор конкретной модели, являются:

Ключевые характеристики

• Шаг зуба (Pitch): T2.5, T5, T10 и другие стандартные значения, определяющие расстояние между зубьями
• Количество зубьев (Z): От 16 до 60 и более, влияет на передаточное отношение и диаметр шкива
• Посадочный диаметр: Стандартизированные значения (28 мм, 30 мм, 32 мм и т.д.) для совместимости с валами двигателей и редукторов
• Ширина обода: Определяет рабочую ширину ремня и нагрузочную способность
• Материал изготовления: Алюминиевые сплавы для снижения момента инерции или сталь для повышенных нагрузок

Области применения и преимущества

Метрические T-шкивы нашли широкое применение в оборудовании, требующем высокой точности и повторяемости:

Основные сферы использования

• Станки с ЧПУ и координатно-измерительные машины
• Робототехника и автоматизированные производственные линии
• Оборудование для точной дозировки и dispensing систем
• 3D-принтеры промышленного класса и аддитивные установки
• Медицинское и лабораторное оборудование

Преимущества перед альтернативными решениями

Критерии выбора метрических зубчатых шкивов

Правильный подбор компонентов определяет надежность и точность всей системы. Основные критерии включают:

Расчетные параметры

• Передаваемый крутящий момент: Определяется мощностью привода и требуемым ускорением
• Окружное усилие: Рассчитывается исходя из рабочих нагрузок системы
• Момент инерции: Критичен для высокодинамичных применений с частыми пусками/остановами
• Рабочая температура: Влияет на выбор материала и допуски

Материалы изготовления и покрытия

В зависимости от условий эксплуатации и требований к точности применяются различные материалы:

Основные материалы

• Алюминиевые сплавы: Серии 6061 и 7075 для снижения веса и момента инерции
• Нержавеющая сталь: Для агрессивных сред и повышенных нагрузок
• Сталь с покрытием: Цинкование или никелирование для защиты от коррозии
• Полимерные композиты: Для применения в пищевой и медицинской промышленности

Монтаж и обслуживание

Правильная установка и обслуживание значительно увеличивают ресурс системы:

Рекомендации по монтажу

• Обеспечьте соосность валов в пределах 0.1 мм на 100 мм длины
• Используйте динамометрический ключ для затяжки крепежа согласно спецификациям
• Проверяйте натяжение ремня специализированным прибором
• Обеспечьте защиту от попадания абразивных частиц и стружки

Мнение эксперта: В современных системах автоматизации метрические зубчатые шкивы T-типа стали стандартом де-факто для применений со скоростями до 3-4 м/с и точностью позиционирования до 50 микрон. За 15 лет практики мы отмечаем рост надежности современных компонентов - средний ресурс при правильном подборе превышает 20 000 часов. Ключевая рекомендация - не экономить на качестве ремня, так как именно он определяет итоговую точность системы. Для высокодинамичных применений обязательно рассчитывайте момент инерции - превышение критического значения всего на 15% может привести к потере шага и выходу из строя сервопривода.

— Александр Волков, ведущий инженер по промышленной автоматизации, стаж 15+ лет
