Зубчатые колеса со ступицей

Используются в реечных передачах для преобразования вращательного движения в поступательное. Отличаются высокой износостойкостью и точностью зацепления.

Найдено товаров: 364

Сортировка:

Наименование	Ширина ступицы	Ширина зубчатого венца	Модуль
Зубчатая шестерня со ступицей M=1.5 Z=13 PM27013 для реечных передач	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=14 PM27014 сталь C45	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=15 PM27015 для реечных передач	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=16 De=27 мм Dp=24 мм сталь C45 PM27016	-	-	-

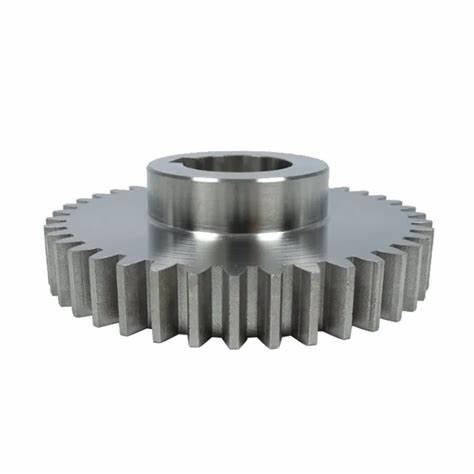

Зубчатая шестерня со ступицей M=1,5 Z=17 PM27017 для реечных передач	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=19 PM27019 для реечных передач	-	-	1.5
Зубчатая шестерня со ступицей M=1.5 Z=20 PM27020 для реечных передач	-	-	1.5
Зубчатая шестерня со ступицей M=1.5 Z=21 PM27021 сталь C45	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=22 PM27022 для реечных передач	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=23 PM27023 сталь C45	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=25 PM27025 для реечных передач	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=26 PM27026 для реечных передач	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=27 PM27027 для реечных передач	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=28 PM27028 сталь C45	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=29 De=46.5 мм Dp=43.5 мм	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=30 De=48 мм Dp=45 мм сталь C45	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=31 PM27031 сталь C45 для реечных передач	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=32 PM27032 для реечных передач	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=33 PM27033 сталь C45 для реечных передач	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=34 PM27034 для реечных передач	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=35 PM27035 для реечных передач	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=36 PM27036 сталь C45 для реечных передач	30 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=37 PM27037 для реечных передач	25 мм	17 мм	1.5
Зубчатая шестерня со ступицей M=1.5 Z=38 PM27038 для реечных передач	30 мм	17 мм	1.5

1 2 3

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Зубчатые колеса со ступицей". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Зубчатые колеса со ступицей – ключевые элементы реечных передач, обеспечивающие надежное соединение с валом и равномерное распределение нагрузки. Изготавливаются из высокопрочных сталей с термической обработкой для увеличения срока службы.

Конструктивные особенности

Основные компоненты: зубчатый венец с эвольвентным профилем и ступица для крепления на валу. Ступица увеличивает площадь контакта с валом, предотвращая проскальзывание.

Технические параметры

Параметр	Описание
Модуль (M)	1,5 – 8 мм
Количество зубьев (Z)	12 – 120
Материал	Сталь 45, 40Х, 20ХН3А

💡 Практические советы

Выбирайте модуль в соответствии с нагрузкой
Проверяйте соответствие диаметра вала и посадочного отверстия
Используйте шпонки для дополнительной фиксации

Мнение эксперта: Для тяжелых режимов работы рекомендую колеса из стали 40Х с закалкой зубьев до HRC 45-50. Такая обработка увеличивает ресурс в 2-3 раза по сравнению с нормализованной сталью.

— Алексей Петров, ведущий инженер по механическим передачам, стаж 18 лет
