Зажимные пластины для зубчатых ремней

Предназначены для надежного крепления концов зубчатых ремней в линейных приводах и передачах. Обеспечивают прочное неразъемное соединение без ослабления натяжения. Изготавливаются из высокопрочной стали с антикоррозионным покрытием.

Найдено товаров: 30

Сортировка:

Сбросить все

Наименование	Покрытие	Толщина s	Ширина C
Зажимная пластина T10 CHIARAVALLI для зубчатого ремня ширина 57 мм толщина 15 мм	Антикоррозионная обработка	15 мм	57 мм
Зажимная пластина T10 для зубчатого ремня CHIARAVALLI 50 мм ширина 75 мм толщина 15 мм	Антикоррозийное	15 мм	75 мм
Зажимная пластина T10 для зубчатого ремня CHIARAVALLI ширина 41 мм толщина 15 мм	Антикоррозионное	-	-
Зажимная пластина T5 16 CHIARAVALLI для зубчатого ремня ширина 35 мм толщина 8 мм	Антикоррозионная обработка	8 мм	35 мм

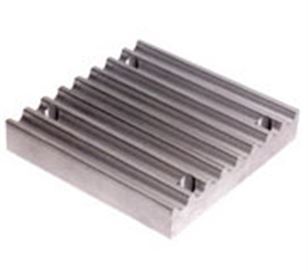

Зажимная пластина T5 CHIARAVALLI для зубчатого ремня тип T5 ширина 29 мм	Цинковое	8 мм	29 мм
Зажимная пластина T5 для зубчатого ремня CHIARAVALLI ширина 44 мм толщина 8 мм	Антикоррозийное	8 мм	44 мм

1 2

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Зажимные пластины для зубчатых ремней". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Ключевые компоненты для создания надежных соединений в системах с зубчатыми ремнями. Эти элементы позволяют формировать кольцевые контуры передачи мощности, соединять ремни для увеличения длины или создавать точные концевые фиксации в линейных приводах. От качества зажимных пластин напрямую зависит долговечность и точность работы всего механизма.

Конструктивные особенности и принцип действия

Зажимная пластина представляет собой прецизионно изготовленный металлический элемент с отверстиями для крепежных болтов и специальным профилем, повторяющим форму зубьев ремня. При монтаже две пластины устанавливаются с обеих сторон ремня и стягиваются болтами, создавая равномерное давление по всей ширине. Это обеспечивает надежную фиксацию без повреждения структуры ремня.

Основные технические параметры

При выборе зажимных пластин необходимо учитывать несколько критически важных параметров:

Параметр	Описание	Типовые значения
Ширина (C)	Рабочая ширина пластины, должна соответствовать ширине ремня	20-100 мм
Толщина (s)	Толщина металла, определяющая прочность соединения	2-6 мм
Шаг зубьев	Соответствует шагу зубьев ремня (MXL, XL, L, H, XH, XXH, T5, T10, AT5, AT10, 8M, 14M)	2-20 мм
Материал	Обычно сталь с цинковым или другим антикоррозионным покрытием	Сталь 1045, нержавеющая сталь

Области применения в промышленности

Зажимные пластины находят применение в различных отраслях промышленности:

Станкостроение — линейные перемещения в ЧПУ станках, координатных столах
Автоматизация производства — роботизированные комплексы, конвейерные системы
Полиграфическое оборудование — точные перемещения печатающих головок
Упаковочные машины — синхронное движение механизмов
Текстильная промышленность — системы позиционирования в ткацких станках

💡 Практические советы

При монтаже используйте динамометрический ключ для соблюдения момента затяжки
Убедитесь, что зубья пластины точно совпадают с зубьями ремня перед затяжкой
Для тяжелых условий эксплуатации выбирайте пластины из нержавеющей стали
Регулярно проверяйте затяжку крепежных болтов в процессе эксплуатации

Критерии правильного выбора

Для обеспечения надежной работы системы необходимо учитывать несколько факторов:

Соответствие шагу зубьев

Наиболее критичный параметр — шаг зубьев пластины должен точно соответствовать шагу ремня. Несовпадение даже на 0,1 мм может привести к преждевременному износу и выходу из строя.

Ширина пластины

Ширина зажимной пластины должна быть равна или немного больше ширины ремня. Слишком узкая пластина создаст неравномерное давление, слишком широкая — может мешать соседним элементам.

⚠️ Частые ошибки при выборе

Использование пластин несоответствующего шага — приводит к ускоренному износу
Недостаточное количество болтов крепления — снижает надежность соединения
Игнорирование коррозионной стойкости для влажных сред
Неправильный момент затяжки — ослабление или повреждение ремня

Монтаж и эксплуатационные особенности

Правильный монтаж зажимных пластин определяет долговечность соединения:

Обрежьте ремень строго перпендикулярно его оси
Зачистите торцы от заусенцев и загрязнений
Установите пластины с обеих сторон ремня, совместив зубья
Равномерно затяните болты крест-накрест с рекомендуемым моментом
Проверьте отсутствие перекоса и равномерность затяжки

🔧 Технические нюансы

Рекомендуемый момент затяжки обычно составляет 3-5 Н·м для болтов M4-M6
Для высокоскоростных применений (>5 м/с) требуется балансировка узла
Температурный диапазон эксплуатации: от -30°C до +80°C для стандартных исполнений
Максимальное усилие на разрыв качественных пластин — до 10 кН

Сравнение различных типов соединений

Тип соединения	Преимущества	Недостатки	Область применения
Зажимные пластины	Высокая прочность, простота монтажа, надежность	Требует точного подбора по шагу	Большинство промышленных применений
Химическая склейка	Равномерное распределение нагрузки, не требует hardware	Длительное время полимеризации, чувствительность к температуре	Специальные применения с ограничением по массе
Механические соединители	Быстрый монтаж/демонтаж, многократное использование	Высокая стоимость, большая масса	Временные соединения, сервисное обслуживание

Мнение эксперта: В нашей практике чаще всего выходят из строя соединения, собранные с нарушением технологии монтажа. Особенно критичен момент затяжки — превышение на 20% снижает прочность ремня на 15-30% из-за повреждения корда. Рекомендую всегда использовать динамометрический ключ и соблюдать схему затяжки крест-накрест. Для ответственных применений с переменной нагрузкой советую добавлять 10-15% к расчетной ширине пластины — это компенсирует пиковые нагрузки и увеличивает ресурс соединения в 1,5-2 раза.

— Алексей Волков, ведущий инженер по промышленной трансмиссии, стаж 18 лет
