Ключевые компоненты для создания надежных соединений в системах с зубчатыми ремнями. Эти элементы позволяют формировать кольцевые контуры передачи мощности, соединять ремни для увеличения длины или создавать точные концевые фиксации в линейных приводах. От качества зажимных пластин напрямую зависит долговечность и точность работы всего механизма.
Конструктивные особенности и принцип действия

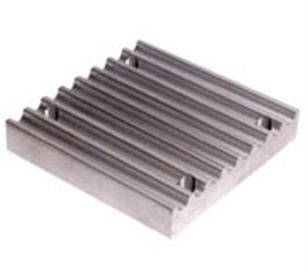

Зажимная пластина представляет собой прецизионно изготовленный металлический элемент с отверстиями для крепежных болтов и специальным профилем, повторяющим форму зубьев ремня. При монтаже две пластины устанавливаются с обеих сторон ремня и стягиваются болтами, создавая равномерное давление по всей ширине. Это обеспечивает надежную фиксацию без повреждения структуры ремня.
Основные технические параметры
При выборе зажимных пластин необходимо учитывать несколько критически важных параметров:
| Параметр | Описание | Типовые значения |
|---|---|---|
| Ширина (C) | Рабочая ширина пластины, должна соответствовать ширине ремня | 20-100 мм |
| Толщина (s) | Толщина металла, определяющая прочность соединения | 2-6 мм |
| Шаг зубьев | Соответствует шагу зубьев ремня (MXL, XL, L, H, XH, XXH, T5, T10, AT5, AT10, 8M, 14M) | 2-20 мм |
| Материал | Обычно сталь с цинковым или другим антикоррозионным покрытием | Сталь 1045, нержавеющая сталь |
Области применения в промышленности
Зажимные пластины находят применение в различных отраслях промышленности:
- Станкостроение — линейные перемещения в ЧПУ станках, координатных столах
- Автоматизация производства — роботизированные комплексы, конвейерные системы
- Полиграфическое оборудование — точные перемещения печатающих головок
- Упаковочные машины — синхронное движение механизмов
- Текстильная промышленность — системы позиционирования в ткацких станках
💡 Практические советы
- При монтаже используйте динамометрический ключ для соблюдения момента затяжки
- Убедитесь, что зубья пластины точно совпадают с зубьями ремня перед затяжкой
- Для тяжелых условий эксплуатации выбирайте пластины из нержавеющей стали
- Регулярно проверяйте затяжку крепежных болтов в процессе эксплуатации
Критерии правильного выбора
Для обеспечения надежной работы системы необходимо учитывать несколько факторов:
Соответствие шагу зубьев
Наиболее критичный параметр — шаг зубьев пластины должен точно соответствовать шагу ремня. Несовпадение даже на 0,1 мм может привести к преждевременному износу и выходу из строя.
Ширина пластины
Ширина зажимной пластины должна быть равна или немного больше ширины ремня. Слишком узкая пластина создаст неравномерное давление, слишком широкая — может мешать соседним элементам.
⚠️ Частые ошибки при выборе
- Использование пластин несоответствующего шага — приводит к ускоренному износу
- Недостаточное количество болтов крепления — снижает надежность соединения
- Игнорирование коррозионной стойкости для влажных сред
- Неправильный момент затяжки — ослабление или повреждение ремня
Монтаж и эксплуатационные особенности
Правильный монтаж зажимных пластин определяет долговечность соединения:
- Обрежьте ремень строго перпендикулярно его оси
- Зачистите торцы от заусенцев и загрязнений
- Установите пластины с обеих сторон ремня, совместив зубья
- Равномерно затяните болты крест-накрест с рекомендуемым моментом
- Проверьте отсутствие перекоса и равномерность затяжки
🔧 Технические нюансы
- Рекомендуемый момент затяжки обычно составляет 3-5 Н·м для болтов M4-M6
- Для высокоскоростных применений (>5 м/с) требуется балансировка узла
- Температурный диапазон эксплуатации: от -30°C до +80°C для стандартных исполнений
- Максимальное усилие на разрыв качественных пластин — до 10 кН
Сравнение различных типов соединений
| Тип соединения | Преимущества | Недостатки | Область применения |
|---|---|---|---|
| Зажимные пластины | Высокая прочность, простота монтажа, надежность | Требует точного подбора по шагу | Большинство промышленных применений |
| Химическая склейка | Равномерное распределение нагрузки, не требует hardware | Длительное время полимеризации, чувствительность к температуре | Специальные применения с ограничением по массе |
| Механические соединители | Быстрый монтаж/демонтаж, многократное использование | Высокая стоимость, большая масса | Временные соединения, сервисное обслуживание |
Мнение эксперта: В нашей практике чаще всего выходят из строя соединения, собранные с нарушением технологии монтажа. Особенно критичен момент затяжки — превышение на 20% снижает прочность ремня на 15-30% из-за повреждения корда. Рекомендую всегда использовать динамометрический ключ и соблюдать схему затяжки крест-накрест. Для ответственных применений с переменной нагрузкой советую добавлять 10-15% к расчетной ширине пластины — это компенсирует пиковые нагрузки и увеличивает ресурс соединения в 1,5-2 раза.
