Затворы из нержавеющей стали под приварку
| Фото | Наименование | Условная пропускная способность | Номинальное давление (Ру) | Условный диаметр (Ду) | Цена | Действия |
|---|---|---|---|---|---|---|
|

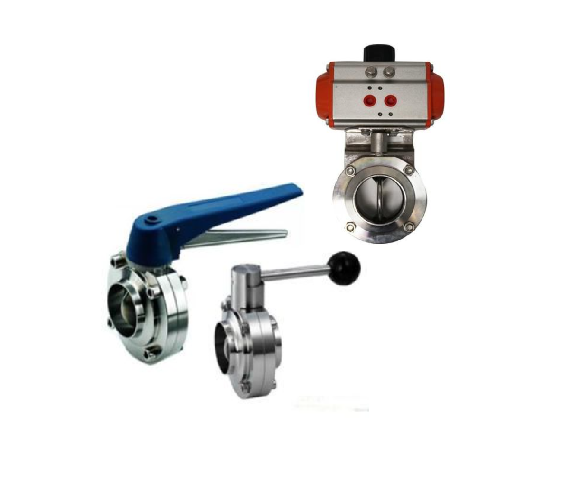

Затвор дисковый поворотный WBV3131S-2W-W-H DN80 PN10 нержавеющая сталь 304 с рукояткой под приварку | 186 м³/ч | 10 бар | 80 мм | 10 686 ₽ |
|
|
Затвор поворотный дисковый WBV3131E-2W-W-H DN80 PN10 нержавеющая сталь 304 с рукояткой под приварку | 186 м³/ч | 10 бар | 80 мм | 10 686 ₽ |
|
Не можете найти то, что вам нужно?
Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Затворы из нержавеющей стали под приварку". Мы свяжемся с вами и поможем подобрать.
Мы поможем подобрать оборудование
Наши специалисты свяжутся с вами в ближайшее время
Поворотные дисковые затворы из нержавеющей стали с приварным соединением представляют собой современное решение для запорной арматуры в различных отраслях промышленности. Их конструкция обеспечивает простое и надежное перекрытие потока рабочей среды с минимальными гидравлическими потерями в открытом положении.
Конструктивные особенности и преимущества
Основным элементом конструкции является диск, который поворачивается вокруг оси, расположенной перпендикулярно направлению потока. При полном открытии диск располагается параллельно потоку, создавая минимальное сопротивление. Уплотнительное кольцо, установленное в корпусе или на диске, обеспечивает герметичное перекрытие в закрытом положении.
Ключевые преимущества затворов из нержавеющей стали
- Коррозионная стойкость к большинству агрессивных сред
- Долговечность и сохранение рабочих характеристик в широком диапазоне температур
- Компактность конструкции и малая строительная длина
- Простота монтажа и обслуживания
- Высокая герметичность класса «А» по ГОСТ 9544-2015
- Низкий крутящий момент для управления
Технические характеристики и параметры выбора
При подборе затвора необходимо учитывать несколько ключевых параметров, определяющих его работоспособность в конкретных условиях эксплуатации.
Основные технические параметры
| Параметр | Значение | Описание |
|---|---|---|
| Номинальное давление (PN) | PN10, PN16, PN25 | Максимальное избыточное давление при температуре 20°C |
| Диаметр условного прохода (DN) | DN50 - DN300 | Внутренний диаметр присоединяемого трубопровода |
| Температура рабочей среды | -30°C до +150°C | Зависит от материала уплотнения |
| Материал корпуса/диска | Нержавеющая сталь 304/316 | Определяет коррозионную стойкость |
| Тип управления | Рычаг, редуктор, пневмо/электропривод | Способ управления затвором |
💡 Практические советы
- При выборе диаметра учитывайте не только размер трубопровода, но и требуемую пропускную способность
- Для сред с абразивными включениями выбирайте затворы с защитой уплотнительных поверхностей
- При температурах ниже -20°C используйте уплотнения из морозостойких материалов
- Регулярно проверяйте состояние уплотнительных поверхностей и при необходимости проводите замену
Области применения
Затворы из нержавеющей стали под приварку находят применение в различных отраслях промышленности, где предъявляются повышенные требования к коррозионной стойкости и надежности.
Основные сферы использования
- Химическая промышленность - транспортировка кислот, щелочей, химических реагентов
- Пищевая промышленность - линии розлива, технологические процессы с пищевыми продуктами
- Фармацевтическая отрасль - системы с высокой чистотой рабочей среды
- Энергетика - системы водоподготовки, теплообменное оборудование
- Судостроение - системы морской воды и другие коррозионно-активные среды
- Водоподготовка и очистка сточных вод - агрессивные химические растворы
⚠️ Частые ошибки при выборе
- Несоответствие материала корпуса химическому составу рабочей среды
- Неправильный подбор типа уплотнения для конкретных температурных условий
- Игнорирование необходимости установки дополнительных опор при монтаже на пластиковые трубопроводы
- Неучет крутящего момента при выборе типа управления для больших диаметров
Монтаж и эксплуатация
Приварное соединение обеспечивает максимальную надежность и герметичность, но требует соблюдения определенных правил монтажа и эксплуатации.
Особенности монтажа
- Перед сваркой убедитесь, что затвор находится в полностью открытом положении
- Обеспечьте защиту уплотнительных поверхностей от брызг металла и перегрева
- Соблюдайте технологию сварки для нержавеющей стали (аргонодуговая сварка)
- После монтажа проверьте легкость хода диска и отсутствие заеданий
- Проведите испытание на герметичность в соответствии с требованиями проекта
🔧 Технические нюансы
- Затворы с рычажным управлением рекомендуется использовать для диаметров до DN200
- Для DN250 и выше оптимально применение редукторов или приводов
- Нержавеющая сталь 316L предпочтительнее для сред с содержанием хлоридов
- При сварке избегайте перегрева зоны возле уплотнения свыше 150°C
- Монтажное положение затвора может быть любым, но предпочтительнее горизонтальное расположение вала
Сравнение материалов уплотнений
| Материал уплотнения | Температурный диапазон | Химическая стойкость | Рекомендуемое применение |
|---|---|---|---|
| EPDM | -30°C до +150°C | Кислоты, щелочи, вода, пар | Универсальное применение |
| NBR | -20°C до +100°C | Масла, бензин, углеводороды | Топливные системы |
| Viton (FKM) | -20°C до +200°C | Агрессивные химические среды | Химическая промышленность |
| PTFE | -50°C до +200°C | Практически все химические среды | Высокоагрессивные среды |
Глоссарий терминов
- DN (Условный проход) - номинальный внутренний диаметр трубопровода в миллиметрах
- PN (Номинальное давление) - максимальное рабочее давление в барах при температуре 20°C
- Крутящий момент - усилие, необходимое для поворота диска затвора
- Строительная длина - расстояние между торцами присоединительных элементов
- Класс герметичности - показатель, характеризующий допустимую утечку через затвор в закрытом положении
Мнение эксперта: В промышленных системах с агрессивными средами затворы из нержавеющей стали под приварку демонстрируют наилучшие показатели надежности и долговечности. За 15 лет работы мы установили более 2000 таких изделий на химических предприятиях, и статистика отказов составляет менее 0,5%. Ключевой момент — правильный подбор марки стали: для сред с содержанием хлоридов выше 100 мг/л обязательно используйте сталь 316L, иначе неизбежна точечная коррозия. Также рекомендую устанавливать затворы с запасом по давлению не менее 25% от рабочего — это значительно увеличивает межремонтный интервал.
— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
