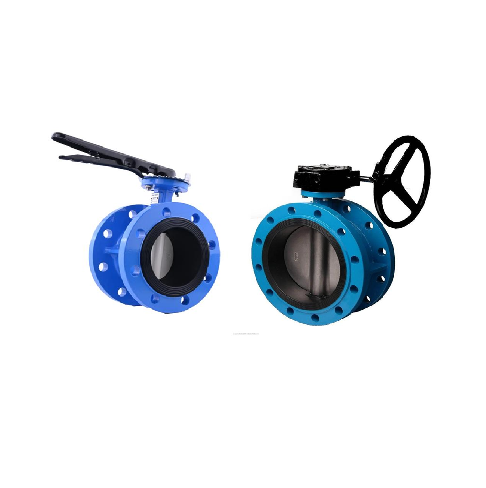

Затворы чугунные фланцевые

Фланцевые чугунные затворы представляют собой современное запорное устройство, которое устанавливается между фланцами трубопровода и фиксируется болтовым соединением. Конструкция с двойным эксцентриситетом обеспечивает минимальный износ уплотнительных поверхностей и длительный срок службы даже при интенсивной эксплуатации.

Конструктивные особенности и преимущества

Основное отличие фланцевых затворов от других типов запорной арматуры заключается в простоте монтажа и демонтажа. Фланцевое соединение позволяет быстро устанавливать устройство без необходимости резки трубопровода или применения специального оборудования для сварки.

Материалы исполнения

Корпус и диск изготавливаются из высокопрочного чугуна марки GGG50 (чугун с шаровидным графитом), который сочетает прочность стали с коррозионной стойкостью чугуна. Уплотнительные элементы выполняются из EPDM-резины, устойчивой к воздействию воды, пара и большинства химических сред.

Типы управления

Затворы комплектуются различными типами приводов: ручным редуктором для стандартных условий эксплуатации, рычажным механизмом для быстрого перекрытия или электроприводом для автоматизированных систем управления.

Технические характеристики

Основными параметрами при выборе фланцевого затвора являются условный диаметр (DN) и номинальное давление (PN). В нашем каталоге представлены модели с диапазоном диаметров от DN50 до DN1200 и рабочим давлением PN10 и PN16.

Области применения

Чугунные фланцевые затворы нашли широкое применение в различных отраслях промышленности благодаря своей надежности и универсальности. Они успешно эксплуатируются в системах холодного и горячего водоснабжения, отопления, вентиляции и кондиционирования.

Промышленное использование

• Химическая и нефтехимическая промышленность
• Энергетика и теплоснабжение
• Водоподготовка и очистные сооружения
• Пищевая промышленность
• Судостроение и портовое хозяйство

Критерии выбора

Правильный подбор фланцевого затвора обеспечивает надежную и долговечную работу трубопроводной системы. Основное внимание следует уделить соответствию параметров оборудования условиям эксплуатации.

Основные параметры подбора

1. Условный диаметр (DN) - должен точно соответствовать диаметру трубопровода
2. Номинальное давление (PN) - выбирается с запасом относительно рабочего давления
3. Температура рабочей среды - определяет выбор материала уплотнения
4. Химический состав среды - влияет на коррозионную стойкость материалов
5. Частота циклов открытия/закрытия - определяет тип привода и конструкцию

Монтаж и обслуживание

Правильная установка и регулярное техническое обслуживание - залог длительной и бесперебойной работы фланцевого затвора. Монтаж осуществляется между ответными фланцами трубопровода с установкой прокладок.

Этапы монтажа

• Проверка соответствия параметров затвора и трубопровода
• Очистка фланцевых поверхностей от загрязнений
• Установка прокладки между фланцами
• Равномерная затяжка болтов крест-накрест
• Проверка легкости хода затвора после монтажа

Сравнение с другими типами запорной арматуры

Фланцевые затворы занимают промежуточное положение между задвижками и шаровыми кранами, сочетая преимущества обоих типов арматуры. Они обеспечивают лучшее уплотнение по сравнению с задвижками и меньший крутящий момент по сравнению с шаровыми кранами больших диаметров.

Преимущества перед задвижками

• Меньшие габаритные размеры и вес
• Более быстрое время закрытия/открытия
• Лучшая герметичность в затворенном положении
• Меньший износ уплотнительных поверхностей

Преимущества перед шаровыми кранами

• Более низкая стоимость для больших диаметров
• Меньший крутящий момент для управления
• Возможность работы с загрязненными средами
• Простота ремонта и обслуживания

Стандарты и сертификация

Чугунные фланцевые затворы изготавливаются в соответствии с международными и российскими стандартами, что гарантирует их качество и взаимозаменяемость. Основными регулирующими документами являются ГОСТ 5762-2017, EN 593, ISO 16135.

Ключевые стандарты

• ГОСТ 5762-2017 - Затворы дисковые. Общие технические условия
• EN 593 - Industrial valves - Metallic butterfly valves
• ISO 5211 - Industrial valves - Part-turn actuator attachments
• ГОСТ 12815-80 - Фланцы арматуры и соединительных частей трубопроводов

Глоссарий терминов

DN (Diameter Nominal) - условный проход, номинальный диаметр соединения

PN (Pressure Nominal) - номинальное давление, максимальное рабочее давление при температуре 20°C

Эксцентриситет - смещение оси диска относительно оси корпуса для уменьшения трения

EPDM (Ethylene Propylene Diene Monomer) - синтетический каучук, устойчивый к старению и температуре

Редуктор - механизм для уменьшения усилия при управлении затвором

Мнение эксперта: В промышленных системах с диаметрами от DN200 и выше фланцевые чугунные затворы демонстрируют оптимальное соотношение цены и надежности. За 15 лет работы мы установили более 2000 таких устройств на различных объектах, и статистика отказов не превышает 0,3% при правильной эксплуатации. Особенно важно обращать внимание на качество фланцевого соединения - неравномерная затяжка болтов является причиной 70% протечек. Для систем с частыми циклами переключения (более 10 раз в сутки) рекомендую дополнительно устанавливать подшипниковые узлы, что увеличивает срок службы на 40-50%.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
