Затворы дисковые поворотные

Предназначены для полного перекрытия потока рабочей среды в трубопроводных системах. Обеспечивают надежную герметичность и простое управление в различных промышленных применениях. Отличаются компактной конструкцией и минимальным гидравлическим сопротивлением.

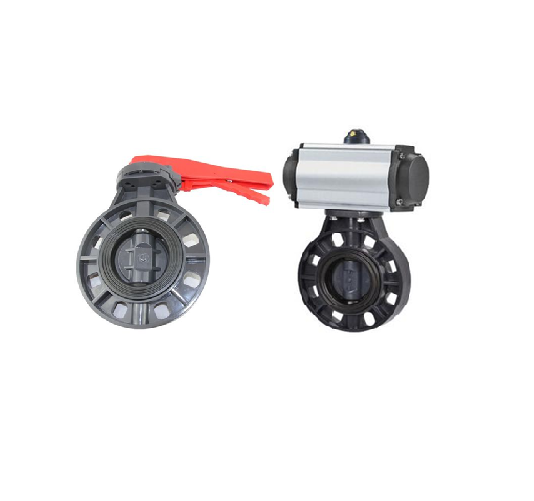

Затвор НПВХ

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Затворы". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Дисковые поворотные затворы представляют собой современный тип запорной арматуры, в котором запирающий элемент выполнен в форме диска, вращающегося вокруг оси. Эта конструкция нашла широкое применение благодаря своей универсальности и эффективности в различных отраслях промышленности.

Конструктивные особенности и принцип работы

Основными элементами затвора являются корпус, диск (затвор), уплотнительные элементы и механизм управления. При повороте диска на 90 градусов происходит полное открытие или закрытие проходного сечения. В промежуточных положениях возможно регулирование расхода рабочей среды.

Материалы исполнения

Выбор материалов зависит от характеристик рабочей среды и условий эксплуатации:

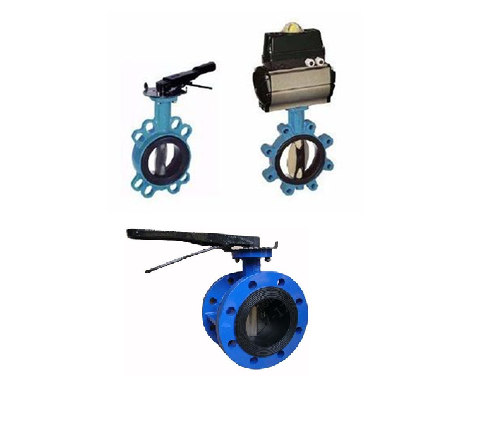

Чугун - для воды, пара, нейтральных сред при температурах до 200°C

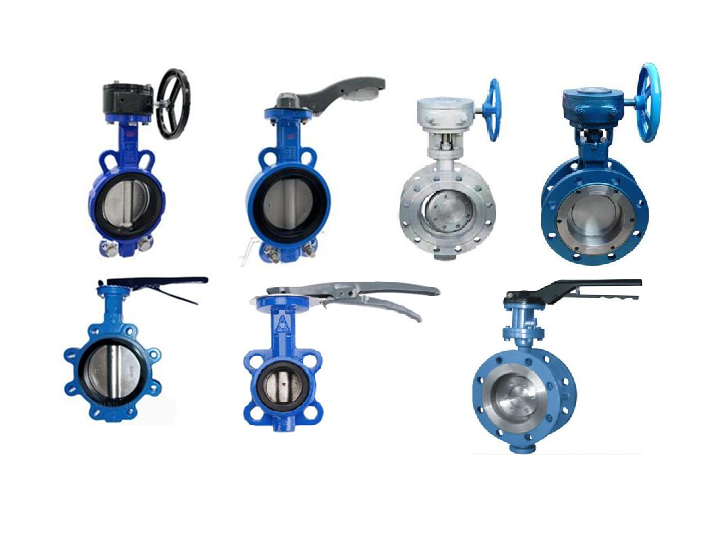

Сталь углеродистая - для агрессивных сред, высоких температур и давлений

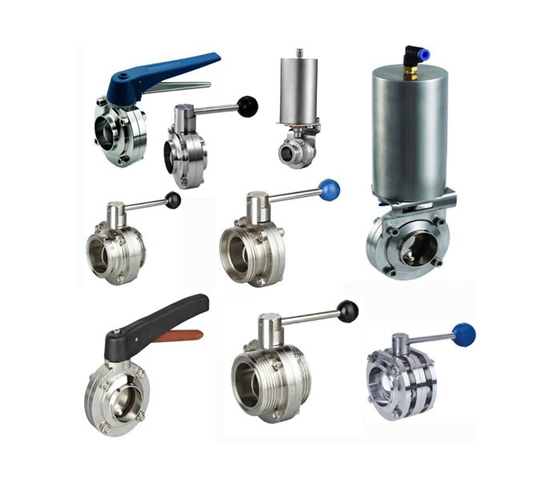

Нержавеющая сталь - для пищевой, химической промышленности, особо агрессивных сред
Бронза и латунь - для морской воды, отдельных химических соединений

Технические характеристики и параметры выбора

Основные параметры

Параметр	Диапазон значений	Примечание
Диаметр условного прохода (DN)	40-1200 мм	Наиболее распространенные размеры 50-600 мм
Рабочее давление (PN)	10-25 бар	Для стандартного исполнения
Температура среды	-20°C до +200°C	Зависит от материала уплотнений
Тип присоединения	Фланцевое, межфланцевое, под приварку	Межфланцевое - наиболее компактное

Типы уплотнений

Качество уплотнения определяет надежность и долговечность затвора:

EPDM - для воды, пара, слабоагрессивных сред до 140°C
NBR - для масел, топлива, углеводородов
FPM (Viton) - для агрессивных химических сред, высоких температур
PTFE - для особо агрессивных сред, пищевой промышленности
Металл-металл - для высоких температур и давлений

💡 Практические советы

При выборе размера учитывайте не только диаметр трубопровода, но и требуемую пропускную способность
Для сред с абразивными включениями выбирайте затворы с защитой седла от износа
Регулярно проверяйте состояние уплотнений - своевременная замена предотвратит протечки
При монтаже межфланцевых затворов равномерно затягивайте крепежные элементы

Области применения

Дисковые затворы используются в различных отраслях промышленности благодаря своей универсальности:

Водоснабжение и канализация

В системах водоподготовки, распределительных сетях, очистных сооружениях. Отличаются коррозионной стойкостью и надежностью при работе с водой различной степени очистки.

Химическая промышленность

Для транспортировки химических реагентов, кислот, щелочей. Применяются затворы из нержавеющей стали с химически стойкими уплотнениями.

Энергетика

В системах тепло- и водоснабжения, паровых линиях. Выдерживают температурные нагрузки и циклические изменения давления.

Пищевая промышленность

Для линий переработки молока, напитков, пищевых продуктов. Исполнения с полированными поверхностями и допуском для пищевых сред.

⚠️ Частые ошибки при выборе

Несоответствие материала затвора химическому составу рабочей среды
Игнорирование температурного диапазона уплотнительных материалов
Выбор заведомо заниженного давления PN "с запасом" - приводит к удорожанию
Неучет направления потока при монтаже - может привести к нарушению герметичности

Типы приводов и управление

Ручное управление

Наиболее простой и надежный способ управления:

Рычаг - для затворов малых диаметров (до DN 200)
Ручной редуктор - для затворов больших диаметров, снижает усилие управления
Колесо маховика - для точного регулирования расхода

Автоматизированное управление

Для систем автоматизации и дистанционного управления:

Электропривод - для интеграции в системы АСУ ТП
Пневмопривод - для взрывоопасных зон
Гидропривод - для высоких усилий и скоростей срабатывания

🔧 Технические нюансы

Момент трения затвора зависит от давления среды - учитывайте при подборе привода
Для вертикальных трубопроводов рекомендуется установка диском вверх от оси вращения
При температурах ниже -20°C требуется подогрев или специальные исполнения
Регулярная проверка и смазка подшипников увеличивает срок службы в 1,5-2 раза

Преимущества дисковых поворотных затворов

Конструктивные преимущества

Компактность - меньшая строительная длина по сравнению с задвижками
Малый вес - снижение нагрузки на трубопровод и опоры
Простота монтажа - возможность установки в ограниченном пространстве
Быстрое срабатывание - поворот на 90° для полного открытия/закрытия

Эксплуатационные преимущества

Надежность - минимальное количество движущихся частей
Ремонтопригодность - возможность замены уплотнений без демонтажа
Универсальность - широкий диапазон рабочих сред и условий
Экономичность - оптимальное соотношение цена/качество

Сравнительная таблица типов затворов

Тип затвора	Преимущества	Ограничения	Рекомендуемое применение
Межфланцевый	Минимальные габариты, простой монтаж	Ограничение по давлению	Водоснабжение, вентиляция
Фланцевый	Высокая надежность, простота обслуживания	Большие габариты и вес	Химическая промышленность, энергетика
Под приварку	Максимальная герметичность	Сложность демонтажа	Ответственные трубопроводы, высокие давления

Глоссарий терминов

DN (номинальный диаметр) - условный внутренний диаметр присоединительных патрубков
PN (номинальное давление) - максимальное избыточное рабочее давление при температуре 20°C
КВ (пропускная способность) - расход воды через полностью открытый затвор при перепаде давления 1 бар
Торковое уплотнение - уплотнение между диском и седлом по торцевой поверхности

Мнение эксперта: В практике промышленной эксплуатации дисковые затворы демонстрируют исключительную надежность при правильном подборе материалов. Особое внимание следует уделять соответствию уплотнительных материалов химическому составу и температуре рабочей среды - это предотвращает до 80% преждевременных отказов. Для систем с циклическим режимом работы рекомендую выбирать затворы с подшипниками качения - они выдерживают более 100 000 циклов открытия-закрытия без потери герметичности. Статистика нашего предприятия показывает, что правильный первоначальный подбор затвора снижает эксплуатационные расходы на 25-30% в течение жизненного цикла оборудования.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
