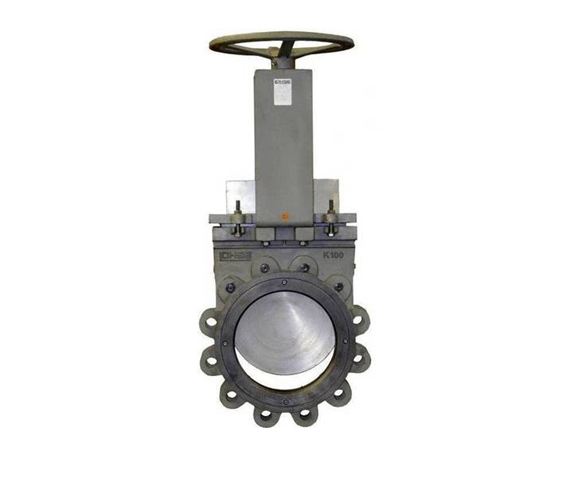

Затворы шиберные стальные

Стальные шиберные затворы представляют собой запорную арматуру с поступательным движением затворного элемента – шибера. Конструкция предусматривает перекрытие потока за счет плоской пластины, которая перемещается перпендикулярно направлению среды. Такое решение особенно эффективно при работе с суспензиями, шламами, пульпами и другими средами, содержащими твердые включения.

Конструктивные особенности и принцип работы

Основной элемент затвора – запорный орган в виде диска или пластины, который перемещается в направляющих пазах корпуса. При открытии затвора шибер полностью выходит из проходного сечения, обеспечивая минимальное гидравлическое сопротивление. Это особенно важно для систем с высоковязкими средами, где обычная запорная арматура может создавать значительные потери давления.

Типы клиновых механизмов

В зависимости от конструкции запорного органа различают несколько типов шиберных затворов:

• Однодисковые – с одним запорным диском, наиболее распространенный вариант для стандартных условий эксплуатации
• Двухдисковые – с двумя параллельными дисками, обеспечивающими повышенную герметичность
• Ножевые – с острым нижним краем для перерезания твердых включений в потоке

Технические характеристики и параметры выбора

При подборе шиберного затвора необходимо учитывать несколько ключевых параметров, определяющих его работоспособность в конкретных условиях.

Основные эксплуатационные параметры

Материалы уплотнений

Выбор материала уплотнения определяет химическую стойкость затвора к рабочей среде:

• EPDM – универсальная резина для воды, пара, слабоагрессивных сред
• NBR – маслобензостойкая резина для нефтепродуктов
• Viton – для высокоагрессивных химических сред
• Силикон – для пищевой промышленности

Области применения шиберных затворов

Благодаря своей конструкции шиберные затворы нашли широкое применение в различных отраслях промышленности, где требуется надежное перекрытие потоков с твердыми включениями.

Основные сферы использования

• Водоподготовка и очистные сооружения – для переключения потоков воды, иловых масс, осадков
• Горнодобывающая промышленность – в системах гидротранспорта пульпы и шламов
• Химическая промышленность – для работы с суспензиями и пастообразными средами
• Целлюлозно-бумажная промышленность – в системах подачи бумажной массы
• Пищевая промышленность – для продуктов с твердыми включениями (джемы, соусы с наполнителями)

Преимущества стальных шиберных затворов

По сравнению с другими типами запорной арматуры шиберные затворы обладают рядом существенных преимуществ:

Ключевые достоинства

• Минимальное гидравлическое сопротивление – при полностью открытом положении практически не создают помех потоку
• Надежность при работе с загрязненными средами – конструкция устойчива к абразивному износу
• Простота обслуживания – большинство моделей допускают замену уплотнений без демонтажа с трубопровода
• Длительный срок службы – при правильном подборе и эксплуатации работают 10-15 лет и более
• Универсальность применения – подходят для широкого спектра рабочих сред и условий

Критерии выбора шиберного затвора

Правильный подбор затвора гарантирует его надежную работу в течение всего срока службы. Основные параметры для выбора:

Основные критерии подбора

1. Условный диаметр – должен точно соответствовать диаметру трубопровода
2. Рабочее давление – с запасом не менее 15% от максимального в системе
3. Температура среды – учитывайте как рабочую, так и возможные пиковые значения
4. Химический состав среды – определяет выбор материала уплотнения и корпуса
5. Наличие твердых включений – влияет на выбор типа затвора и материала уплотнения
6. Частота переключений – определяет требования к износостойкости уплотнений
7. Тип управления – ручное (штурвал, рычаг) или механизированное (электрический, пневматический привод)

Монтаж и эксплуатация

Правильный монтаж и соблюдение правил эксплуатации – залог длительной и надежной работы шиберного затвора.

Основные правила монтажа

• Установка производится на прямолинейном участке трубопровода до и после затвора
• Направление стрелки на корпусе должно соответствовать направлению потока
• При монтаже фланцевых соединений равномерно затягивайте болты крест-накрест
• После монтажа проверьте легкость хода затворного элемента по всей траектории
• Перед первым пуском выполните пробное переключение вхолостую

Обслуживание в процессе эксплуатации

• Регулярно проверяйте состояние уплотнительных поверхностей
• Смазывайте движущиеся части согласно регламенту производителя
• Своевременно заменяйте изношенные уплотнения
• При появлении протечек немедленно устраняйте их причину
• Храните запасные уплотнения для оперативной замены

Сравнительная таблица типов шиберных затворов

Глоссарий терминов

Шибер – запорный элемент в виде пластины, перемещающийся перпендикулярно потоку

Условный диаметр (Ду) – номинальный внутренний диаметр присоединительных патрубков

Номинальное давление (PN) – максимальное избыточное рабочее давление при температуре 20°C

Выдвижной шпиндель – конструкция, при которой шпиндель выдвигается при открытии затвора

Невыдвижной шпиндель – компактная конструкция, где шпиндель не изменяет своего положения

Мнение эксперта: В практике промышленной эксплуатации шиберные затворы демонстрируют наилучшую надежность при работе с загрязненными средами. Статистика отказов показывает, что правильно подобранные затворы служат в среднем 12-15 лет без капитального ремонта. Ключевой параметр – соответствие материала уплотнения химическому составу среды: в 70% случаев преждевременный износ связан именно с этой ошибкой. Для абразивных сред рекомендую выбирать затворы с твердым напылением на направляющих поверхностях – это увеличивает межремонтный период в 1,5-2 раза. Также важно учитывать температурные деформации – при перепадах более 80°C необходимо предусматривать компенсаторы.

— Андрей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
