Фланцевые стальные затворы представляют собой запорную арматуру поворотного типа, в которой запирающий элемент выполнен в виде диска, вращающегося вокруг оси. Конструкция с фланцевым соединением обеспечивает надежное крепление к трубопроводу и удобство монтажа/демонтажа при обслуживании системы.
Конструктивные особенности и принцип работы
Основными элементами затвора являются корпус из стали, поворотный диск, уплотнительные поверхности и приводной механизм. При повороте диска на 90° происходит полное открытие или закрытие проходного сечения. Фланцевое соединение позволяет устанавливать арматуру между ответными фланцами трубопровода с помощью болтового крепления.
Типы исполнения и материалы
Затворы различаются по типу эксцентриситета: центральные, двойные и тройные. Тройной эксцентриситет обеспечивает минимальный износ уплотнений и повышенную герметичность. Корпуса изготавливаются из углеродистой стали WCB, диски - из нержавеющих сталей марок 304, 316, уплотнения - из различных полимерных материалов в зависимости от рабочей среды.
💡 Практические советы
- При выборе затвора учитывайте не только диаметр, но и рабочее давление системы
- Для агрессивных сред выбирайте модели с дисками из нержавеющей стали
- При частых циклах открытия/закрытия предпочтительнее затворы с тройным эксцентриситетом
- Обращайте внимание на совместимость уплотнительных материалов с рабочей средой
Основные технические характеристики
Ключевые параметры при подборе фланцевых затворов включают условный диаметр (DN), номинальное давление (PN), крутящий момент привода и тип управления. Диаметры обычно варьируются от DN50 до DN1200, давление - от PN10 до PN40.
Таблица основных параметров
| Параметр | Диапазон значений | Примечание |
|---|---|---|
| Условный диаметр (DN) | 50-1200 мм | Стандартные размеры по ГОСТ |
| Номинальное давление (PN) | 10-40 бар | Для особых условий до 64 бар |
| Температура среды | -40°C до +425°C | Зависит от материала уплотнений |
| Крутящий момент | 50-5000 Нм | Определяет тип привода |
| Средний ресурс | 10 000-50 000 циклов | Зависит от типа эксцентриситета |
Области применения
Стальные фланцевые затворы находят применение в различных отраслях промышленности благодаря своей надежности и простоте обслуживания. Основные сферы использования включают системы водоснабжения и канализации, тепловые сети, нефтегазовые магистрали, химические производства и энергетические объекты.
Типы приводов и автоматизация

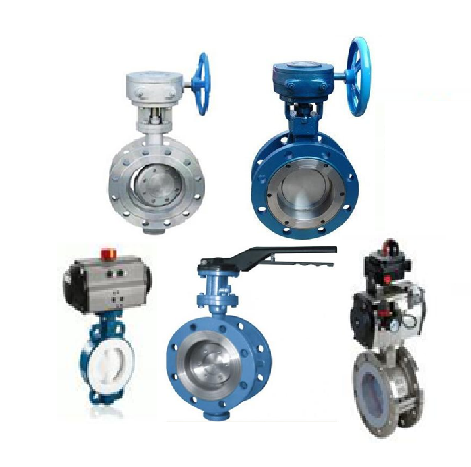

Затворы могут комплектоваться различными типами приводов: ручными (редукторными), пневматическими, электрическими и гидравлическими. Выбор привода зависит от требуемого крутящего момента, условий эксплуатации и степени автоматизации технологического процесса.
⚠️ Частые ошибки при выборе
- Несоответствие давления затвора рабочему давлению системы
- Неправильный подбор материала уплотнений для агрессивных сред
- Неучет температурного расширения трубопровода
- Пренебрежение расчетом требуемого крутящего момента
- Несоответствие фланцевых соединений стандартам трубопровода
Преимущества фланцевых затворов
По сравнению с другими типами запорной арматуры, фланцевые затворы обладают рядом существенных преимуществ. Компактные габариты позволяют устанавливать их в ограниченном пространстве, а простая конструкция обеспечивает легкость обслуживания и ремонта.
Ключевые преимущества
- Малая строительная длина по сравнению с задвижками
- Быстрое открытие/закрытие (поворот на 90°)
- Низкое гидравлическое сопротивление в открытом положении
- Возможность установки в любом пространственном положении
- Длительный срок службы при правильной эксплуатации
- Широкий диапазон рабочих температур и давлений
🔧 Технические нюансы
- Затворы с тройным эксцентриситетом не имеют трения в закрытом положении
- Фланцевые соединения должны соответствовать стандартам трубопровода
- Для систем с вибрацией рекомендуется использовать затворы с усиленными подшипниками
- При температурах ниже -20°C требуются специальные материалы уплотнений
- Момент трения в подшипниках составляет 15-20% от общего крутящего момента
Критерии выбора
При подборе фланцевого затвора необходимо учитывать комплекс параметров, включая характеристики рабочей среды, условия эксплуатации и требования к управлению. Правильный выбор обеспечивает надежную работу арматуры на протяжении всего срока службы.
Основные критерии подбора
- Рабочая среда - состав, агрессивность, наличие абразивных частиц
- Давление и температура - максимальные и рабочие значения
- Диаметр трубопровода - соответствие условному проходу
- Частота циклования - определяет тип эксцентриситета и материалы
- Тип управления - ручное, пневматическое, электрическое
- Условия монтажа - пространственное положение, доступность
Монтаж и обслуживание
Правильный монтаж и регулярное техническое обслуживание являются залогом длительной и надежной работы фланцевых затворов. При установке необходимо обеспечить соосность фланцев, равномерную затяжку болтов и отсутствие напряжений в корпусе.
Рекомендации по эксплуатации
- Проводить визуальный осмотр не реже 1 раза в 6 месяцев
- Контролировать состояние уплотнительных поверхностей
- Смазывать подшипниковые узлы согласно регламенту
- Проверять момент срабатывания привода
- Очищать наружные поверхности от загрязнений
Стандарты и сертификация
Производство стальных фланцевых затворов осуществляется в соответствии с международными и национальными стандартами. Основными регламентирующими документами являются ГОСТ 12521-84, ISO 5211, API 609, что гарантирует соответствие продукции установленным требованиям качества и безопасности.
Мнение эксперта: В промышленных системах с рабочим давлением свыше 16 бар и температурой до 400°C стальные фланцевые затворы с тройным эксцентриситетом демонстрируют наилучшие эксплуатационные характеристики. На практике их ресурс превышает 30 000 циклов при правильном подборе материалов уплотнений. Особое внимание стоит уделить расчету крутящего момента - недостаточный момент привода приводит к неполному закрытию, а избыточный - к преждевременному износу уплотнений. В системах с перепадом давления более 25 бар рекомендую устанавливать затворы с байпасными линиями для снижения нагрузки на привод в момент открытия.
— Сергей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
