Затворы стальные промышленные

Стальные затворы представляют собой запорную арматуру, в которой запирающий элемент выполнен в виде диска, поворачивающегося вокруг оси. Такая конструкция обеспечивает быстрое перекрытие потока рабочей среды при минимальном усилии. Основное применение находят в системах, требующих периодического отключения участков трубопровода или регулирования расхода.

Конструктивные особенности и принцип работы

Основными элементами стального затвора являются корпус, диск (затвор), уплотнительные поверхности и приводной механизм. При повороте диска на 90 градусов происходит полное открытие или закрытие проходного сечения. Благодаря компактной конструкции и небольшой строительной длине, затворы особенно востребованы на участках с ограниченным монтажным пространством.

Типы стальных затворов

В зависимости от конструкции и назначения выделяют несколько основных типов:

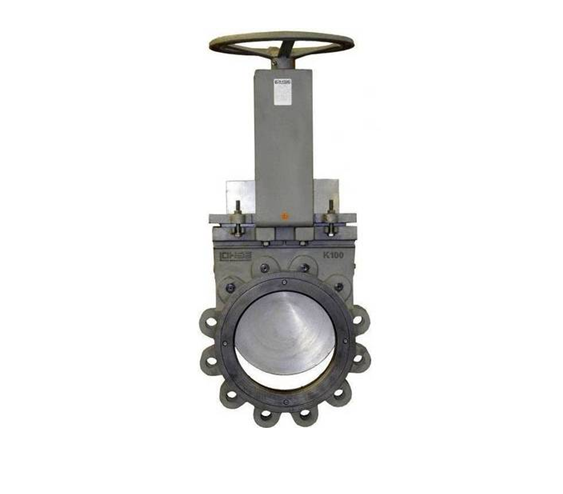

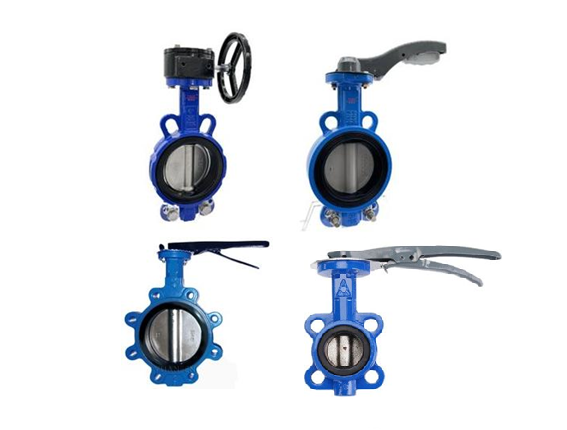

• Межфланцевые – устанавливаются между фланцами трубопровода, не требуют дополнительных крепежных элементов

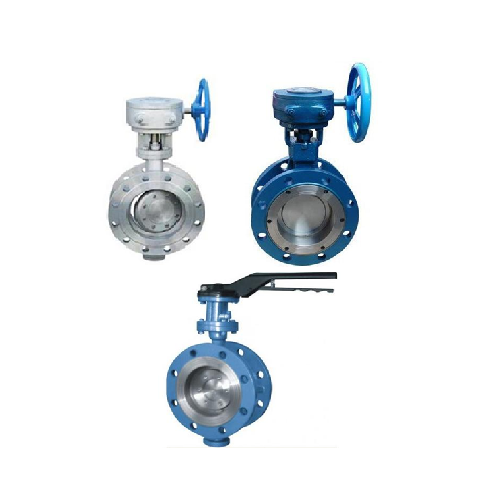

• Фланцевые – имеют собственные фланцы для соединения с трубопроводом
• С выключателями – оснащены концевыми выключателями для контроля положения затвора
• С редуктором – оборудованы ручным редуктором для уменьшения усилия при управлении
• С пневмоприводом – автоматизированные модели с пневматическим приводом

Основные технические характеристики

При выборе стального затвора необходимо учитывать ряд ключевых параметров, определяющих его работоспособность в конкретных условиях эксплуатации.

Диаметры и давление

Условный диаметр (Ду) определяет пропускную способность затвора и варьируется от небольших значений 50 мм до значительных 600 мм и более. Номинальное давление (Ру) указывает на максимальное рабочее давление, при котором гарантируется герметичность и надежность работы. Стандартные значения: Ру16, Ру25, Ру40.

Материалы исполнения

Корпус затвора изготавливается из углеродистой или нержавеющей стали, что обеспечивает высокую механическую прочность и коррозионную стойкость. Диск может быть выполнен из аналогичного материала или иметь специальное покрытие для работы в агрессивных средах. Уплотнительные элементы производятся из различных видов резины, фторопласта или других полимерных материалов в зависимости от температуры и химического состава рабочей среды.

Области применения

Стальные затворы широко используются в различных отраслях промышленности благодаря своей универсальности и надежности.

Промышленное водоснабжение и канализация

В системах промышленного водоснабжения затворы применяются для отключения участков трубопроводов при ремонте или техническом обслуживании. В канализационных системах используются модели с повышенной стойкостью к абразивным средам.

Теплоснабжение и отопление

В системах теплоснабжения стальные затворы обеспечивают регулирование расхода теплоносителя и отключение отдельных веток системы. Особое внимание уделяется температурной стойкости уплотнительных материалов.

Химическая и нефтегазовая промышленность

Для работы с химически агрессивными средами применяются затворы из нержавеющей стали с специальными уплотнениями. В нефтегазовой отрасли используются модели с повышенным рабочим давлением и взрывобезопасным исполнением.

Критерии выбора стального затвора

Правильный подбор затвора обеспечивает его долговечную и надежную работу в составе трубопроводной системы.

Технические параметры

Тип управления

Выбор типа управления зависит от частоты переключений и условий эксплуатации. Ручные затворы подходят для систем с редкими переключениями, редукторные – для больших диаметров и высоких давлений, пневматические – для автоматизированных систем с частыми циклами срабатывания.

Монтаж и обслуживание

Правильный монтаж и регулярное техническое обслуживание – залог длительной и бесперебойной работы стального затвора.

Особенности установки

Монтаж затвора должен производиться с учетом направления потока рабочей среды, указанного на корпусе. Межфланцевые модели требуют точной центровки между фланцами трубопровода. При установке необходимо обеспечить свободный ход рукоятки или привода.

Техническое обслуживание

Регулярный осмотр включает проверку герметичности, состояния уплотнительных поверхностей и легкости хода затвора. При необходимости производится замена уплотнений и смазка подвижных частей. Для затворов с приводами требуется периодическая проверка работоспособности системы управления.

Преимущества стальных затворов

По сравнению с другими типами запорной арматуры, стальные затворы обладают рядом существенных преимуществ:

• Компактность – малая строительная длина и высота
• Легкость управления – небольшой крутящий момент для переключения
• Быстродействие – для полного открытия/закрытия требуется всего четверть оборота
• Универсальность – возможность работы с различными средами
• Долговечность – простая конструкция с минимальным количеством изнашиваемых деталей
• Ремонтопригодность – возможность замены уплотнений без демонтажа с трубопровода

Глоссарий терминов

Ду (DN) – условный проход, номинальный диаметр соединений трубопровода

Ру (PN) – условное давление, номинальное значение давления при температуре 20°C

Межфланцевый – тип соединения, при котором арматура устанавливается между фланцами трубопровода

Редуктор – механическое устройство для уменьшения усилия при ручном управлении

Концевой выключатель – устройство для сигнализации крайних положений затвора

Мнение эксперта: При проектировании систем с стальными затворами важно учитывать не только номинальные параметры, но и реальные условия эксплуатации. На практике до 30% отказов связано с неправильным подбором материала уплотнения относительно химического состава рабочей среды. Особое внимание стоит уделять системам с переменным температурным режимом – циклические нагрузки значительно сокращают ресурс арматуры. Рекомендую всегда предусматривать запас по давлению не менее 20% от расчетного значения, это компенсирует возможные гидроудары и продлит срок службы оборудования.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
