Затворы дисковые поворотные НПВХ

Предназначены для перекрытия потока рабочих сред в трубопроводных системах. Отличаются высокой коррозионной стойкостью к агрессивным химическим средам. Обеспечивают надежное и быстрое перекрытие потока при минимальном гидравлическом сопротивлении.

Найдено товаров: 4

Сортировка:

Наименование	Строительная длина	Давление номинальное PN	Диаметр условный	Цена
Затвор дисковый поворотный DN50 PN10 межфланцевый UPVC EPDM с квадратным штоком 9×9 мм WBV4242E-2W-Fb-ISO	45 мм	-	DN50	4 162 ₽
Затвор дисковый поворотный WBV4242E-2W-Fb-H DN50 PN10 межфланцевый UPVC EPDM ручной	45 мм	10 бар	-	4 162 ₽
Затвор дисковый поворотный межфланцевый DN65 PN10 UPVC EPDM рукоятка WBV4242E-2W-Fb-H	45 мм	10 бар	-	4 470 ₽

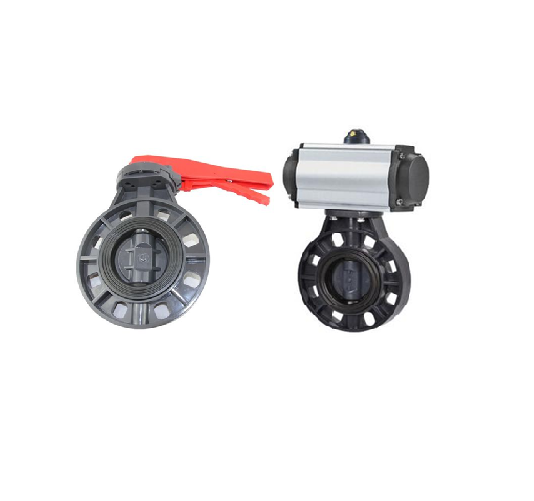

Затвор дисковый поворотный межфланцевый DN65 PN10 UPVC EPDM с квадратным штоком 9×9 мм	45 мм	-	Ду65 (2½")	4 470 ₽

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Затвор НПВХ". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Дисковые поворотные затворы из непластифицированного поливинилхлорида (НПВХ) представляют собой современное запорное устройство, которое находит широкое применение в системах транспортировки химически агрессивных жидкостей. Конструкция отличается простотой, надежностью и длительным сроком службы даже в условиях постоянного воздействия агрессивных сред.

Конструктивные особенности и принцип работы

Основными элементами конструкции являются корпус из НПВХ, поворотный диск, уплотнительные элементы и механизм управления. Принцип действия основан на повороте диска на 90 градусов вокруг своей оси, что позволяет полностью перекрывать или открывать проходное сечение трубопровода. Межфланцевое исполнение обеспечивает простой монтаж между ответными фланцами трубопровода без необходимости дополнительного крепежа.

Материалы исполнения и их преимущества

Непластифицированный ПВХ отличается высокой химической стойкостью к широкому спектру агрессивных сред, включая кислоты, щелочи, солевые растворы и многие органические соединения. Материал сохраняет свои механические свойства в температурном диапазоне от 0°C до +60°C, что делает его идеальным выбором для химической промышленности, водоподготовки и очистных сооружений.

Технические характеристики и параметры выбора

При подборе затвора необходимо учитывать несколько ключевых параметров, которые определяют его работоспособность в конкретных условиях эксплуатации.

Основные рабочие параметры

Номинальное давление (PN): Стандартное значение PN10 соответствует рабочему давлению 10 бар при температуре +20°C
Диаметр условного прохода (DN): Доступны стандартные размеры от DN50 до DN65 и более
Рабочие среды: Химически агрессивные жидкости, вода, сточные воды, различные технологические растворы
Температурный диапазон: От 0°C до +60°C для НПВХ корпуса

Конструктивные исполнения

Затворы могут комплектоваться различными типами исполнительных механизмов: рукояткой для ручного управления или квадратным штоком для установки редуктора/привода. Выбор зависит от требуемого способа управления и условий монтажа.

💡 Практические советы

При выборе диаметра учитывайте не только размер трубопровода, но и требуемую пропускную способность
Для сред с абразивными включениями рекомендуется установка фильтров перед затвором
Регулярно проверяйте состояние уплотнительных элементов, особенно при работе с агрессивными средами
При монтаже соблюдайте момент затяжки фланцевых соединений во избежание деформации корпуса

Области применения

Затворы НПВХ широко используются в различных отраслях промышленности, где требуется надежное перекрытие потоков химически агрессивных сред.

Основные сферы использования

Химическая промышленность: Транспортировка кислот, щелочей, химических реагентов
Водоподготовка и очистка сточных вод: Подача реагентов, переключение потоков
Гальваническое производство: Работа с электролитами и технологическими растворами
Пищевая промышленность: Транспортировка агрессивных пищевых сред
Фармацевтическая отрасль: Системы CIP-мойки и транспортировка реактивов

⚠️ Частые ошибки при выборе

Игнорирование температурного диапазона эксплуатации, что приводит к преждевременному выходу из строя
Несоответствие материала уплотнения химическому составу рабочей среды
Неправильный подбор диаметра, вызывающий повышенные гидравлические потери
Использование при давлениях, превышающих номинальные значения PN
Монтаж без учета направления потока, указанного на корпусе затвора

Преимущества затворов из НПВХ

По сравнению с металлическими аналогами, затворы из непластифицированного ПВХ обладают рядом существенных преимуществ, которые делают их предпочтительным выбором для многих применений.

Ключевые преимущества

Высокая коррозионная стойкость: Не подвержены воздействию большинства агрессивных химических сред
Легкий вес: Простота транспортировки и монтажа по сравнению с металлическими конструкциями
Гладкая внутренняя поверхность: Минимальное гидравлическое сопротивление и отсутствие застойных зон
Долговечность: Не требуют обслуживания в течение всего срока службы
Экономическая эффективность: Оптимальное соотношение цены и эксплуатационных характеристик

Монтаж и эксплуатация

Правильный монтаж и эксплуатация являются залогом длительной и надежной работы затвора в трубопроводной системе.

Особенности монтажа

Межфланцевое исполнение предусматривает установку между ответными фланцами трубопровода. При затяжке фланцевых соединений необходимо равномерно распределять усилие по всему периметру, используя динамометрический ключ с контролем момента затяжки. Обязательно проверьте соответствие направления потока стрелке на корпусе затвора.

🔧 Технические нюансы

Рекомендуемый момент затяжки фланцевых болтов для DN50 составляет 20-25 Н·м
При температуре ниже +10°C монтаж следует проводить с особой осторожностью из-за снижения ударной вязкости материала
Для обеспечения герметичности рекомендуется использовать прокладки из EPDM или NBR
Перед вводом в эксплуатацию обязательно проведите визуальный осмотр и проверку легкости хода диска

Таблица сравнительных характеристик

Параметр	DN50	DN65	Примечания
Номинальное давление	PN10	PN10	10 бар при +20°C
Вес, кг	0,8-1,2	1,2-1,8	Зависит от исполнения
Материал диска	UPVC		Непластифицированный ПВХ
Материал уплотнения	EPDM		Стандартное исполнение
Температурный диапазон	0°C до +60°C		Для рабочей среды

Глоссарий терминов

НПВХ (UPVC) - непластифицированный поливинилхлорид, жесткий пластик с высокой химической стойкостью

EPDM - этиленпропиленовый каучук, синтетический эластомер с хорошей стойкостью к старению и окислению

PN - номинальное давление, показатель рабочего давления при температуре +20°C

DN - диаметр номинальный, условный проход трубопроводной арматуры

Межфланцевое исполнение - конструкция, предназначенная для установки между фланцами трубопровода

Мнение эксперта: В нашей практике эксплуатации затворов НПВХ в системах химической водоподготовки на протяжении более 12 лет, мы отмечаем их исключительную надежность при работе с агрессивными средами. Ключевым преимуществом является полное отсутствие коррозии даже после многолетней эксплуатации в условиях постоянного воздействия хлорированной воды и реагентов. Особенно хочу отметить важность правильного подбора материала уплотнения - для большинства химических сред EPDM демонстрирует лучшие показатели долговечности. Статистика отказов не превышает 0,5% при соблюдении условий эксплуатации, что является отличным показателем для промышленного оборудования.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
