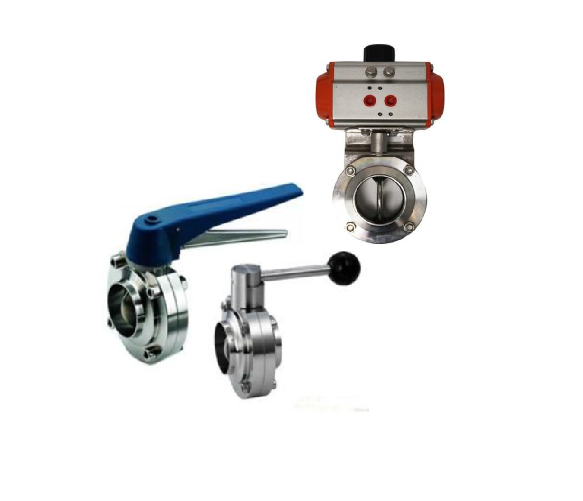

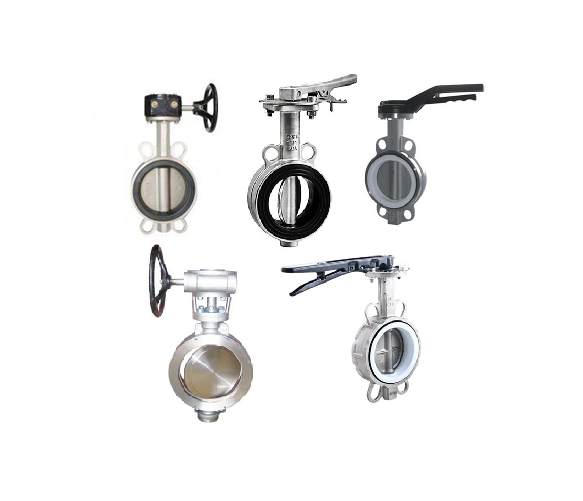

Затворы из нержавеющей стали

Дисковые поворотные затворы из нержавеющей стали представляют собой современное запорно-регулирующее оборудование, которое обеспечивает надежное перекрытие потока рабочей среды в трубопроводах. Благодаря использованию нержавеющих сталей марок AISI 304, 316 и их аналогов, эти устройства сохраняют работоспособность в условиях воздействия агрессивных сред, высоких температур и давления.

Конструктивные особенности и принцип работы

Основным элементом конструкции является диск, который поворачивается вокруг оси, расположенной перпендикулярно направлению потока. При полном открытии диск располагается параллельно потоку, создавая минимальное гидравлическое сопротивление. В закрытом положении диск перекрывает проходное сечение, обеспечивая герметичное перекрытие.

Материальное исполнение

Корпус и диск изготавливаются из нержавеющей стали, что обеспечивает:

• Стойкость к коррозии в широком диапазоне сред
• Соответствие требованиям пищевых и фармацевтических производств
• Долговечность эксплуатации даже при высоких температурах
• Сохраняемость механических свойств при циклических нагрузках

Основные технические характеристики

При выборе затвора необходимо учитывать несколько ключевых параметров, которые определяют его совместимость с конкретной системой:

Типы уплотнительных элементов

Герметичность затвора обеспечивается уплотнительными кольцами, которые могут изготавливаться из различных материалов:

• EPDM - для воды, пара, слабоагрессивных сред
• NBR - для масел и нефтепродуктов
• Viton - для высокоагрессивных химических сред
• PTFE - для пищевых и фармацевтических производств

Варианты управления и комплектации

Затворы могут комплектоваться различными типами приводов в зависимости от требований к автоматизации процесса:

Ручное управление

Рычажные или редукторные механизмы применяются в системах, где не требуется частая регулировка или автоматизация. Редукторные затворы позволяют уменьшить усилие оператора при больших диаметрах.

Пневматические приводы

Пневмоприводы двойного действия обеспечивают быстрое срабатывание и могут использоваться во взрывоопасных зонах. Модели с пружинным возвратом обеспечивают автоматическое закрытие при отключении питания.

Электрические приводы

Электроприводы с концевыми выключателями позволяют интегрировать затвор в системы автоматического управления. Концевые выключатели обеспечивают точное позиционирование диска и передачу сигналов о положении.

Области применения

Нержавеющие затворы находят применение в различных отраслях промышленности благодаря своей универсальности и надежности:

Пищевая промышленность

Используются в линиях переработки молока, напитков, кондитерских изделий. Соответствуют требованиям гигиенических стандартов.

Химическая промышленность

Применяются для транспортировки агрессивных сред, кислот, щелочей. Устойчивы к коррозии и химическому воздействию.

Фармацевтика

Обеспечивают стерильность процессов, легко поддаются очистке и дезинфекции.

Водоподготовка и очистные сооружения

Работают с водой различной степени очистки, устойчивы к абразивному износу.

Критерии выбора

При подборе затвора из нержавеющей стали для конкретной задачи следует учитывать:

Параметры рабочей среды

• Химический состав и агрессивность
• Температурный диапазон
• Рабочее и испытательное давление
• Наличие абразивных частиц

Условия эксплуатации

• Частота циклов открытия/закрытия
• Необходимость регулирования потока
• Требования к герметичности
• Наличие автоматизации

Особенности монтажа

• Расположение трубопровода
• Доступность для обслуживания
• Наличие пространства для привода
• Тип фланцевого соединения

Преимущества затворов из нержавеющей стали

По сравнению с устройствами из других материалов, нержавеющие затворы обладают рядом существенных преимуществ:

• Долговечность - срок службы превышает 15 лет даже в агрессивных средах
• Гигиеничность - гладкая поверхность предотвращает накопление отложений
• Универсальность - подходят для широкого спектра применений
• Ремонтопригодность - возможность замены уплотнений без демонтажа затвора
• Соответствие стандартам - могут использоваться в системах, подлежащих сертификации

Экономическая эффективность

Несмотря на более высокую первоначальную стоимость по сравнению с чугунными аналогами, нержавеющие затворы демонстрируют лучшую экономическую эффективность за счет:

• Снижения затрат на техническое обслуживание
• Увеличения межремонтных периодов
• Минимизации простоев оборудования
• Отсутствия необходимости защитных покрытий

Мнение эксперта: В нашей практике эксплуатации затворов из нержавеющей стали в химических производствах мы отмечаем их исключительную надежность. За 12 лет наблюдений процент отказов не превышает 0,3% при условии правильного подбора материала уплотнения. Особенно важно учитывать температурный режим - при превышении +150°C даже качественные EPDM уплотнения начинают терять эластичность. Для диаметров свыше DN 200 настоятельно рекомендую устанавливать дополнительные опоры, чтобы избежать деформации корпуса от веса привода и вибрации трубопровода. Статистика показывает, что правильный монтаж увеличивает ресурс затвора на 40-60%.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет

Техническое обслуживание и эксплуатация

Для обеспечения длительной и бесперебойной работы затворов рекомендуется соблюдать следующие правила:

Плановое обслуживание

• Визуальный осмотр каждые 6 месяцев
• Проверка герметичности уплотнений 1 раз в год
• Смазка подшипников и штока согласно регламенту
• Контроль момента срабатывания привода

Диагностика неисправностей

• Увеличение усилия управления - износ уплотнений
• Подтекание через уплотнения - необходимость замены
• Неполное открытие/закрытие - проверка привода
• Вибрация при работе - износ подшипников

Правильно подобранный и установленный затвор из нержавеющей стали станет надежным элементом вашей трубопроводной системы, обеспечивая точное регулирование потоков на протяжении многих лет эксплуатации.
