Затворы чугунные фланцевые

Предназначены для перекрытия потока рабочей среды в трубопроводных системах. Обеспечивают надежную герметичность и длительный срок службы в различных условиях эксплуатации. Широко применяются в системах водоснабжения, отопления и промышленных коммуникациях.

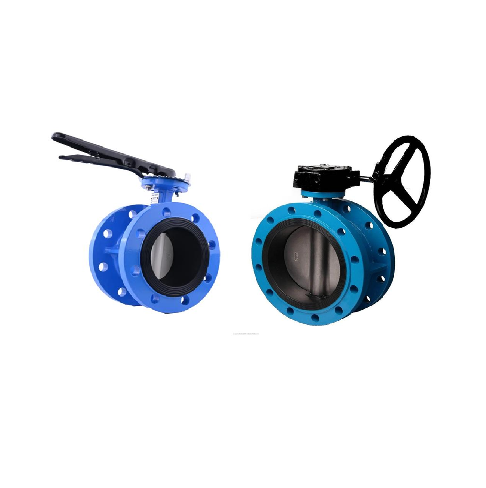

Затворы чугунные фланцевые

Затворы чугунные межфланцевые

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Затвор чугунный". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Фланцевые чугунные затворы представляют собой запорную арматуру поворотного типа, в которой запирающий элемент выполнен в виде диска, вращающегося вокруг оси. Конструкция отличается простотой, надежностью и удобством эксплуатации, что делает ее востребованной в различных отраслях промышленности и ЖКХ.

Конструктивные особенности и принцип работы

Основными элементами чугунного затвора являются корпус, диск (затвор), уплотнительные элементы и управляющий механизм. При повороте диска на 90 градусов происходит полное открытие или закрытие проходного сечения. Фланцевое соединение обеспечивает простой монтаж и демонтаж устройства на трубопроводе.

Материалы исполнения

Корпус затворов изготавливается из высокопрочного чугуна, что обеспечивает коррозионную стойкость и долговечность. Диск может быть выполнен из чугуна с различными покрытиями или нержавеющей стали. Уплотнительные элементы производятся из современных эластомеров, таких как NBR (нитрильный каучук), EPDM (этилен-пропиленовый каучук) и других, в зависимости от условий эксплуатации.

Основные технические характеристики

При выборе чугунного затвора необходимо учитывать несколько ключевых параметров:

Параметр	Значение	Описание
Условный диаметр (DN)	50-300 мм	Определяет присоединительные размеры
Номинальное давление (PN)	10-16 бар	Рабочее давление в системе
Температура среды	до 120°C	Максимальная температура рабочей среды
Тип управления	Ручное, электрическое	Способ управления затвором

Преимущества чугунных затворов

Компактные габаритные размеры по сравнению с задвижками
Простота конструкции и обслуживания
Быстрое срабатывание (поворот на 90°)
Низкое гидравлическое сопротивление
Долговечность и надежность
Универсальность применения

Области применения

Чугунные затворы находят широкое применение в различных отраслях:

Системы водоснабжения и канализации

Используются в качестве запорной арматуры на магистральных и распределительных трубопроводах холодной воды, а также в системах водоотведения.

Отопление и вентиляция

Применяются в системах отопления для регулирования потока теплоносителя, в узлах обвязки теплообменников и другом оборудовании.

Промышленные системы

Эксплуатируются в различных технологических процессах, где требуется надежное перекрытие потока неагрессивных сред.

💡 Практические советы

При выборе затвора учитывайте не только диаметр, но и рабочее давление в системе
Для сред с повышенной температурой выбирайте уплотнения из EPDM
Регулярно проверяйте состояние уплотнительных поверхностей
При монтаже соблюдайте направление потока, указанное на корпусе

Критерии выбора

Правильный подбор чугунного затвора требует учета нескольких факторов:

Условия эксплуатации

Характеристики рабочей среды (вода, воздух, пар)
Температурный режим
Рабочее давление
Частота циклов срабатывания

Тип управления

В зависимости от условий эксплуатации и требований к автоматизации可以选择:

Ручное управление (штурвал, рычаг) - для ручного управления
Электрический привод - для автоматизированных систем

⚠️ Частые ошибки при выборе

Несоответствие материала уплотнений характеристикам рабочей среды
Выбор затвора без учета температурного расширения
Неправильный подбор типа управления для конкретных условий
Игнорирование требований к монтажному пространству

Монтаж и обслуживание

Правильный монтаж и регулярное обслуживание обеспечивают длительную и надежную работу затвора.

Требования к монтажу

Обеспечение соосности фланцев трубопровода
Использование прокладок, соответствующих рабочим параметрам
Равномерная затяжка болтовых соединений
Обеспечение свободного доступа для обслуживания

Обслуживание и ремонт

Регулярное техническое обслуживание включает:

Визуальный осмотр на предмет утечек
Проверку легкости хода управляющего механизма
Смазку подвижных соединений
Замену уплотнительных элементов при необходимости

🔧 Технические нюансы

Чугунные затворы не рекомендуется использовать для сред с пульсирующим потоком
При температуре ниже 0°C необходимо обеспечить защиту от замерзания
Монтаж в вертикальном положении требует дополнительной поддержки
Регулярная проверка болтовых соединений повышает надежность

Стандарты и сертификация

Чугунные затворы производятся в соответствии с международными и национальными стандартами:

ГОСТ 12521-2017 - Затворы дисковые поворотные
ISO 5211 - Присоединительные размеры приводов
ISO 5752 - Присоединительные размеры фланцев

Мнение эксперта: В нашей практике чугунные затворы демонстрируют оптимальное соотношение цены и качества для большинства стандартных применений. Особенно эффективны они в системах водоснабжения, где срок службы при правильной эксплуатации достигает 15-20 лет. Важно отметить, что более 80% отказов связаны не с дефектами изготовления, а с неправильным монтажом или эксплуатацией вне допустимых параметров. Рекомендую особое внимание уделять подбору уплотнительных материалов - для горячей воды оптимален EPDM, для холодной - NBR. Также стоит учитывать, что затворы диаметром свыше DN200 требуют обязательной поддержки при монтаже.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
