Запорно-регулирующие клапаны

Комбинированные устройства, объединяющие функции запорной и регулирующей арматуры, нашли широкое применение в промышленных системах, где требуется не только полное перекрытие потока, но и точное регулирование его параметров. Благодаря универсальности и функциональности, они позволяют сократить количество устанавливаемых элементов и упростить конструкцию трубопроводных систем.

Основные типы и конструктивные особенности

В зависимости от конструкции и принципа действия, запорно-регулирующие клапаны делятся на несколько основных категорий, каждая из которых имеет свои преимущества и области применения.

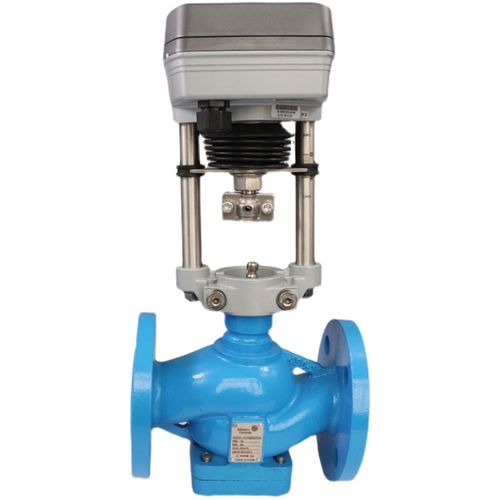

Двухходовые клапаны

Классические устройства с одним входным и одним выходным патрубком. Предназначены для регулирования расхода среды в линейных участках трубопроводов. Конструкция позволяет осуществлять как плавное регулирование, так и полное перекрытие потока с высокой степенью герметичности.

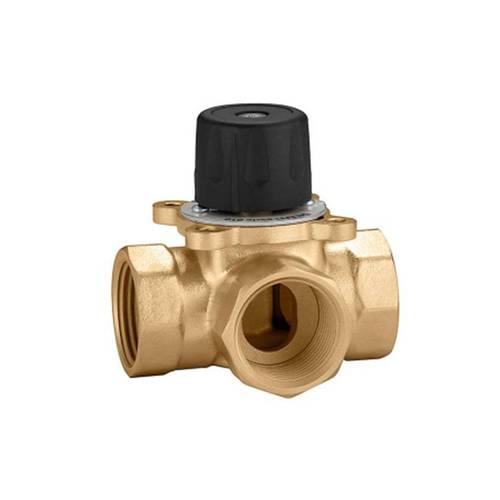

Трехходовые клапаны

Устройства с тремя патрубками, используемые для смешивания или разделения потоков. Применяются в системах, где требуется поддержание постоянной температуры или давления путем смешивания потоков с разными параметрами. Особенно востребованы в системах отопления и вентиляции.

Ключевые технические параметры

При выборе запорно-регулирующих клапанов необходимо учитывать несколько основных характеристик, определяющих их работоспособность в конкретных условиях эксплуатации.

Конструктивные особенности

Угол поворота штока является важным параметром, определяющим точность регулирования. Больший угол позволяет осуществлять более плавное регулирование, что особенно важно в системах с требованием к точности поддержания параметров.

Области применения

Универсальность запорно-регулирующих клапанов делает их незаменимыми в различных отраслях промышленности и ЖКХ.

• Системы отопления и вентиляции - регулирование температуры теплоносителя
• Водоснабжение и канализация - управление потоками воды и стоков
• Химическая промышленность - контроль агрессивных сред
• Пищевая промышленность - регулирование технологических процессов
• Энергетика - управление паром и теплоносителями

Критерии выбора

Правильный подбор запорно-регулирующего клапана обеспечивает долговременную и надежную работу системы в целом.

Определение рабочих параметров

Перед выбором конкретной модели необходимо четко определить:

1. Характеристики рабочей среды (температура, давление, химический состав)
2. Требуемую пропускную способность (Kvs)
3. Необходимый диапазон регулирования
4. Условия эксплуатации (внутренняя/наружная установка)
5. Требования к герметичности в закрытом положении

Материалы исполнения и стандарты

Качество и долговечность клапанов во многом определяются материалами изготовления и соответствием международным стандартам.

Материалы корпусных деталей

В зависимости от условий эксплуатации используются различные материалы:

• Чугун - для воды и нейтральных сред при умеренных температурах
• Углеродистая сталь - для высоких давлений и температур
• Нержавеющая сталь - для агрессивных сред и пищевой промышленности
• Латунь - для систем водоснабжения и отопления

Преимущества комбинированных решений

Использование запорно-регулирующих клапанов вместо раздельной установки запорной и регулирующей арматуры предоставляет ряд существенных преимуществ.

• Экономия пространства - один клапан вместо двух устройств
• Снижение стоимости - экономия на оборудовании и монтаже
• Упрощение обслуживания - меньше точек потенциальных протечек
• Повышение надежности - уменьшение количества соединений
• Универсальность - возможность использования в различных системах

Эксплуатационные особенности

Современные запорно-регулирующие клапаны отличаются высокой надежностью и длительным сроком службы при соблюдении условий эксплуатации. Регулярное техническое обслуживание и своевременная замена изношенных элементов позволяют значительно продлить ресурс оборудования.

Тенденции развития

Современные тенденции в развитии запорно-регулирующей арматуры направлены на повышение точности регулирования, увеличение срока службы и расширение функциональных возможностей.

• Внедрение «умных» клапанов с цифровым управлением
• Использование композитных материалов для уплотнений
• Разработка энергосберегающих конструкций
• Увеличение степени автоматизации процессов регулирования
• Совершенствование систем диагностики и мониторинга состояния

Мнение эксперта: В современных промышленных системах запорно-регулирующие клапаны стали неотъемлемым элементом, обеспечивающим как безопасность, так и эффективность технологических процессов. На практике мы наблюдаем, что правильный подбор клапана с учетом всех рабочих параметров позволяет увеличить межремонтный интервал в 2-3 раза. Особое внимание стоит уделять материалу уплотнения - в 70% случаев преждевременный выход из строя связан именно с несоответствием уплотнительного материала характеристикам рабочей среды. Для критически важных систем рекомендую выбирать клапаны с запасом по давлению не менее 25% от максимального рабочего значения.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
