Заготовки для зубчатых шкивов XL

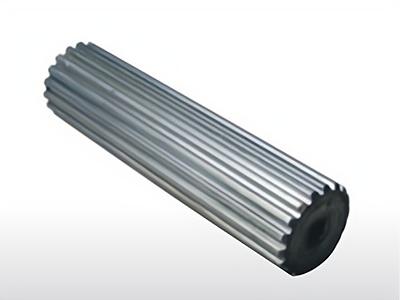

Заготовки зубчатых шкивов представляют собой обработанные диски или ступицы с нарезанным зубчатым профилем, но без окончательной механической обработки под конкретный вал и без установленных элементов крепления. Они являются полуфабрикатами, которые позволяют быстро и экономически эффективно изготовить готовый шкив с требуемыми посадочными размерами.

Основные характеристики и параметры выбора

Ключевым параметром при выборе заготовки является тип зубчатого профиля ремня, для которого она предназначена. В нашем каталоге представлены заготовки под профиль XL – одного из наиболее распространенных типов для передачи средних крутящих моментов.

Критически важные параметры:

• Количество зубьев (Z): определяет передаточное отношение и диаметр шкива. В ассортименте представлены заготовки с количеством зубьев от 17 до 21.
• Профиль зуба (XL): стандартизированная форма и шаг зуба, обеспечивающая точное зацепление с ремнем.
• Материал изготовления: алюминиевые сплавы, сочетающие легкость, достаточную прочность и хорошую обрабатываемость.
• Наружный диаметр: напрямую зависит от количества зубьев и типа профиля.
• Ширина обода: определяет количество ручьев (канавок) под ремни, которые можно нарезать.

Преимущества использования заготовок

Применение готовых заготовок вместо изготовления шкивов «с нуля» из цельного круга материала дает ряд существенных преимуществ для ремонтных служб и производственных предприятий.

Ключевые выгоды:

• Экономия времени: исключается трудоемкая операция нарезания зубьев, требующая специального оборудования (зубофрезерных станков) и оснастки.
• Снижение себестоимости: покупка заготовки часто выгоднее, чем самостоятельное изготовление с учетом затрат на материал, электроэнергию и оплату труда высококвалифицированного оператора.
• Гарантия точности: зубчатый профиль на заготовках нарезается на высокоточном оборудовании, что гарантирует его полное соответствие стандарту и правильное зацепление с ремнем, минимизируя проскальзывание и износ.
• Универсальность: имея стандартизированную заготовку, можно легко и быстро расточить под нужный диаметр вала, добавить элементы крепления (отверстия под шпонку, стопорные винты) под конкретную машину.
• Скорость ремонта: позволяет drastically сократить время простоя оборудования в случае выхода из строя стандартного шкива.

Области применения

Заготовки для зубчатых шкивов находят применение в различных отраслях промышленности, везде, где используются приводы с зубчатыми ремнями.

Типичные области использования:

• Станкостроение и металлообработка: приводы подач станков с ЧПУ, лазерных и фрезерных граверов, координатных столов.
• Полиграфическое и упаковочное оборудование: механизмы главного привода, подачи бумаги, транспортировки упаковки.
• Текстильная и пищевая промышленность: приводы конвейеров, рольгангов, упаковочных автоматов.
• Робототехника и точная механика: передачи в манипуляторах и прочих кинематических системах, требующих точного позиционирования без проскальзывания.
• Сервисные и ремонтные мастерские: для оперативного восстановления вышедшего из строя привода, когда готовый шкив нужного размера отсутствует в наличии.

Материалы изготовления

Подавляющее большинство заготовок, включая представленные в нашем каталоге от бренда CHIARAVALLI, изготавливаются из алюминиевых сплавов.

Алюминий (серии 6000, например, 6082):

• Преимущества: малый вес, что снижает инерцию и нагрузку на подшипники; хорошая коррозионная стойкость; отличная обрабатываемость на токарных станках; достаточная прочность для большинства применений со средними нагрузками.
• Недостатки: ограниченная прочность и износостойкость по сравнению со сталью; не подходит для ударных и высокомоментных нагрузок.

Процесс доработки заготовки до готового шкива

Превращение заготовки в готовую деталь требует выполнения нескольких стандартных механических операций.

1. Расточка отверстия под вал: самый важный этап. Диаметр отверстия должен соответствовать валу с требуемым классом точности посадки (например, H7).
2. Нарезание шпоночного паза (если требуется): выполняется на фрезерном станке с использованием дисковых или пальцевых фрез. Размер паза должен строго соответствовать шпонке.
3. Сверление и нарезание резьбы под стопорные винты (если требуется): для дополнительной фиксации шкива на валу.
4. Балансировка (для высокооборотных применений): выполняется на динамических балансировочных станках для устранения дисбаланса и вибраций.
5. Финальный контроль: проверка всех размеров, биения, качества поверхности.

Мнение эксперта: В своей практике мы часто сталкиваемся с ситуациями, когда для устаревшего или нестандартного оборудования невозможно найти готовый шкив. В 90% таких случаев оптимальным решением является использование качественной алюминиевой заготовки под профиль XL. Это позволяет на месте, силами собственной ремонтной службы предприятия, в сжатые сроки (часто within 2-3 часов) изготовить деталь, полностью адаптированную под конкретный вал и условия эксплуатации. Главное – не экономить на качестве самой заготовки. Продукция проверенных европейских брендов, такая как CHIARAVALLI, гарантирует точность геометрии зуба, что напрямую влияет на КПД передачи, уровень шума и ресурс ремня. Рекомендую всегда иметь на складе небольшой запас наиболее ходовых позиций (Z=18, 20, 22) для оперативного ремонта критичного оборудования.

— Андрей Волков, ведущий инженер-механик по промышленной трансмиссии, стаж 16 лет
