Задвижки шиберные чугунные

Шиберные задвижки из чугуна представляют собой запорную арматуру, в которой запирающий элемент выполнен в виде плоского шибера, перемещающегося перпендикулярно направлению потока рабочей среды. Такая конструкция особенно эффективна для систем с высокой вязкостью транспортируемых веществ или содержащих твердые включения.

Конструктивные особенности и принцип работы

Основное отличие шиберных задвижек от клиновых заключается в конструкции запорного органа. Шибер представляет собой плоскую пластину, которая при закрытии входит в специальные направляющие пазы в корпусе. Это позволяет эффективно перекрывать поток даже при наличии в жидкости абразивных частиц, которые могут застревать в уплотнительных поверхностях клиновых задвижек.

Материалы исполнения

Корпусные детали изготавливаются преимущественно из чугуна марки GGG40, что обеспечивает оптимальное сочетание прочности, коррозионной стойкости и экономичности. Запорный орган (шибер) часто выполняется из нержавеющей стали SS304 или SS316 для повышения износостойкости и устойчивости к агрессивным средам.

Технические характеристики и параметры выбора

При подборе шиберной задвижки необходимо учитывать несколько ключевых параметров, определяющих ее работоспособность в конкретных условиях эксплуатации.

Номинальное давление (PN)

Стандартные значения составляют PN6, PN8, PN10, PN16 и PN25. Для большинства промышленных применений достаточно PN10, что соответствует рабочему давлению 10 бар. При выборе учитывайте не только рабочее, но и испытательное давление системы.

Номинальный диаметр (DN)

Диапазон условных проходов варьируется от DN50 до DN600, что позволяет подобрать оборудование для трубопроводов различного сечения. Наиболее востребованы диаметры от DN80 до DN300.

Области применения

Чугунные шиберные задвижки находят применение в различных отраслях промышленности благодаря своей универсальности и надежности.

Водоснабжение и канализация

Используются в системах водоподготовки, очистных сооружениях, канализационных коллекторах. Способность работать с загрязненными средами делает их незаменимыми для перекачки сточных вод и осадков.

Химическая промышленность

Применяются для транспортировки химических реагентов, суспензий, шламов. Правильно подобранные материалы уплотнений и шибера обеспечивают длительную работу даже с агрессивными средами.

Пищевая промышленность

В модификациях с соответствующими допусками используются для перекачки пищевых продуктов высокой вязкости: теста, фарша, концентратов и других полуфабрикатов.

Типы управления и автоматизация

Современные шиберные задвижки могут оснащаться различными типами приводов для автоматизации технологических процессов.

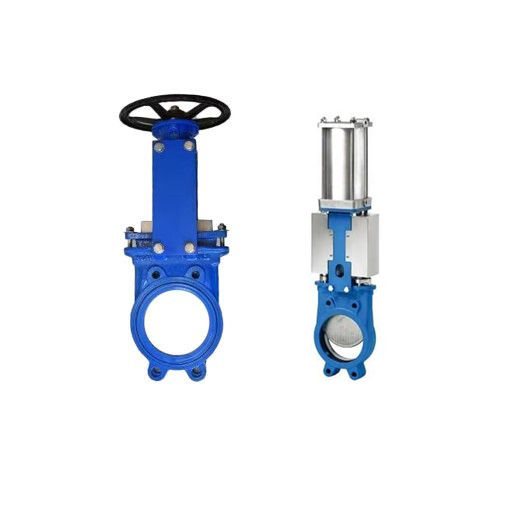

Ручное управление

Базовый вариант с маховиком подходит для систем, где не требуется частая регулировка. Для задвижек больших диаметров (свыше DN300) рекомендуется использование редукторов для облегчения управления.

Пневматические приводы

Пневмоприводы двойного действия обеспечивают быстрое и надежное переключение положения шибера. Особенно востребованы во взрывоопасных зонах, где исключено искрообразование.

Электрические приводы

Электроприводы позволяют интегрировать задвижки в системы автоматического управления технологическими процессами. Возможно дистанционное управление и получение сигналов о положении заслонки.

Преимущества чугунных шиберных задвижек

Выбор в пользу шиберных задвижек из чугуна обусловлен рядом технических и экономических преимуществ.

Надежность и долговечность

Чугун обладает высокой стойкостью к коррозии и износу, что обеспечивает длительный срок службы даже в сложных условиях эксплуатации. Средний ресурс составляет не менее 10 000 циклов открытия-закрытия.

Универсальность применения

Способность работать с широким спектром рабочих сред: от чистой воды до агрессивных химических растворов и абразивных суспензий. Возможность подбора материалов под конкретные условия.

Простота обслуживания

Конструкция большинства моделей предусматривает возможность замены уплотнений и ремонта без демонтажа задвижки из трубопровода. Это значительно сокращает время простоя оборудования.

Экономическая эффективность

Оптимальное соотношение цены и эксплуатационных характеристик делает чугунные шиберные задвижки наиболее востребованным решением для стандартных промышленных применений.

Критерии выбора

При подборе шиберной задвижки для конкретной системы необходимо учитывать комплекс параметров, определяющих ее работоспособность.

Основные параметры

• Условный диаметр (DN) - должен соответствовать диаметру трубопровода
• Номинальное давление (PN) - с запасом не менее 20% от рабочего давления
• Температура рабочей среды - определяет выбор материалов уплотнений
• Химический состав среды - влияет на выбор материала шибера и уплотнений
• Наличие абразивных частиц - требует применения износостойких материалов

Дополнительные факторы

• Частота переключений (определяет ресурс уплотнений)
• Наличие вибраций в системе (требует специальных конструктивных решений)
• Климатические условия эксплуатации (влияют на выбор материалов)
• Возможность технического обслуживания (определяет конструктивное исполнение)

Монтаж и эксплуатация

Правильная установка и обслуживание являются залогом длительной и надежной работы шиберных задвижек.

Требования к монтажу

Перед установкой необходимо убедиться в чистоте фланцевых соединений и отсутствии перекосов. Межфланцевые задвижки требуют равномерной затяжки болтов по всему периметру. Рекомендуется использовать динамометрический ключ для соблюдения момента затяжки.

Эксплуатационные ограничения

Шиберные задвижки не предназначены для регулирования расхода - они работают только в положениях "открыто" и "закрыто". Попытки использования для дросселирования потока приводят к преждевременному износу уплотнительных поверхностей и вибрации.

Техническое обслуживание

Регламентное обслуживание включает визуальный осмотр, проверку герметичности, смазку подвижных частей (при необходимости). Периодичность обслуживания зависит от интенсивности эксплуатации и агрессивности рабочей среды.

Стандарты и сертификация

Производство шиберных задвижек регламентируется международными и национальными стандартами, обеспечивающими взаимозаменяемость и безопасность эксплуатации.

Основные стандарты

• ГОСТ 5762-2017 - Арматура трубопроводная промышленная
• EN 593 - Промышленная арматура. Задвижки шиберные металлические
• ISO 5208 - Испытания на герметичность промышленной арматуры
• EN 1092-2 - Фланцы и их соединения

Сертификация

Качественные задвижки имеют сертификаты соответствия требованиям технических регламентов Таможенного союза, а также могут быть сертифицированы по международным стандартам качества ISO 9001.

Мнение эксперта: В нашей практике эксплуатации чугунных шиберных задвижек на очистных сооружениях мы отмечаем их исключительную надежность при работе с загрязненными средами. Особенно важно правильно подбирать материал шибера - для сточных вод с высоким содержанием абразивных частиц оптимальна нержавеющая сталь AISI 304, которая выдерживает до 8-10 лет непрерывной эксплуатации без замены. Критически важно соблюдать межремонтные интервалы - для задвижек DN200 и выше мы рекомендуем проводить ревизию уплотнений каждые 2 года, что увеличивает общий ресурс оборудования на 40-50%. Статистика отказов показывает, что 80% проблем связаны с неправильным монтажом или нарушением условий эксплуатации, а не с дефектами изготовления.

— Сергей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет

Чугунные шиберные задвижки остаются оптимальным решением для большинства промышленных применений, где требуется надежное отсечение потока рабочих сред различной степени загрязнения. Широкая номенклатура типоразмеров и вариантов исполнения позволяет подобрать оборудование для решения конкретных технологических задач с учетом всех особенностей эксплуатации.
