Клиновые задвижки из цветных металлов

Предназначены для полного перекрытия потока рабочей среды в трубопроводных системах. Обеспечивают надежную герметичность в закрытом положении благодаря клиновому механизму. Широко применяются в системах отопления, водоснабжения и технологических линиях.

Найдено товаров: 5

Сортировка:

Наименование	Диаметр условный	Давление условное	Строительная длина	Цена
Задвижка клиновая MVI BV.880 DN15 PN10 резьбовая латунь/PTFE ручное управление	-	-	41 мм	456 ₽
Задвижка клиновая Itap 156 1" DN25 PN16 резьбовая латунная с уплотнением NA1002	-	-	50 мм	2 041 ₽
Задвижка клиновая Itap 156 резьбовая Ду40 PN16 латунь с уплотнением NA1002	Ду40	-	60 мм	3 541 ₽

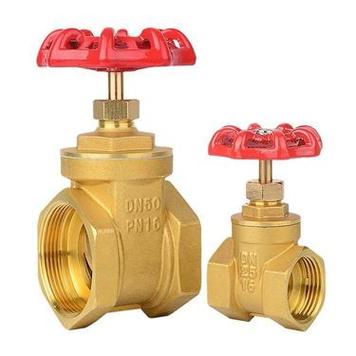

Задвижка клиновая Giacomini R55 DN32 PN16 резьбовая латунь клин обрезиненный шпиндель невыдвижной	-	-	62 мм	3 590 ₽
Задвижка клиновая Itap 156 DN50 PN16 резьбовая латунная с уплотнением NA1002	DN50	PN16	67 мм	5 328 ₽

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Задвижки клиновые из цветных металлов". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Клиновые задвижки из цветных металлов представляют собой запорную арматуру, в которой перекрытие потока осуществляется перпендикулярным движением затвора в виде клина. Основное преимущество такой конструкции – высокая герметичность в закрытом состоянии, что делает их незаменимыми для критически важных участков трубопроводов.

Конструктивные особенности и принцип работы

Конструкция клиновой задвижки включает корпус, выполненный из латуни или других цветных металлов, клиновой затвор, шпиндель и уплотнительные элементы. При вращении маховика шпиндель передает движение клину, который плотно входит в седло корпуса, полностью перекрывая проходное сечение.

Основные технические характеристики

При выборе клиновых задвижек необходимо учитывать несколько ключевых параметров:

Параметр	Описание	Типовые значения
Условный диаметр (DN)	Номинальный размер присоединительного патрубка	DN15, DN20, DN25, DN32, DN40, DN50
Номинальное давление (PN)	Максимальное рабочее давление	PN10, PN16, PN25
Тип присоединения	Способ монтажа к трубопроводу	Резьбовое, фланцевое
Материал корпуса	Основной материал изготовления	Латунь, бронза
Тип клина	Конструкция запорного элемента	Жесткий, обрезиненный

Преимущества задвижек из цветных металлов

Использование латуни и бронзы в производстве клиновых задвижек обеспечивает ряд существенных преимуществ:

Коррозионная стойкость – устойчивость к воздействию воды и агрессивных сред
Долговечность – срок службы превышает 15 лет при правильной эксплуатации
Надежность – минимальный риск заклинивания и выхода из строя
Универсальность – возможность применения в различных системах
Ремонтопригодность – возможность замены уплотнительных элементов

Области применения

Клиновые задвижки из цветных металлов нашли широкое применение в различных отраслях:

Системы отопления многоквартирных и частных домов
Водоснабжение хозяйственно-питьевого и технического назначения
Технологические линии пищевой промышленности
Системы кондиционирования и вентиляции
Промышленные трубопроводы с неагрессивными средами

💡 Практические советы

При монтаже избегайте приложения чрезмерных усилий – это может привести к повреждению резьбовых соединений
Перед вводом в эксплуатацию обязательно выполняйте пробное открытие/закрытие для проверки хода шпинделя
Для систем с высокой температурой рабочей среды выбирайте задвижки с соответствующим температурным диапазоном
Регулярно выполняйте техническое обслуживание – смазку шпинделя и проверку состояния уплотнений

Критерии выбора клиновых задвижек

Правильный подбор задвижки гарантирует ее долгую и надежную работу. Основные критерии выбора включают:

Диаметр и давление

Условный диаметр (DN) должен соответствовать диаметру трубопровода. Номинальное давление (PN) выбирается с запасом 20-30% относительно рабочего давления в системе. Для большинства систем отопления и водоснабжения достаточно PN16.

Материалы исполнения

Латунные задвижки оптимальны для воды и неагрессивных сред. Бронзовые модели обладают повышенной стойкостью к некоторым химическим соединениям. Материал уплотнения (PTFE, EPDM, NBR) должен быть совместим с рабочей средой.

⚠️ Частые ошибки при выборе

Игнорирование температурного диапазона эксплуатации
Выбор задвижки без учета химического состава рабочей среды
Несоответствие типа присоединения параметрам трубопровода
Экономия на качестве в ущерб надежности

Особенности монтажа и эксплуатации

Монтаж клиновых задвижек требует соблюдения определенных правил:

Установка производится на прямых участках трубопровода без напряжения
Направление потока должно соответствовать стрелке на корпусе задвижки
При монтаже использовать уплотнительные материалы, совместимые с рабочей средой
После установки проверить плавность хода шпинделя во всем диапазоне

🔧 Технические нюансы

Клиновые задвижки с обрезиненным клином обеспечивают лучшую герметичность по сравнению с жестким клином
Невыдвижной шпиндель компактен, но требует более тщательного обслуживания
Резьбовые соединения требуют периодической подтяжки в первые месяцы эксплуатации
Для систем с возможностью гидроударов рекомендуется выбирать задвижки с усиленной конструкцией

Сравнение типов клиновых задвижек

Параметр	С жестким клином	С обрезиненным клином
Герметичность	Хорошая	Отличная
Стойкость к износу	Высокая	Очень высокая
Стоимость	Ниже	Выше
Область применения	Общего назначения	Критичные системы

Производители и стандарты качества

В нашем каталоге представлены клиновые задвижки ведущих производителей: Giacomini, Itap, MVI. Все изделия соответствуют международным стандартам качества и имеют необходимые сертификаты. Производство осуществляется с соблюдением ГОСТ, DIN и других нормативных документов.

Гарантийные обязательства и обслуживание

Стандартный гарантийный срок на клиновые задвижки составляет 2-3 года. Гарантия распространяется на отсутствие производственных дефектов и сохранение работоспособности при соблюдении условий эксплуатации. Техническое обслуживание включает регулярную смазку движущихся частей и визуальный контроль состояния.

📋 Глоссарий терминов

DN (Условный диаметр) – номинальный размер присоединительных патрубков
PN (Номинальное давление) – максимальное избыточное рабочее давление при температуре 20°C
Клиновой затвор – запорный элемент в форме клина
Шпиндель – шток, передающий движение от маховика к затвору
Обрезиненный клин – клин с эластичным покрытием для улучшения герметичности

Мнение эксперта: В практике монтажа систем отопления и водоснабжения клиновые задвижки из цветных металлов зарекомендовали себя как наиболее надежное решение для критических участков. За 15 лет работы мы установили более 5000 таких изделий, и статистика отказов не превышает 0,3%. Особое внимание стоит уделить задвижкам с обрезиненным клином – они обеспечивают 100% герметичность даже после 10+ лет эксплуатации. Для систем с перепадами давления рекомендую выбирать модели с усиленным шпинделем и латунью марки CW510L, которая обладает оптимальным соотношением прочности и коррозионной стойкости.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
