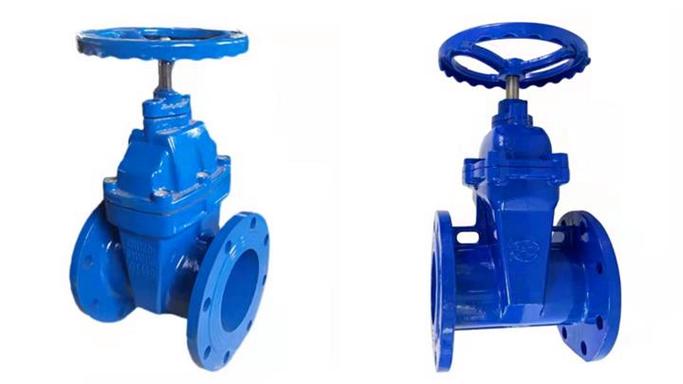

Клиновые задвижки из чугуна представляют собой запорную арматуру, в которой поток перекрывается затвором в форме клина, перемещающимся перпендикулярно оси трубопровода. Такая конструкция обеспечивает плотное прилегание уплотнительных поверхностей и высокую степень герметичности в закрытом положении.
Конструктивные особенности и принцип работы
Основным элементом конструкции является клиновой затвор, который может быть жестким, упругим или двухдисковым. При вращении штурвала или маховика шпиндель передает движение клину, который опускается между двумя седлами корпуса, полностью перекрывая проходное сечение. В зависимости от типа шпинделя различают задвижки с выдвижным и невыдвижным штоком.
Типы клиновых затворов
В чугунных клиновых задвижках применяются три основных типа затворов:
- Жесткий клин — обеспечивает высокую герметичность, но требует точной подгонки к седлам
- Упругий клин — имеет конструкцию с прорезью, что позволяет компенсировать температурные деформации
- Двухдисковый клин — состоит из двух дисков, соединенных под углом, что снижает риск заклинивания
Основные технические характеристики
При выборе клиновой задвижки необходимо учитывать несколько ключевых параметров:
| Параметр | Диапазон значений | Описание |
|---|---|---|
| Условный диаметр (DN) | DN50 - DN600 | Определяет пропускную способность |
| Номинальное давление (PN) | PN10 - PN25 | Рабочее давление в системе |
| Материал клина | Чугун, нержавеющая сталь | Влияет на износостойкость |
| Тип уплотнения | EPDM, NBR, Viton | Определяет совместимость со средой |
| Тип присоединения | Фланцевое, межфланцевое | Способ монтажа в систему |
Материалы уплотнений и их применение
Выбор материала уплотнения зависит от характеристик рабочей среды:
- EPDM (этиленпропиленовый каучук) — для горячей и холодной воды, пара, слабых щелочей и кислот
- NBR (нитрильный каучук) — для нефтепродуктов, масел, топлива
- Viton (фторкаучук) — для агрессивных химических сред
💡 Практические советы
- При выборе диаметра учитывайте не только текущие потребности, но и возможное увеличение нагрузки
- Для систем с частыми переключениями предпочтительнее задвижки с обрезиненным клином
- Регулярно проверяйте состояние уплотнений и при необходимости проводите техническое обслуживание
- При монтаже соблюдайте направление потока, указанное на корпусе задвижки
Области применения
Чугунные клиновые задвижки находят широкое применение в различных отраслях:
Коммунальное хозяйство
Используются в системах водоснабжения, отопления, канализации. Благодаря коррозионной стойкости и долговечности идеально подходят для подземной прокладки коммуникаций.
Промышленность
Применяются в технологических трубопроводах предприятий химической, нефтегазовой, пищевой промышленности. Выдерживают работу с различными средами при соблюдении условий эксплуатации.
Энергетика
Устанавливаются в системах теплоснабжения, паровых магистралях, где требуются надежное перекрытие потока и длительный срок службы.
⚠️ Частые ошибки при выборе
- Несоответствие материала уплотнения характеристикам рабочей среды
- Выбор задвижки с невыдвижным шпинделем для коррозионных сред
- Игнорирование необходимости установки байпасных линий для задвижек больших диаметров
- Неучет температурного расширения при монтаже в системах с перепадами температур
Преимущества чугунных клиновых задвижек
По сравнению с другими типами запорной арматуры, клиновые задвижки из чугуна обладают рядом существенных преимуществ:
- Высокая герметичность — обеспечивается плотным прилеганием клина к седлам
- Малое гидравлическое сопротивление — в открытом положении практически не создают препятствий потоку
- Простота конструкции — легки в обслуживании и ремонте
- Долговечность — чугун устойчив к коррозии и износу
- Универсальность — подходят для различных сред и условий эксплуатации
🔧 Технические нюансы
- Задвижки с выдвижным шпинделем требуют больше места для монтажа, но удобнее в обслуживании
- Температура эксплуатации ограничена характеристиками материала уплотнения
- Для больших диаметров рекомендуется использовать задвижки с редуктором или электроприводом
- При монтаже в вертикальном положении необходимо учитывать направление действия усилия на шпиндель
Критерии выбора
При подборе клиновой задвижки для конкретной задачи следует учитывать:
Параметры рабочей среды
- Тип среды (вода, пар, химические вещества, нефтепродукты)
- Температура и давление
- Агрессивность и абразивность
Условия эксплуатации
- Частота переключений
- Доступность для обслуживания
- Климатические условия
- Особенности монтажа
Требования к управлению
- Ручное управление (штурвал, маховик)
- Механизированное управление (редуктор)
- Автоматическое управление (электропривод)
Монтаж и обслуживание
Правильный монтаж и регулярное техническое обслуживание — залог долговечной работы задвижки. При установке необходимо:
- Обеспечить свободный доступ для обслуживания
- Проверить соответствие фланцев и уплотнений
- Выполнить центровку без приложения чрезмерных усилий
- Провести пробное открытие/закрытие после монтажа
Техническое обслуживание включает регулярную проверку состояния уплотнений, смазку подвижных частей, контроль герметичности.
Мнение эксперта: В нашей практике чугунные клиновые задвижки демонстрируют наилучшее соотношение цены и долговечности для систем водоснабжения и отопления. За 15 лет работы с промышленным оборудованием я рекомендую обращать особое внимание на качество уплотнительных поверхностей — именно от этого зависит герметичность в закрытом положении. Статистика показывает, что задвижки с обрезиненным клином служат на 30-40% дольше в системах с частыми переключениями. Для диаметров свыше DN300 обязательно использование задвижек с выдвижным шпинделем — это существенно упрощает техническое обслуживание и увеличивает межремонтный период.
— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
