Шиберные задвижки стальные

Стальные шиберные задвижки представляют собой запорную арматуру с ножевым затвором, который перемещается перпендикулярно потоку рабочей среды. Благодаря своей конструкции они эффективно справляются с перекрытием потоков, содержащих твердые включения, абразивные частицы и вязкие материалы, что делает их незаменимыми во многих отраслях промышленности.

Конструктивные особенности и принцип работы

Основным рабочим элементом шиберной задвижки является стальной нож (шибер), который перемещается в направляющих и перекрывает проходное сечение. При полном открытии затвор полностью выходит из проточной части, что обеспечивает минимальное гидравлическое сопротивление и позволяет пропускать среды с высоким содержанием твердых частиц без риска заклинивания.

Ключевые преимущества стальных шиберных задвижек

• Высокая износостойкость благодаря использованию качественных стальных сплавов
• Возможность работы с абразивными, вязкими и сыпучими средами
• Простота конструкции и легкость обслуживания
• Минимальное гидравлическое сопротивление в открытом положении
• Длительный срок службы в тяжелых эксплуатационных условиях
• Надежное перекрытие потока даже при наличии твердых включений

Основные технические параметры

При выборе шиберной задвижки необходимо учитывать несколько ключевых характеристик, которые определяют ее совместимость с конкретной технологической системой.

Условный диаметр (Ду)

Определяет пропускную способность задвижки и должен соответствовать диаметру трубопровода. В нашем каталоге представлены модели с условным диаметром от Ду50 до Ду500, что позволяет подобрать оборудование для систем различной производительности.

Рабочее давление (Ру)

Указывает максимальное давление, при котором возможна безопасная эксплуатация оборудования. Стандартные модели рассчитаны на рабочее давление 10-16 бар, однако существуют исполнения для более высоких давлений.

Материальное исполнение

Качество материалов определяет долговечность и надежность задвижки. Мы предлагаем оборудование с различными вариантами материалов:

Области применения

Шиберные задвижки нашли широкое применение в различных отраслях промышленности благодаря своей универсальности и надежности.

Химическая и нефтехимическая промышленность

Используются для перекрытия потоков химических реагентов, суспензий и шламов. Специальные исполнения с коррозионностойкими материалами обеспечивают длительную работу в агрессивных средах.

Целлюлозно-бумажная промышленность

Применяются в системах транспортировки пульпы, бумажной массы и химикатов. Способность работать с волокнистыми средами делает их идеальным решением для этой отрасли.

Горнодобывающая и металлургическая промышленность

Эффективно перекрывают потоки пульп, шламов и других абразивных сред. Высокая износостойкость обеспечивает минимальный простой оборудования.

Водоочистные сооружения

Используются в системах очистки сточных вод, перекачки осадка и других технологических процессах. Надежно работают с средами, содержащими механические примеси.

Пищевая промышленность

Специальные исполнения из нержавеющей стали с санитарными уплотнениями применяются для работы с пищевыми продуктами, включая пюре, пасты и другие вязкие среды.

Типы исполнения и приводы

Шиберные задвижки могут поставляться в различных исполнениях и с различными типами приводов в зависимости от требований технологического процесса.

Межфланцевое исполнение

Наиболее распространенный тип монтажа, при котором задвижка устанавливается между фланцами трубопровода. Такое исполнение отличается компактностью и простотой монтажа.

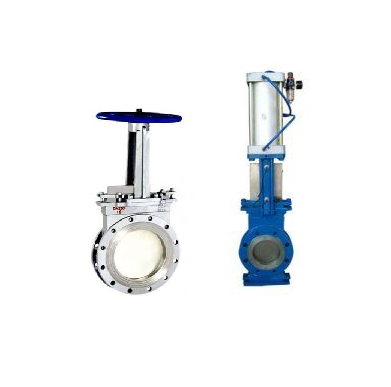

Типы приводов

• Ручное управление - с помощью штурвала или рычага, подходит для редко переключаемых систем
• Электропривод - обеспечивает дистанционное управление и возможность интеграции в АСУ ТП
• Пневмопривод - используется во взрывоопасных зонах и при наличии сжатого воздуха
• Гидропривод - применяется для управления задвижками большого диаметра под высоким давлением

Критерии выбора шиберной задвижки

Правильный подбор оборудования гарантирует его надежную и долговечную работу. При выборе учитывайте следующие параметры:

Характеристики рабочей среды

• Химический состав и агрессивность
• Температура эксплуатации
• Содержание твердых частиц и их абразивность
• Вязкость и плотность среды

Условия эксплуатации

• Рабочее и пробное давление в системе
• Частота переключений
• Наличие вибраций и механических воздействий
• Климатические условия и расположение (помещение/улица)

Требования к управлению

• Необходимость дистанционного управления
• Требования к скорости срабатывания
• Наличие обратной связи о положении затвора
• Возможность аварийного закрытия/открытия

Монтаж и обслуживание

Правильный монтаж и регулярное техническое обслуживание являются залогом длительной и бесперебойной работы шиберных задвижек.

Основные этапы монтажа

1. Проверка соответствия задвижки параметрам трубопровода
2. Очистка фланцевых соединений от загрязнений
3. Установка прокладок соответствующего материала и диаметра
4. Равномерная затяжка болтовых соединений с рекомендуемым моментом
5. Проверка легкости хода шибера перед вводом в эксплуатацию

Регламент технического обслуживания

• Ежемесячная проверка герметичности уплотнений
• Регулярная смазка движущихся частей (при наличии смазочных каналов)
• Контроль состояния антикоррозионного покрытия
• Проверка работоспособности привода и системы управления
• Замена уплотнительных элементов при появлении признаков износа

Сравнительная таблица материалов уплотнений

Глоссарий терминов

• Шибер - запорный элемент в виде ножа, перемещающийся перпендикулярно потоку
• Условный диаметр (Ду) - номинальный внутренний диаметр присоединяемого трубопровода
• Условное давление (Ру) - наибольшее избыточное давление при температуре 20°C
• Межфланцевое исполнение - конструкция, предназначенная для установки между фланцами трубопровода
• Проходное сечение - внутренняя площадь задвижки, определяющая ее пропускную способность

Мнение эксперта: В нашей практике эксплуатации шиберных задвижек на различных промышленных объектах мы отмечаем, что правильный подбор материала шибера и уплотнений увеличивает межремонтный интервал в 2-3 раза. Особенно важно учитывать абразивность среды - для пескоструйных установок и систем транспортировки шламов рекомендую задвижки с шибером из закаленной стали марки Hardox 500, который выдерживает до 5 лет непрерывной эксплуатации без замены. Также обращайте внимание на качество направляющих - люфт более 0,5 мм уже свидетельствует о необходимости замены или ремонта. Статистика показывает, что 80% отказов связаны с неправильным подбором уплотнений под температурный режим, поэтому всегда требуйте у поставщика температурные диаграммы совместимости материалов.

— Андрей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
