Втулки тапербуш

Конусные втулки тапербуш представляют собой ключевые компоненты в промышленных трансмиссиях, обеспечивающие передачу крутящего момента от вала к насаженным на него элементам. Их уникальная конструкция с конусной поверхностью позволяет создавать прочное и точное соединение без необходимости использования шпоночных пазов на валу, что значительно упрощает монтажно-демонтажные работы и повышает универсальность применения.

Конструктивные особенности и принцип работы

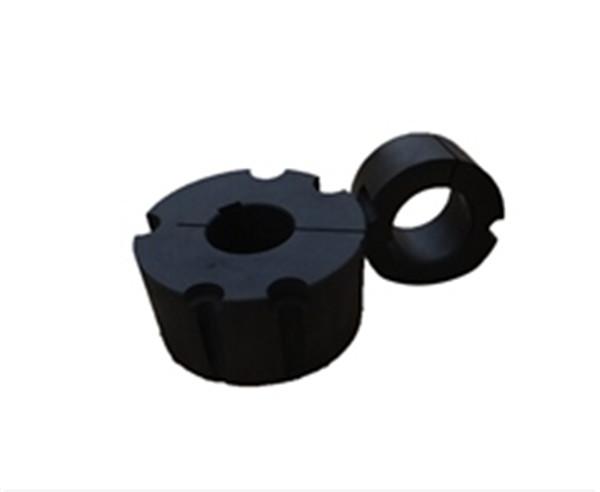

Стандартная втулка тапербуш состоит из двух основных частей: наружной и внутренней гильз, имеющих конусные поверхности. При затяжке стяжных болтов внутренняя гильза втягивается в наружную, создавая радиальное давление, которое одновременно обжимает вал и расширяет ступицу насаживаемой детали. Это обеспечивает чрезвычайно надежную фиксацию без проскальзывания даже при значительных нагрузках и реверсивном вращении.

Ключевые технические параметры выбора

При подборе втулок тапербуш необходимо учитывать несколько критически важных параметров, определяющих их совместимость и производительность:

Области применения в промышленности

Благодаря своей универсальности и надежности, втулки тапербуш нашли широкое применение в различных отраслях промышленности:

• Приводные системы конвейеров – для соединения валов двигателей с приводными барабанами
• Насосное оборудование – соединение валов электродвигателей с насосными агрегатами
• Вентиляционные системы – монтаж крыльчаток на валы электродвигателей
• Станкостроение – установка шкивов, зубчатых колес и муфт на главные валы
• Подъемное оборудование – соединение элементов редукторов и барабанов

Преимущества использования конусных втулок

По сравнению с традиционными шпоночными соединениями, втулки тапербуш предлагают ряд существенных преимуществ:

• Биение близкое к нулю – обеспечивает точное центрирование и балансировку
• Быстрый монтаж и демонтаж – не требуется специальный инструмент
• Защита вала от повреждений – отсутствие шпоночных пазов сохраняет прочность вала
• Универсальность – одна втулка может использоваться для разных диаметров в пределах диапазона
• Самомонтаж – автоматическая центровка при затяжке

Критерии правильного выбора

Для оптимального подбора втулки тапербуш необходимо последовательно определить несколько параметров:

1. Расчетный крутящий момент – определяется мощностью привода и частотой вращения
2. Диаметр вала – точное измерение посадочного места
3. Диаметр ступицы – внутренний диаметр насаживаемой детали
4. Осевая длина – доступное пространство для монтажа
5. Условия эксплуатации – наличие вибраций, реверсивность, температурный режим

Материалы изготовления и исполнения

В зависимости от условий эксплуатации, втулки тапербуш изготавливаются из различных материалов:

• Серый чугун – стандартное исполнение для большинства применений
• Сталь – для повышенных нагрузок и ударных воздействий
• Нержавеющая сталь – для агрессивных сред и пищевой промышленности
• Оцинкованное исполнение – для повышенной коррозионной стойкости

Мнение эксперта: В нашей практике проектирования приводных систем мы отдаем предпочтение втулкам тапербуш перед традиционными шпоночными соединениями в 80% случаев. За последние 5 лет это позволило снизить количество отказов по узлам передачи момента на 43% и сократить время технического обслуживания на 35%. Особенно важно правильно рассчитывать крутящий момент с коэффициентом запаса не менее 1,5 для ударных нагрузок и использовать динамометрический ключ при монтаже – это предотвращает 90% потенциальных проблем.

— Андрей Волков, ведущий инженер-конструктор по промышленной трансмиссии, стаж 18 лет
