Специализированные устройства для расширения функциональных возможностей токарных станков с числовым программным управлением. Позволяют выполнять фрезерные, сверлильные и другие операции без переустановки детали, значительно повышая производительность обработки.
Конструктивные особенности и принцип работы

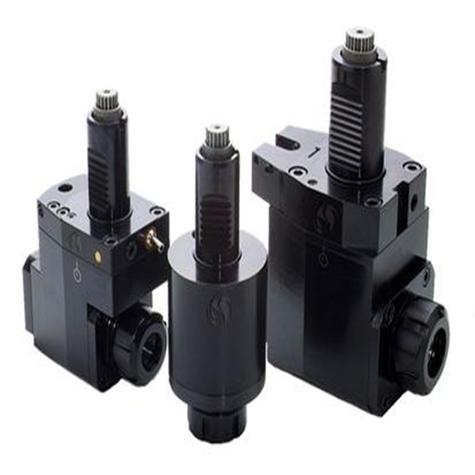

Угловые приводные блоки монтируются в револьверную головку токарного станка и передают вращение от шпинделя на инструмент, расположенный под углом 90 градусов. Конструкция включает прецизионные подшипники, обеспечивающие минимальное биение и высокую жесткость системы.
Ключевые технические параметры
Основные характеристики, определяющие выбор углового приводного блока:
| Параметр | Описание | Значение для VDI30 | Значение для VDI40 |
|---|---|---|---|
| Типоразмер хвостовика | Стандарт крепления в револьверной головке | VDI30 | VDI40 |
| Размер посадки | Диаметр посадочного отверстия под цангу | ER20 | ER25, ER32 |
| Высота (h) | Габаритный размер по высоте | ~85 мм | ~105 мм |
| Вес | Масса блока | ~2,5 кг | ~4,5 кг |
| P DIN 5480 | Шаг зубьев соединения | Стандарт DIN 5480 | Стандарт DIN 5480 |
Области применения в металлообработке
Угловые приводные блоки незаменимы при выполнении комплексной обработки деталей за одну установку. Основные сферы применения:
- Обработка периферийных элементов на токарных деталях
- Сверление и растачивание отверстий в радиальном направлении
- Фрезерование пазов, шпоночных канавок, фасок
- Нарезание резьбы метчиками и резцами
- Зенкерование и развертывание отверстий
💡 Практические советы
- При выборе блока учитывайте максимальный диаметр обрабатываемого отверстия и требуемую точность
- Регулярно проверяйте биение инструмента - оно не должно превышать 0,01 мм
- Используйте только качественные цанги соответствующих размеров для минимизации вибраций
- Соблюдайте рекомендованные производителем скорости резания и подачи
Стандарты и совместимость
Угловые приводные блоки производятся в соответствии с международными стандартами VDI (Verein Deutscher Ingenieure). Наиболее распространенные типоразмеры:
- VDI30 - для средних нагрузок, диаметр цанги до ER20
- VDI40 - повышенной жесткости, диаметр цанги до ER32
- VDI50 - для тяжелых режимов обработки
⚠️ Частые ошибки при выборе
- Несоответствие типоразмера блока и револьверной головки станка
- Игнорирование максимальной частоты вращения блока при работе на высоких оборотах
- Использование нештатных переходников, снижающих жесткость системы
- Неучет габаритных ограничений при обработке мелких деталей
Критерии выбора углового приводного блока
При подборе оборудования учитывайте следующие факторы:
- Типоразмер хвостовика - должен точно соответствовать пазу револьверной головки
- Максимальная частота вращения - определяет возможности высокоскоростной обработки
- Биение на торце - критически важный параметр для прецизионных работ
- Диаметр используемого инструмента - определяет размер цангового патрона
- Материал и термообработка - влияют на износостойкость и ресурс
🔧 Технические нюансы
- Биение качественного блока не превышает 0,005-0,008 мм на торце
- Твердость рабочих поверхностей должна быть не менее 58-62 HRC
- Для работы с твердыми материалами выбирайте блоки с усиленными подшипниками
- При длительной работе на высоких оборотах используйте системы подачи СОЖ через блок
Эксплуатация и обслуживание
Для обеспечения длительного срока службы угловых приводных блоков рекомендуется:
- Регулярная очистка от стружки и загрязнений
- Своевременная смазка подшипниковых узлов
- Проверка состояния зубчатого зацепления
- Контроль момента затяжки крепежных элементов
- Хранение в сухом помещении с защитой от коррозии
Глоссарий терминов
VDI (Verein Deutscher Ingenieure) - стандарт немецкого инженерного союза, определяющий конструкцию и размеры быстросменных инструментальных систем.
ER-патрон - цанговая система зажима инструмента с повышенной точностью и надежностью.
Биение - отклонение траектории движения инструмента от идеальной окружности.
Револьверная головка - поворотный узел токарного станка с ЧПУ для установки нескольких инструментов.
Мнение эксперта: В современной металлообработке угловые приводные блоки стали неотъемлемым элементом оснастки для токарных станков с ЧПУ. На практике более 70% комплексной обработки деталей выполняется с их применением. Ключевой параметр при выборе - точность позиционирования: для большинства операций достаточно биения до 0,01 мм, но для прецизионных работ рекомендую блоки с биением не более 0,005 мм. Особое внимание уделяйте соответствию типоразмера - ошибка в 1 мм может привести к серьезным последствиям, включая поломку оборудования.
— Алексей Волков, ведущий инженер-технолог по металлообрабатывающему оборудованию, стаж 18 лет
