Цанговые патроны гидравлические

Современные цанговые патроны представляют собой высокотехнологичные зажимные устройства, которые обеспечивают надежную фиксацию прутковых заготовок при токарной обработке. Благодаря своей конструкции они позволяют достигать минимального биения и высокой точности позиционирования, что особенно важно при работе на станках с ЧПУ.

Конструктивные особенности и принцип работы

Основу конструкции цангового патрона составляет цанга – пружинящая разрезная втулка с конической наружной поверхностью. При зажиме цанга сжимается, равномерно обжимая заготовку по всей окружности. Гидравлические модели дополнительно оснащаются встроенным гидроцилиндром, который создает необходимое усилие зажима.

Ключевые технические параметры

При выборе цангового патрона необходимо учитывать несколько основных характеристик, которые определяют его совместимость с оборудованием и возможности обработки.

Основные характеристики цанговых патронов

Преимущества гидравлических цанговых патронов

Гидравлические модели обладают рядом существенных преимуществ по сравнению с механическими аналогами, что делает их предпочтительным выбором для современного производства.

• Высокая точность позиционирования – минимальное биение обеспечивает качественную обработку
• Равномерное распределение усилия – гидравлика создает равномерное давление по всей окружности
• Быстрый зажим/разжим – сокращение вспомогательного времени
• Надежность и долговечность – герметичная конструкция защищает от загрязнений
• Автоматизация процессов – возможность интеграции в автоматические линии

Области применения и специфика использования

Цанговые патроны нашли широкое применение в различных отраслях промышленности, где требуется высокая точность обработки прутковых материалов.

Токарная обработка на станках с ЧПУ

На современных токарных станках с ЧПУ цанговые патроны используются для обработки прутка небольшого и среднего диаметра. Они обеспечивают высокую повторяемость и стабильность процессов, что особенно важно при серийном производстве.

Обработка точных деталей

В приборостроении, медицинской и аэрокосмической промышленности, где требования к точности особенно высоки, цанговые патроны являются незаменимым инструментом.

Критерии выбора цангового патрона

Правильный выбор цангового патрона требует учета множества факторов, связанных как с характеристиками оборудования, так и с особенностями технологического процесса.

Совместимость со станком

Первым и самым важным критерием является совместимость с токарным станком. Необходимо учитывать:

1. Тип и размер конуса шпинделя (A5, A6, A8)
2. Максимальную частоту вращения шпинделя
3. Наличие гидростанции и ее параметры
4. Свободное пространство в зоне обработки

Технологические требования

При выборе также следует учитывать особенности обрабатываемых деталей:

• Диаметр и материал прутка
• Требуемая точность обработки
• Режимы резания (скорость, подача, глубина)
• Серийность производства

Модельный ряд и спецификации

В нашем каталоге представлены цанговые патроны Chandox различных типоразмеров, предназначенные для решения широкого круга задач.

Модели для средних диаметров

Патроны серии CK30 и CK42 предназначены для обработки прутка диаметром до 42 мм. Они отличаются компактными размерами и высокой скоростью вращения.

Усиленные модели для тяжелых условий

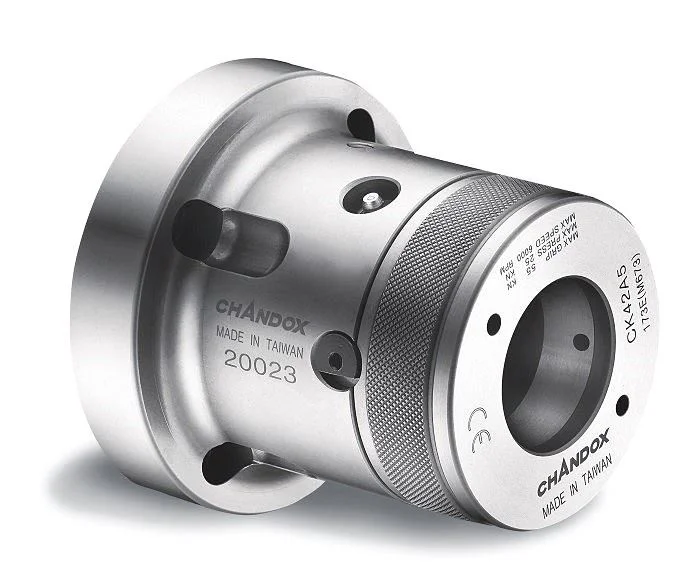

Патроны CK52 с установочным диаметром 165 мм создают усилие зажима до 6620 kgf, что позволяет работать с более твердыми материалами и агрессивными режимами резания.

Мнение эксперта: В современном машиностроении цанговые патроны стали стандартом для высокоскоростной обработки прутковых материалов. На основе нашего 15-летнего опыта работы с промышленным оборудованием могу отметить, что правильный подбор цангового патрона позволяет повысить производительность на 20-30% за счет сокращения вспомогательного времени и увеличения скорости резания. Особенно важно учитывать, что для сталей и твердых сплавов требуется на 15-20% большее усилие зажима, чем для алюминиевых сплавов. Также рекомендую обращать внимание на балансировку – даже незначительный дисбаланс на скоростях выше 5000 об/мин может привести к преждевременному износу подшипников шпинделя.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет

Обслуживание и эксплуатация

Для обеспечения длительного срока службы цанговых патронов необходимо соблюдать правила эксплуатации и проводить регулярное техническое обслуживание.

Регламентные работы

Регулярное обслуживание включает в себя:

• Очистку от стружки и загрязнений
• Проверку состояния уплотнений
• Контроль усилия зажима
• Проверку биения
• Смазку подвижных частей

Цанговые патроны продолжают оставаться одним из наиболее эффективных решений для токарной обработки прутковых материалов, сочетая в себе высокую точность, надежность и производительность. Правильный выбор и грамотная эксплуатация позволяют максимально раскрыть потенциал современного токарного оборудования.
