Цанги цилиндрические

Цилиндрические цанги представляют собой прецизионные зажимные элементы, которые устанавливаются в цанговые патроны токарных станков. Их основная задача – обеспечить точное центрирование и надежную фиксацию режущего инструмента или заготовки во время обработки.

Конструктивные особенности и принцип работы

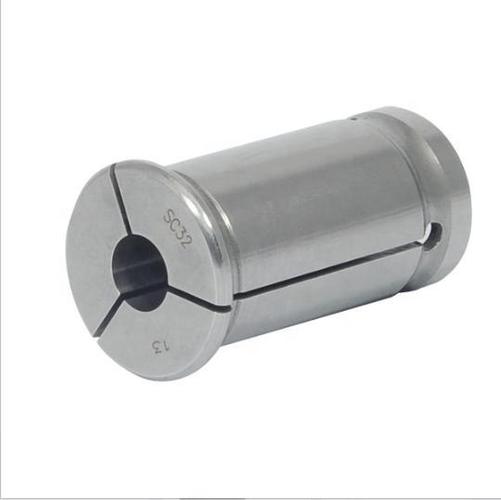

Цанга цилиндрической формы имеет продольные прорези, которые создают упругие лепестки. При затягивании гайки цангового патрона эти лепестки равномерно сжимаются, плотно обхватывая инструмент по всей окружности. Такая конструкция обеспечивает равномерное распределение зажимного усилия и минимальное смещение оси инструмента.

Основные технические характеристики

При выборе цилиндрических цанг необходимо учитывать несколько ключевых параметров, которые определяют их совместимость с оборудованием и эффективность работы:

Области применения цилиндрических цанг

Данный тип оснастки широко используется в различных отраслях металлообработки:

• Токарная обработка – для закрепления сверл, разверток, метчиков и другого инструмента
• Фрезерные работы – в составе цанговых патронов для фрезерных станков
• Сверлильные операции – точное позиционирование сверл различного диаметра
• Автоматизированное производство – в системах быстрой смены инструмента

Серии и стандарты цилиндрических цанг

В промышленности распространены несколько стандартных серий, различающихся наружным диаметром и конструктивными особенностями:

• Серия SC25 – для патронов диаметром 25 мм, подходит для инструмента малых диаметров
• Серия SC32 – наиболее распространенный стандарт для универсального оборудования
• Серия SC40 – усиленная конструкция для тяжелых режимов обработки
• Серия ER – альтернативный стандарт с увеличенным диапазоном зажима

Критерии выбора цилиндрических цанг

Для обеспечения оптимальной работы оборудования и качества обработки следует учитывать:

Точность позиционирования

Этот параметр определяет, насколько точно инструмент будет расположен относительно оси шпинделя. Для чистовых операций требуются цанги с точностью центрирования не более 0.01 мм, для черновых – допустимо до 0.03 мм.

Материал изготовления

Качественные цанги изготавливаются из инструментальной стали с последующей термообработкой. Это обеспечивает необходимую упругость лепестков и износостойкость рабочих поверхностей.

Диапазон зажимаемых диаметров

Каждая цанга рассчитана на определенный диаметр инструмента. Использование цанг с плавающим диапазоном зажима возможно, но снижает точность и надежность фиксации.

Эксплуатация и обслуживание

Правильное использование цилиндрических цанг значительно продлевает их срок службы и поддерживает точность оборудования:

• Перед установкой очищайте конус цанги и посадочное место в патроне
• Избегайте перетяжки – это приводит к деформации и сокращению ресурса
• Периодически проверяйте биение установленного инструмента
• Своевременно заменяйте изношенные цанги для сохранения качества обработки

Контроль состояния и диагностика

Регулярный осмотр позволяет выявить проблемы на ранней стадии:

• Проверяйте отсутствие заусенцев и повреждений на лепестках
• Контролируйте равномерность износа рабочих поверхностей
• Измеряйте фактическое биение инструмента в цанге
• Следите за состоянием резьбовых соединений

Мнение эксперта: В практике металлообработки точность цанговой системы напрямую влияет на качество готовой продукции. Наиболее критичны первые 0.01 мм биения – их превышение ведет к ухудшению шероховатости поверхности и снижению стойкости инструмента на 15-20%. Рекомендую использовать цанги с точностью центрирования не ниже 0.015 мм для ответственных операций и регулярно проводить контроль биения – не реже 1 раза в месяц при интенсивной эксплуатации. Особое внимание уделяйте чистоте посадочных поверхностей: даже мельчайшая частица стружки диаметром 0.05 мм может увеличить биение в 3-5 раз.

— Андрей Волков, ведущий инженер-технолог по металлообработке, стаж 18 лет
