Цанги для метчиков ER

Предназначены для надежного крепления метчиков при нарезании резьбы на станках с ЧПУ и другом оборудовании. Обеспечивают точную центровку инструмента и исключают биение во время обработки.

Найдено товаров: 59

Сортировка:

Сбросить все

Наименование	Диаметр, мм	Длина, L	Размер цанги
Цанга ER25-G для метчиков с четырехгранным хвостовиком 4.5×3.55 мм тип ER-G	-	34 мм	-
Цанга ER32G-12.5×10 для метчиков с четырехгранным хвостовиком диаметр 12.5 мм	-	-	ER32
Цанга ER32G-3.15×2.5 для метчиков с четырехгранником тип ER-G диаметр 3.15 мм	-	-	-
Цанга ER32G-4.5×3.4 для метчиков с четырехгранным хвостовиком тип ER-G диаметр 4.5 мм	-	-	-
Цанга ER32G-5×4 для метчиков с квадратным хвостовиком 5 мм и четырехгранником 4×4 мм	-	-	-
Цанга ER32G-6.2×5 для метчиков с четырехгранным хвостовиком тип ER-G диаметр 6.2 мм	-	-	-

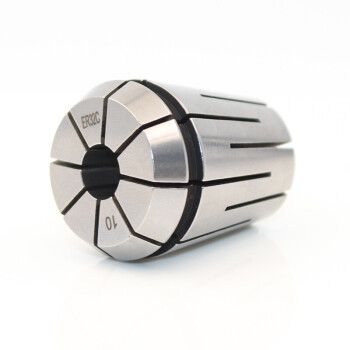

Цанга ER32G-6×4.9 для метчиков с четырехгранным хвостовиком тип ER-G диаметр 6 мм	-	-	-
Цанга ER32-G для метчиков с четырехгранным хвостовиком 14×11.2 мм тип ER-G держатель резьбонарезного инструмента	-	-	-
Цанга ER32G для метчиков с четырехгранным хвостовиком 2.8×2.1 мм тип ER-G	-	-	-
Цанга ER32-G для метчиков с четырехгранным хвостовиком 3.55×2.8 мм тип ER-G	-	-	-
Цанга ER-G ER16 для метчиков с четырехгранным хвостовиком 4 мм хвостовик 3.15x3.15 мм	-	-	-
Цанга ER-G ER25 для метчиков с четырехгранником 5×4 мм цанговый патрон	-	-	ER25
Цанга ER-G ER25 для метчиков с четырехгранным хвостовиком 8×6.3 мм тип G	-	-	ER25
Цанга ER-G ER32 для метчиков с квадратным хвостовиком 12×9 мм тип ER32G-12×9	-	-	-
Цанга ER-G ER32 для метчиков с квадратным хвостовиком 8.5×6.5 мм держатель резьбонарезного инструмента	-	-	-
Цанга ER-G ER32 для метчиков с квадратным хвостовиком 9×7 мм тип ER32G-9×7	-	-	-
Цанга ER-G ER32 для метчиков с четырехгранником 16×12 мм тип G для резьбонарезных патронов	-	-	-
Цанга ER-G ER32 для метчиков с четырехгранником 18×14.5 мм диаметр 33 мм	-	-	ER32
Цанга ER-G ER32 для метчиков с четырехгранником 3×2.5 мм тип G с конусом ER32	-	-	-
Цанга ER-G ER32 для метчиков с четырехгранным хвостовиком 11×9 мм диаметр 33 мм	-	-	-
Цанга ER-G ER32 для метчиков с четырехгранным хвостовиком 13×10 мм тип G	-	-	ER32
Цанга ER-G ER32 для метчиков с четырехгранным хвостовиком 14×11 мм диаметр 33 мм	-	-	-
Цанга ER-G ER32 для метчиков с четырехгранным хвостовиком 15×12 мм тип G	-	-	ER32
Цанга ER-G ER32 для метчиков с четырехгранным хвостовиком 19×15 мм тип G	-	-	-

1 2 3

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Цанги для метчиков". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Специализированные зажимные устройства, которые используются для фиксации метчиков при выполнении резьбонарезных операций на фрезерных, токарных и сверлильных станках. Отличаются высокой точностью позиционирования и минимальным радиальным биением, что особенно важно для получения качественной резьбы.

Конструктивные особенности и преимущества

Цанги для метчиков имеют уникальную конструкцию, адаптированную под специфику резьбонарезных работ. В отличие от стандартных цанг, они оснащены специальными элементами для передачи крутящего момента и компенсации осевых перемещений.

Ключевые преимущества использования

Высокая точность центровки метчика относительно оси шпинделя
Минимальное биение (до 0,01 мм) для качественного нарезания резьбы
Равномерное распределение зажимного усилия по всей длине контакта
Возможность компенсации осевых перемещений при реверсивном вращении
Долговечность и стабильность характеристик в течение всего срока службы

Технические характеристики и параметры выбора

При подборе цанг для метчиков необходимо учитывать несколько ключевых параметров, которые определяют совместимость с оборудованием и метчиками.

Основные параметры

Параметр	Описание	Типичные значения
Тип цангового патрона	Система зажима	ER-16, ER-20, ER-25, ER-32, ER-40
Диаметр метчика (W)	Рабочий диаметр инструмента	от 2,5 до 20 мм
Длина цанги (L)	Габаритный размер	стандартные и удлиненные версии
Конструкция хвостовика	Тип соединения	с четырехгранником, с резьбой

💡 Практические советы

Подбирайте цангу с запасом по диаметру - разница между метчиком и цангой не должна превышать 1 мм
Для метчиков малого диаметра используйте цанги с минимальным биением серии Precision
При работе с нержавеющими сталями выбирайте цанги с усиленной конструкцией
Регулярно очищайте посадочные поверхности от стружки и загрязнений

Области применения и совместимость

Цанги для метчиков находят применение в различных отраслях промышленности, где требуется нарезание резьбы с высокой точностью и производительностью.

Основные сферы использования

Машиностроение и автомобилестроение
Авиационная и космическая промышленность
Производство инструмента и оснастки
Энергетическое машиностроение
Ремонтные предприятия и сервисные центры

⚠️ Частые ошибки при выборе

Использование стандартных цанг вместо специализированных для метчиков
Несоответствие типа цанги системе ЧПУ станка
Игнорирование требований к биению при высокоточных работах
Неправильный подбор диаметра, приводящий к проскальзыванию метчика

Стандарты и производители

На рынке представлены цанги для метчиков от ведущих мировых производителей, соответствующие международным стандартам качества.

Основные стандарты

DIN 6499 - стандарт для цанговых патронов ER
ISO 15488 - международный стандарт для цанг
Производительные стандарты: HAIMER, REGO-FIX, GÜHRING

🔧 Технические нюансы

Цанги серии ER-G имеют специальный четырехгранник для передачи крутящего момента
Твердость рабочих поверхностей должна быть не менее 58-62 HRC
Для глубоких отверстий рекомендуются удлиненные версии цанг
Совместимость с гидропластинами повышает точность позиционирования

Критерии выбора для различных задач

Правильный подбор цанги для метчика напрямую влияет на качество резьбы и производительность обработки.
