Трапецеидальные винты

Предназначены для преобразования вращательного движения в линейное с высокой точностью. Используются в станках, подъемных механизмах и другом промышленном оборудовании.

Найдено товаров: 99

Сортировка:

Сбросить все

Наименование	Длина, мм	d2 maxi, мм	d2 mini, мм
Винт трапецеидальный TR 120-16-D из стали C45, шаг резьбы 16 мм, для преобразования вращательного движения в поступательное	-	-	-
Винт трапецеидальный TR-12-3-D VKE правосторонний сталь 12x3 мм	-	-	-
Винт трапецеидальный TR 12-3-D из стали C45, d=12 мм, шаг 3 мм, класс точности 200 мкм	-	10.415	10.191
Винт трапецеидальный TR 12-3-G из стали C45, d=12 мм, шаг 3 мм, L=300 см, класс точности 200 мкм	3000	-	-
Винт трапецеидальный TR12x3 L=300 мм сталь 45 правый ГОСТ 24737-81	-	10.415	10.191
Винт трапецеидальный TR12x3LH левой резьбы L=3000 мм сталь 45 ГОСТ 24737-81	-	-	-
Винт трапецеидальный TR-14-3-D VKE Ø14×3 мм правая резьба сталь точность 300 мкм/300мм	-	-	-
Винт трапецеидальный TR 14-3-D из стали C45, диаметр 14 мм, шаг резьбы 3 мм, длина 300 см	-	12.415	12.191

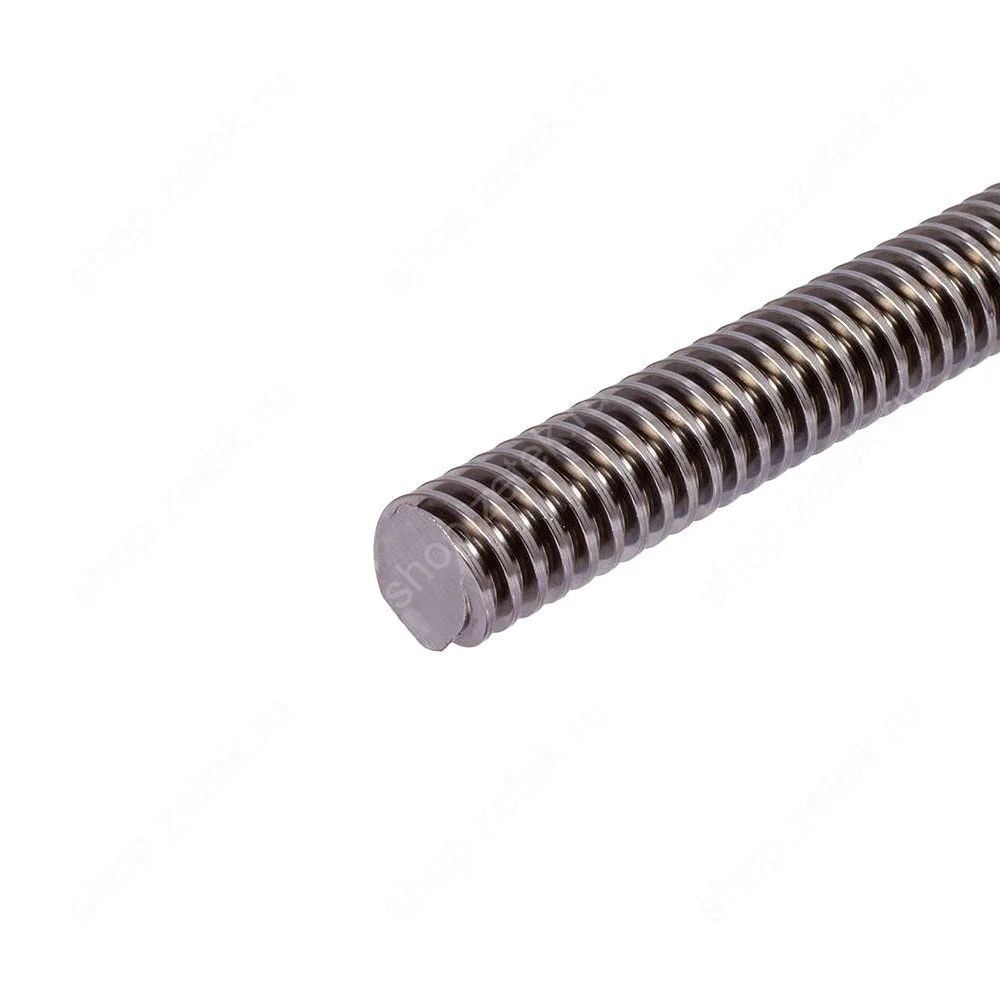

Винт трапецеидальный TR 14-3-G d=14 мм шаг 3 мм L=300 мм сталь C45	-	-	-
Винт трапецеидальный TR 14-4-D из стали C45 с шагом резьбы 4 мм для преобразования движения	300	-	-
Винт трапецеидальный TR 14-4-G сталь C45 d=14 мм шаг 4 мм L=300 мм класс точности 150 мкм	-	11.905	11.64
Винт трапецеидальный TR14x3 L=300 мм сталь 45 правый ГОСТ 24737-81	-	-	-
Винт трапецеидальный TR14x3LH левой резьбы L=3000 мм сталь 45 ГОСТ 24737-81	-	-	-
Винт трапецеидальный TR 16-4-D из стали C45, диаметр 16 мм, шаг резьбы 4 мм, длина 3000 мм	-	-	-
Винт трапецеидальный TR-16-4-D правосторонний сталь Ø16 мм шаг 4 мм точность 100 мкм/300мм	-	-	-
Винт трапецеидальный TR 16-4-G с упорной резьбой из стали C45, диаметр 16 мм, шаг 4 мм	3000	13.905	13.64
Винт трапецеидальный TR16х4 L=3000 мм сталь 45 прав.резьба класс точности 50 мкм/300 мм	-	13.905	13.64
Винт трапецеидальный TR16х4LH левой резьбы сталь 45 L=3000 мм класс точности 50 мкм	-	-	-
Винт трапецеидальный TR 18-4-D из стали C45, d=18 мм, шаг 4 мм, класс точности 50 мкм	300	-	-
Винт трапецеидальный TR 18-4-G из стали C45, d=18 мм, шаг 4 мм, L=300 см, класс точности 150 мкм	3000	-	-
Винт трапецеидальный TR-20-4-D VKE Ø20x4 мм правая резьба сталь точность 100 мкм/300мм	-	-	-
Винт трапецеидальный TR 20-4-D из стали C45, d=20 мм, шаг 4 мм, класс точности 50 мкм/300 мм	3000	17.905	17.64
Винт трапецеидальный TR 20-4-G с упорной резьбой из стали C45, d=20 мм, шаг 4 мм	-	17.905	17.64
Винт трапецеидальный TR20х4 L=3000 мм сталь 45 правый ГОСТ 24737-81	3000	-	-

1 2 3 4

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Трапецеидальные винты". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Трапецеидальные винты — ключевые элементы линейных механизмов, обеспечивающие точное позиционирование и передачу усилия. Их резьба имеет трапецеидальный профиль, что отличает их от других типов винтов и обеспечивает высокую надежность при значительных нагрузках.

Основные характеристики

При выборе трапецеидальных винтов учитывают несколько ключевых параметров:

Диаметр винта: от TR10 до TR24 и более
Шаг резьбы: определяет скорость перемещения
Материал: чаще всего сталь C45
Класс точности: влияет на допустимые отклонения
Направление резьбы: правая (R) или левая (L)

Области применения

Трапецеидальные винты широко используются в:

Станках ЧПУ
Подъемных механизмах
Промышленных роботах
Измерительном оборудовании

💡 Практические советы

Для высокоточных систем выбирайте винты с минимальным классом точности
При больших нагрузках предпочтительнее винты большего диаметра
Регулярно смазывайте резьбу для увеличения срока службы

⚠️ Частые ошибки при выборе

Несоответствие шага резьбы требованиям механизма
Игнорирование направления резьбы при замене
Выбор материала без учета условий эксплуатации

Критерии выбора

При подборе трапецеидального винта учитывайте:

Требуемую точность позиционирования
Рабочую нагрузку
Скорость перемещения
Условия эксплуатации (температура, влажность)

Мнение эксперта: В 80% случаев преждевременного выхода из строя трапецеидальных винтов виновата неправильная установка или отсутствие смазки. Для механизмов с нагрузкой более 500 кг рекомендуем винты диаметром от 20 мм с шагом не менее 4 мм. При правильном обслуживании срок службы может достигать 10 лет даже в интенсивной эксплуатации.

— Алексей Петров, ведущий инженер по линейным системам, стаж 12 лет
