Токарные патроны

Основные элементы станочной оснастки, без которых невозможно представить современное металлообрабатывающее производство. Эти устройства устанавливаются на шпиндели токарных станков и служат для надежного закрепления обрабатываемых деталей различной формы и размеров.

Виды и конструктивные особенности

В зависимости от принципа действия и конструкции, различают несколько основных типов токарных патронов, каждый из которых имеет свои преимущества и области применения.

Механические самоцентрирующие

Наиболее распространенный тип, в котором кулачки перемещаются синхронно при вращении ключом конического зубчатого колеса. Обеспечивают точную центровку круглых и шестигранных заготовок. Отличаются простотой конструкции и надежностью в эксплуатации.

Гидравлические

Используют давление рабочей жидкости для зажима заготовки. Обеспечивают равномерное распределение усилия на всех кулачках, что особенно важно при обработке тонкостенных деталей. Отличаются высокой производительностью и стабильностью зажимного усилия.

Пневматические

Работают на сжатом воздухе, что позволяет автоматизировать процесс зажима-разжима. Идеальны для серийного производства благодаря быстрой смене заготовок.

Рычажные

Применяются для крепления несимметричных и фасонных деталей. Каждый кулачек настраивается индивидуально, что обеспечивает гибкость в наладке.

Ключевые технические параметры

При выборе токарного патрона необходимо учитывать несколько основных характеристик, которые определяют его совместимость со станком и возможности обработки.

Области применения

Токарные патроны используются в различных отраслях промышленности для решения широкого спектра технологических задач.

• Машиностроение - обработка валов, втулок, фланцев
• Автомобильная промышленность - изготовление деталей трансмиссии и двигателя
• Авиастроение - производство высокоточных компонентов
• Энергетическое машиностроение - обработка крупногабаритных деталей
• Приборостроение - изготовление прецизионных элементов
• Ремонтные предприятия - восстановление изношенных деталей

Критерии выбора

Правильный подбор токарного патрона напрямую влияет на качество обработки и производительность труда. При выборе необходимо учитывать несколько ключевых факторов.

Тип производства

Для единичного производства подходят универсальные механические патроны, в то время как для серийного и массового производства целесообразно использовать быстродействующие гидравлические или пневматические системы.

Характер обрабатываемых деталей

Форма, размеры и материал заготовки определяют требования к зажимному устройству. Для несимметричных деталей необходимы патроны с независимой регулировкой кулачков.

Требования к точности

При обработке высокоточных деталей критически важна стабильность центрирования и минимальное биение.

Совместимость и монтаж

Установка токарного патрона требует соблюдения определенных правил и процедур для обеспечения безопасности и точности работы.

Типы крепления

• Резьбовое соединение - для станков малой и средней мощности
• Фланцевое крепление - обеспечивает высокую жесткость и точность
• Коническое соединение - для быстрой смены оснастки

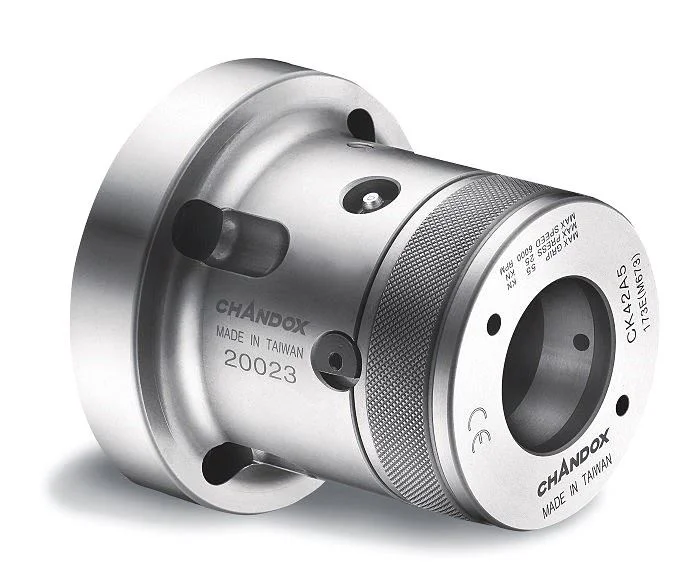

• Цанговый зажим - для высокоскоростной обработки

Процедура установки

1. Тщательная очистка посадочных поверхностей на шпинделе и патроне
2. Проверка биения установочных элементов
3. Предварительная центровка и закрепление
4. Окончательная затяжка с контролем усилия
5. Проверка работоспособности на холостом ходу

Обслуживание и эксплуатация

Правильное техническое обслуживание значительно продлевает срок службы токарных патронов и сохраняет их точность.

Регулярное обслуживание

• Ежедневная очистка от стружки и загрязнений
• Смазка подвижных элементов не реже 1 раза в неделю
• Проверка состояния кулачков и их замена при износе
• Контроль затяжки крепежных элементов
• Проверка точности центрирования каждые 3 месяца

Ремонт и восстановление

Большинство современных патронов подлежат ремонту и восстановлению. Замена изношенных кулачков, втулок и других элементов экономически целесообразна и позволяет вернуть устройству первоначальные характеристики.

Производители и стандарты

На рынке представлена продукция как отечественных, так и зарубежных производителей, каждый из которых предлагает решения для различных задач и бюджетов.

Ведущие производители

• Отечественные - ВНИИИНСТРУМЕНТ, САРМАТ, ТЕХНОАС
• Европейские - RÖHM (Германия), SMW Autoblok (Германия), Forkardt (Германия)
• Азиатские - Kitagawa (Япония), Chung I (Тайвань)

Стандарты качества

Производство токарных патронов регламентируется международными и национальными стандартами, включая ГОСТ, DIN, ISO, которые определяют требования к точности, безопасности и надежности.

Мнение эксперта: В современном производстве правильно подобранный токарный патрон - это не просто оснастка, а стратегический элемент технологического процесса. На практике до 30% брака при токарной обработке связано с неправильным закреплением заготовки. Особое внимание стоит уделять выбору патронов для станков с ЧПУ - здесь требования к точности и надежности значительно выше. Рекомендую всегда иметь в запасе комплект сменных кулачков разной формы, что позволяет быстро переналадить производство под новые задачи. Современные гидравлические патроны обеспечивают точность центрирования до 0,005 мм, что критически важно для ответственных деталей в авиационной и медицинской промышленности.

— Алексей Волков, ведущий инженер-технолог по металлообработке, стаж 18 лет
