Токарная оснастка

Комплекс устройств и приспособлений, которые устанавливаются на токарные станки для фиксации заготовок и режущего инструмента. Качественная оснастка напрямую влияет на точность выполняемых операций, скорость обработки и безопасность работы станочника.

Основные виды токарной оснастки

В металлообработке используется широкий спектр приспособлений, каждый из которых решает конкретные технологические задачи. Правильный подбор оснастки позволяет оптимизировать производственный процесс и добиться требуемого качества поверхности обрабатываемых деталей.

Патроны токарные

Устройства для закрепления заготовок на шпинделе станка. Различаются по конструкции и принципу действия:

• Самоцентрирующиеся патроны – обеспечивают одновременное и равномерное перемещение всех кулачков, идеальны для симметричных деталей
• Патроны с независимым перемещением кулачков – позволяют выставлять заготовку со смещенным центром, используются для сложных и несимметричных деталей
• Цанговые патроны – применяются для крепления пруткового материала малого диаметра
• Мембранные патроны – обеспечивают высокую точность позиционирования при чистовой обработке
• Сверлильные патроны – предназначены для зажима сверл и другого осевого инструмента

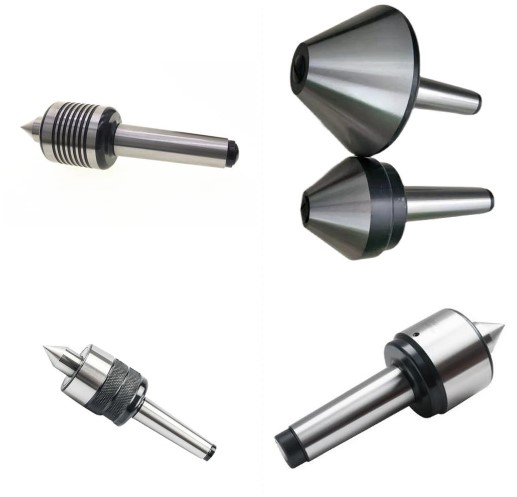

Центры токарные

Используются для поддержания заготовки при обработке в центрах. Различают:

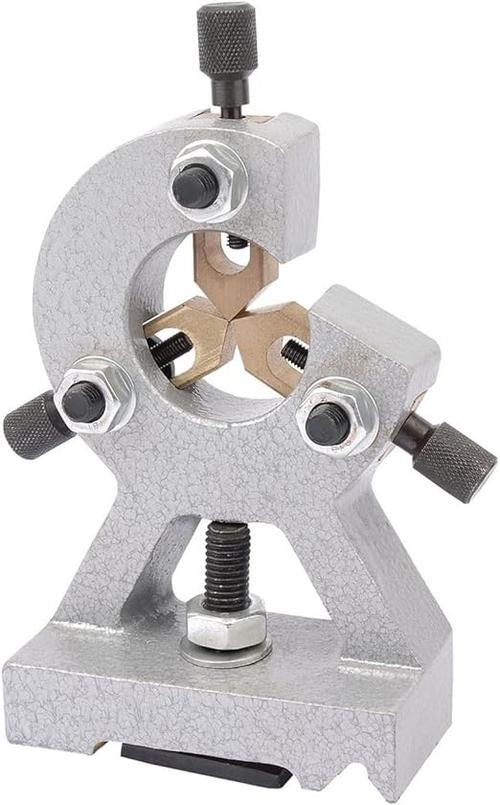

Люнеты

Подвижные и неподвижные опоры для поддержания длинных и тонких заготовок, предотвращающие прогиб под действием сил резания. Стационарные люнеты крепятся на направляющих станины, подвижные – на суппорте станка и перемещаются вместе с резцом.

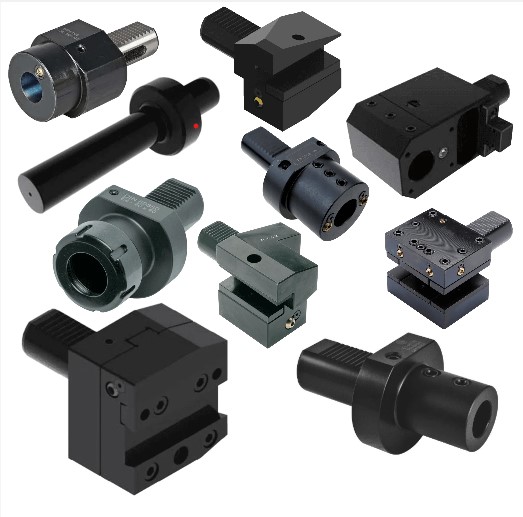

Резцедержатели

Устройства для крепления режущего инструмента на суппорте токарного станка. Основные типы:

• Однопозиционные – для установки одного резца
• Многопозиционные – позволяют быстро менять инструмент без переналадки
• Быстросменные – с механизированной сменой инструмента

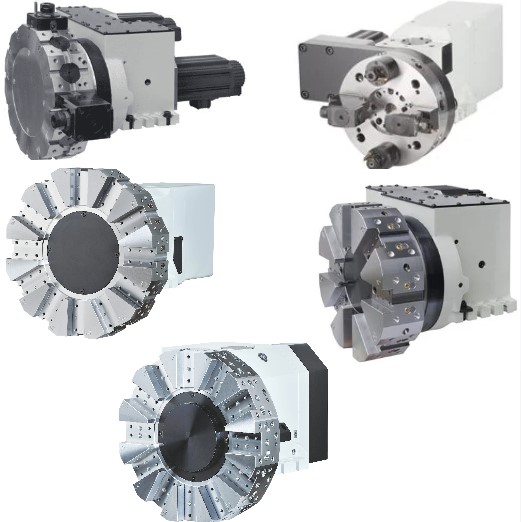

• Револьверные головки – для сложной обработки с использованием нескольких инструментов

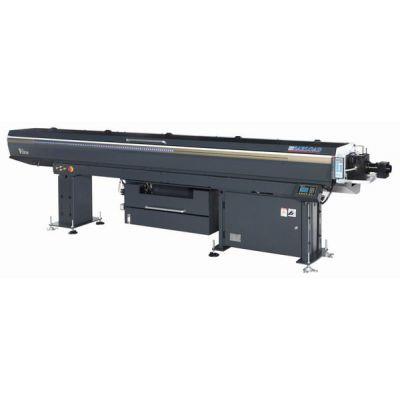

Дополнительные приспособления

Специализированные устройства, расширяющие технологические возможности токарной обработки:

• Планшайбы – для крепления несимметричных и сложных заготовок
• Оправки – для установки деталей с отверстием при обработке наружных поверхностей
• Делительные головки – для фрезерных операций на токарно-фрезерных станках
• Копировальные устройства – для серийного производства одинаковых деталей

Критерии выбора токарной оснастки

При подборе приспособлений необходимо учитывать несколько ключевых факторов:

Технические параметры станка

• Размер шпинделя (тип и диаметр фланца)
• Максимальное усилие зажима
• Диапазон рабочих скоростей
• Мощность привода

Характеристики обрабатываемых деталей

• Габаритные размеры и масса заготовки
• Точность обработки (квалитет)
• Материал заготовки и его механические свойства
• Тип производства (единичное, серийное, массовое)

Экономическая эффективность

• Стоимость оснастки и срок окупаемости
• Время переналадки между операциями
• Срок службы и ремонтопригодность
• Универсальность применения

Эксплуатация и обслуживание

Для обеспечения длительной и безотказной работы токарной оснастки необходимо соблюдать правила эксплуатации:

Монтаж и настройка

1. Очистка посадочных поверхностей от загрязнений
2. Проверка биения установленной оснастки
3. Настройка усилия зажима в соответствии с технологической картой
4. Пробный пуск на холостом ходу

Техническое обслуживание

• Регулярная очистка от стружки и СОЖ
• Своевременная смазка трущихся поверхностей

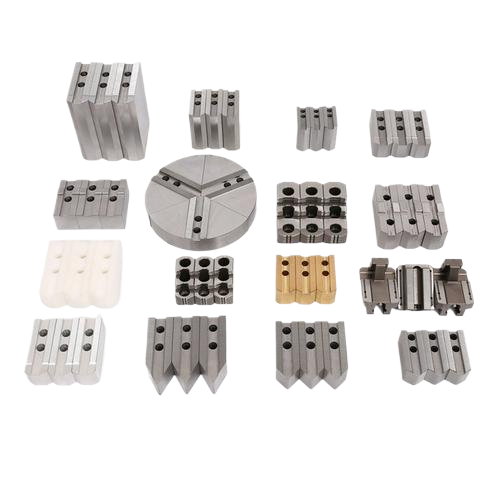

• Контроль состояния кулачков и центрирующих элементов
• Проверка точности позиционирования

Типовые неисправности и их устранение

Преимущества современной токарной оснастки

Современные производители предлагают решения, которые значительно повышают эффективность металлообработки:

Повышение точности

Прецизионная изготовленная оснастка обеспечивает минимальное биение и стабильное позиционирование заготовки, что позволяет добиться высоких классов точности обработки.

Сокращение вспомогательного времени

Быстросменные системы и стандартизированные элементы оснастки уменьшают время на переналадку оборудования между операциями.

Универсальность применения

Модульные системы позволяют комбинировать различные элементы для решения специфических технологических задач без приобретения специализированной оснастки.

Безопасность оператора

Современные конструкции предусматривают защиту от случайного раскрытия патрона, исключение вылета заготовки и другие меры безопасности.

Правильно подобранная токарная оснастка – залог эффективной и качественной обработки металлов. Она позволяет максимально использовать потенциал оборудования, снизить процент брака и повысить производительность труда. При выборе конкретных моделей рекомендуется консультироваться со специалистами, которые помогут подобрать оптимальное решение для ваших технологических задач.
