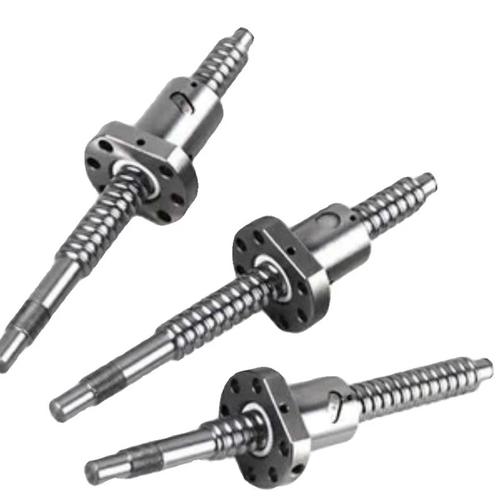

Шарико-винтовые передачи (ШВП) в сборе представляют собой готовые к установке прецизионные механизмы, состоящие из винта, гайки с циркулирующими шариками и элементов крепления. Они являются ключевыми компонентами в современных системах автоматизации, где требуются высокая точность, повторяемость и надежность.
Конструктивные особенности и принцип работы
Основное отличие ШВП в сборе от отдельных комплектующих — это предварительная сборка и юстировка всех компонентов на заводе-изготовителе. Конструкция включает ходовой винт с точной шариковой резьбой, гайку с системой рециркуляции шариков, уплотнения для защиты от загрязнений и смазочные материалы. При вращении винта шарики катятся по винтовой канавке, передавая усилие с минимальным трением, что обеспечивает КПД до 90% и более.
Ключевые технические параметры для выбора
При подборе конкретной модели необходимо анализировать несколько критически важных характеристик:
| Параметр | Обозначение | Описание и значение |
|---|---|---|
| Диаметр винта | d (мм) | Определяет жесткость и нагрузочную способность (например, 12, 14, 16, 20 мм) |
| Шаг резьбы | P (мм) | Влияет на скорость линейного перемещения и разрешающую способность |
| Допустимое динамическое усилие | C (N) | Основной параметр нагрузки (указывается в ньютонах, например: 21200N, 6860N) |
| Допустимое статическое усилие | Co (N) | Предельная нагрузка, которую может выдержать передача без движения |
| Длина винта | L (мм) | Определяет максимальный ход перемещения |
| Точность позиционирования | Класс | Обозначается классами (C3, C5, C7), где C3 — высочайшая точность |
Преимущества использования готовых сборочных единиц
- Сокращение времени запуска оборудования: Исключаются длительные процессы подбора компонентов, монтажа и юстировки.
- Гарантированная совместимость: Все элементы конструкции оптимизированы для совместной работы.
- Предварительная смазка: Сборка поставляется с завода с оптимальным количеством смазки, подобранной под заявленные нагрузки и скорости.
- Наличие крепежных элементов: В комплект часто входят фланцы, опорные подшипниковые узлы, муфты, что упрощает интеграцию.
💡 Практические советы по выбору
- Рассчитывайте необходимую динамическую нагрузку (C) с запасом не менее 20-30% от пиковой эксплуатационной.
- Для высокоскоростных применений обращайте внимание на класс точности и шаг резьбы — меньший шаг обеспечивает更高ую точность, но меньшую скорость.
- Учитывайте условия эксплуатации: наличие пыли, стружки, высоких температур требует выбора моделей с защитными уплотнениями и термостойкой смазкой.
- Проверяйте соответствие посадочных размеров (диаметр фланца, межосевое расстояние) на вашем оборудовании.
⚠️ Частые ошибки при выборе и монтаже
- Игнорирование осевой предварительной нагрузки: Неправильная регулировка преднатяга приводит к люфтам или быстрому износу.
- Несоосность при установке: Перекос между приводным валом и винтом создает дополнительные нагрузки и вибрации, drastically сокращая ресурс.
- Недостаточная или неправильная смазка: Использование неподходящей смазки или несоблюдение интервалов обслуживания — основная причина выхода из строя.
- Превышение критической скорости вращения: Длинные винты без дополнительных опор могут испытывать вибрации (эффект «винтового хлыста»).
Области применения
ШВП в сборе нашли широкое применение в различных отраслях промышленности, где требуется точное перемещение:
- Металлообрабатывающие станки с ЧПУ: Перемещение суппортов, столов, шпиндельных бабок.
- Промышленные роботы и манипуляторы: Positioning of arms, grippers, and other axes.
- Измерительное оборудование: Координатно-измерительные машины (КИМ) и сканеры.
- Автоматизация производства: Подающие механизмы, позиционеры, автоматические сборочные линии.
- Медицинская и оптическая техника: Точные микроскопы, диагностическое оборудование.
🔧 Технические нюансы обслуживания
- Регулярно проверяйте состояние защитных уплотнений и своевременно удаляйте загрязнения.
- Соблюдайте регламент смазки, используя только рекомендованные производителем пластичные или масляные смазки.
- Периодически проверяйте момент прокручивания винта на предмет заеданий или повышенного трения.
- Храните не установленные передачи в горизонтальном положении или подвешенными за фланец, чтобы избежать прогиба винта.
Мнение эксперта: В 90% случаев ремонта станков с ЧПУ проблемы с точностью позиционирования связаны с износом или неправильным монтажом ШВП. Наиболее критичен правильный выбор по динамической нагрузке. Например, для фрезерного станка средних размеров мы рекомендуем передачи с запасом по нагрузке не менее 30%. Частая ошибка — попытка сэкономить на классе точности. Для контурного фрезерования класс C5 является минимальным, в то время как для токарных операций может хватить и C7. Всегда запрашивайте паспорт с данными заводских испытаний на точность хода.
— Сергей Волков, ведущий инженер-механик по системам ЧПУ, стаж 18 лет
