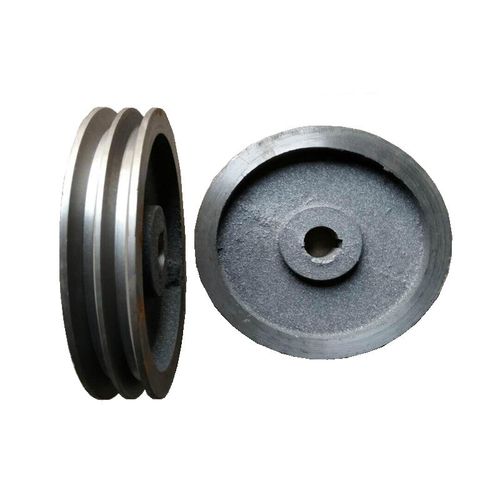

Клиновые шкивы серии SPC представляют собой важнейший компонент промышленных трансмиссий, предназначенный для работы с клиновыми ремнями соответствующего профиля. Данный стандарт характеризуется увеличенными размерами по сравнению с профилями A, B, C, что позволяет передавать значительные мощности в тяжелом машиностроении, горнодобывающем оборудовании, компрессорных установках и других ответственных механизмах.
Конструктивные особенности и технические параметры
Шкивы SPC изготавливаются из высококачественного чугуна или стали, что обеспечивает высокую прочность, износостойкость и балансировку даже при значительных скоростях вращения. Конструкция включает ступицу для крепления на вал и обод с канавками трапецеидального профиля, угол которого (параметр 'a, градусы') строго стандартизирован для обеспечения максимальной площади контакта с ремнем и предотвращения проскальзывания.
Ключевые геометрические параметры
При подборе шкива необходимо учитывать несколько критически важных размеров:
- Расчетный диаметр (Dp, мм) - определяет передаточное отношение и скорость вращения
- Наружный диаметр (R, мм) - габаритный размер шкива
- Диаметр посадки (dm, мм) - соответствует диаметру вала оборудования
- Ширина канавки (W pg, мм) - должна точно соответствовать профилю ремня
- Межосевое расстояние (F, мм) - важно для компоновки передачи
💡 Практические советы по подбору
- Всегда проверяйте соответствие профиля ремня и шкива - несовпадение приведет к ускоренному износу
- Учитывайте минимальный и максимальный диаметры, рекомендованные для конкретного типа оборудования
- Для высокооборотистых механизмов выбирайте динамически сбалансированные шкивы
- При заказе шкива под расточку укажите точный диаметр вала и тип шпоночного паза
Области применения шкивов SPC
Благодаря способности передавать значительные крутящие моменты, шкивы профиля SPC нашли широкое применение в различных отраслях промышленности. Они устанавливаются в приводных системах вентиляторов и насосов большого объема, тяжелых конвейерных линий, дробильного и мельничного оборудования, деревообрабатывающих станков и другого мощного технологического оборудования.
Преимущества использования
- Высокая нагрузочная способность и надежность
- Уменьшенное проскальзывание благодаря увеличенной площади контакта
- Стандартизированные размеры обеспечивают взаимозаменяемость
- Длительный срок службы даже в условиях интенсивной эксплуатации
- Доступность различных исполнений (цельные, разъемные, под расточку)
⚠️ Частые ошибки при выборе и монтаже
- Несоответствие профиля шкива и ремня - приводит к быстрому износу и снижению КПД передачи
- Неправильная установка межосевого расстояния - вызывает повышенные нагрузки на подшипники
- Игнорирование необходимости проверки балансировки для высокоскоростных применений
- Использование несоответствующего крепежа может привести к аварийной ситуации
Таблица типоразмеров шкивов SPC
| Модель | Dp, мм | R, мм | Количество канавок | Материал |
|---|---|---|---|---|
| SPC 200 | 200 | 212 | 1-6 | Чугун/Сталь |
| SPC 225 | 225 | 237 | 1-6 | Чугун/Сталь |
| SPC 250 | 250 | 262 | 1-6 | Чугун/Сталь |
| SPC 280 | 280 | 292 | 1-6 | Чугун/Сталь |
| SPC 300 | 300 | 312 | 1-6 | Чугун/Сталь |
🔧 Технические нюансы монтажа
- Перед установкой очистите посадочное место на валу от загрязнений и заусенцев
- Проверьте соосность валов - несоосность не должна превышать 0,1 мм на 100 мм длины
- Используйте динамометрический ключ для затяжки крепежа с моментом, указанным производителем
- После установки проверьте свободное вращение шкива и отсутствие биений
Критерии выбора шкивов SPC
При подборе шкива необходимо учитывать несколько ключевых факторов: передаваемую мощность, скорость вращения, условия эксплуатации (температура, запыленность, агрессивная среда), а также конструктивные особенности оборудования. Для ответственных применений рекомендуется выбирать шкивы с динамической балансировкой, которая обеспечивает плавную работу на высоких оборотах.
Материалы изготовления
Большинство промышленных шкивов SPC изготавливаются из серого чугуна марки СЧ20-СЧ25, который обеспечивает хорошие демпфирующие свойства и износостойкость. Для особо тяжелых условий эксплуатации или высокооборотистых механизмов применяются стальные шкивы, обладающие повышенной прочностью и возможностью точной балансировки.
Мнение эксперта: В практике проектирования промышленных приводов мы рекомендуем всегда выбирать шкивы с запасом по мощности не менее 15-20%. Это особенно важно для оборудования с ударными нагрузками или частыми пусками. За 15 лет работы столкнулся с множеством случаев преждевременного выхода из строя ременных передач именно из-за работы на пределе возможностей. Для диаметров от 250 мм и выше обязательна проверка статической и динамической балансировки - дисбаланс всего в 5-10 грамм на периферии может создавать значительные вибрации, разрушающие подшипниковые узлы.
— Андрей Волков, ведущий инженер-конструктор по промышленным трансмиссиям, стаж 15+ лет
