Клиновые шкивы

Предназначены для передачи крутящего момента в приводных системах промышленного оборудования. Обеспечивают надежное сцепление с ремнями за счет клиновидной формы канавок, что позволяет передавать значительные мощности при компактных размерах.

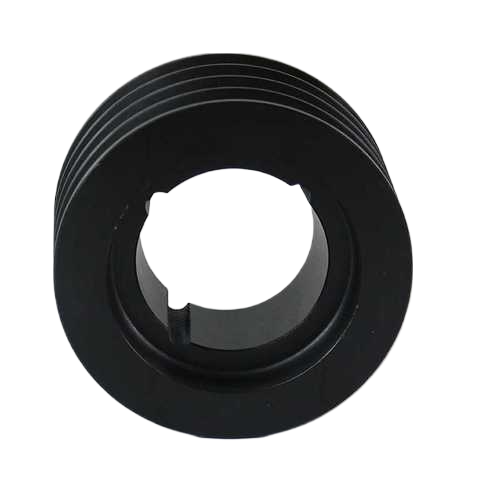

Шкивы клиновые PPV-J

Шкивы клиновые PPV-L

Шкивы клиновые SPA

Шкивы клиновые SPB

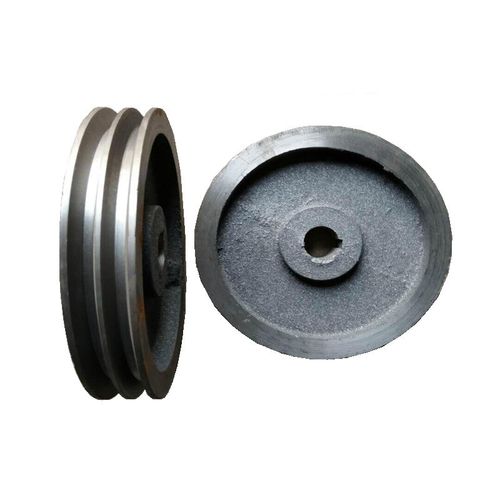

Шкивы клиновые SPC

Шкивы клиновые SPZ

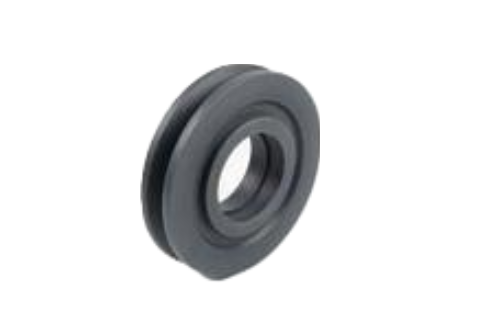

Шкивы клиновые PRB

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Шкивы клиновые". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Клиновые шкивы являются ключевым элементом ременных передач, широко применяемых в различных отраслях промышленности. Их основная функция — преобразование и передача вращательного движения от двигателя к рабочим механизмам через клиновые ремни. Конструкция с одним или несколькими ручьями (канавками) специфического профиля обеспечивает повышенное трение и предотвращает проскальзывание даже при значительных нагрузках.

Основные типы и серии клиновых шкивов

В нашем каталоге представлены шкивы различных серий, соответствующие международным стандартам и предназначенные для разных условий эксплуатации:

Шкивы серии SPA

Стандартные шкивы с углом канавки 34°, предназначены для ремней профиля A. Применяются в общем машиностроении, вентиляционном оборудовании, станках. Характеризуются балансом цены и надежности.

Шкивы серии SPB

Усиленные шкивы для ремней профиля B с увеличенной площадью контакта. Используются в приводах средней мощности: компрессорах, насосах, конвейерах. Обеспечивают повышенную нагрузочную способность.

Шкивы серии PRB

Профильные шкивы для узких клиновых ремней. Отличаются компактными размерами при высокой мощности передачи. Широко применяются в сельскохозяйственной технике и промышленных редукторах.

Шкивы серии PPV-J и PPV-L

Специализированные шкивы для поликлиновых ремней. Серия J предназначена для стандартных нагрузок, серия L — для тяжелых условий эксплуатации. Обеспечивают плавность хода и высокий КПД.

Ключевые технические параметры

При выборе клиновых шкивов необходимо учитывать несколько критически важных параметров:

Параметр	Обозначение	Описание	Единицы измерения
Диаметр наружный	De	Наружный диаметр шкива по выступам ручьев	мм
Расчетный диаметр	d	Диаметр, соответствующий нейтральному слою ремня	мм
Ширина обода	W pg	Общая ширина обода шкива	мм
Межосевое расстояние	E	Расстояние между центрами соседних ручьев	мм
Угол канавки	a	Угол между боковыми поверхностями ручья	градусы
Количество ручьев	R	Число канавок на шкиве	шт.

💡 Практические советы

Подбирайте шкивы и ремни одного профиля и от одного производителя
Учитывайте не только диаметр, но и угол канавки — несоответствие приведет к быстрому износу
Для высокооборотистых приводов используйте динамически сбалансированные шкивы
Регулярно проверяйте соосность валов — перекос сокращает ресурс в 2-3 раза

Области применения клиновых шкивов

Благодаря надежности и простоты конструкции, клиновые передачи нашли применение практически во всех отраслях промышленности:

Обрабатывающие станки — токарные, фрезерные, шлифовальные
Подъемно-транспортное оборудование — конвейеры, элеваторы, краны
Энергетическое оборудование — генераторы, насосы, компрессоры
Сельскохозяйственная техника — комбайны, тракторы, пресс-подборщики
Вентиляционные системы — промышленные вентиляторы, дымоудаление

⚠️ Частые ошибки при выборе

Игнорирование угла канавки — приводит к неплотному прилеганию ремня
Неучет ширины обода — может вызвать трение о соседние элементы конструкции
Экономия на балансировке для высокооборотистых приводов
Несоответствие посадочного диаметра валу — проскальзывание или повреждение вала

Преимущества клиноременных передач

По сравнению с другими типами передач, клиновые системы обладают рядом существенных преимуществ:

Плавность хода — отсутствие вибраций и шума
Компенсация несоосности — допускают небольшие перекосы валов
Простота обслуживания — легкая замена ремней без демонтажа оборудования
Демпфирование нагрузок — защита двигателя от ударных нагрузок
Высокий КПД — до 98% при правильном подборе и натяжении

🔧 Технические нюансы

Рекомендуемое натяжение ремня — прогиб 10-15 мм на каждые 100 мм межосевого расстояния
Минимальный диаметр шкива зависит от профиля ремня и скорости вращения
Для длительных сроков службы поддерживайте чистоту в зоне передачи — абразивы сокращают ресурс в 5 раз
Температурный диапазон работы стандартных шкивов: от -30°C до +80°C

Критерии выбора клиновых шкивов

Для корректного подбора шкива необходимо определить следующие параметры:

Тип профиля ремня (SPA, SPB, PRB и т.д.)
Расчетный диаметр (соответствует нейтральному слою ремня)
Количество ручьев (определяется передаваемой мощностью)
Посадочный диаметр (должен соответствовать диаметру вала)
Конструкция ступицы (сплошная, с отверстием, со шпоночным пазом)
Материал изготовления (чугун, сталь, алюминий, пластик)

Мнение эксперта: В практике ремонтов промышленного оборудования до 30% отказов приводов связаны с неправильным подбором шкивов. Наиболее критичен угол канавки — отклонение даже на 2 градуса от стандарта снижает ресурс ремня на 40-50%. Рекомендую всегда использовать шкивы и ремни одного производителя и одной серии. Для ответственных приводов с оборотами выше 1500 об/мин обязательна динамическая балансировка — несбалансированный шкив массой 5 кг при 3000 об/мин создает вибрационную нагрузку эквивалентную 50 кг, что приводит к ускоренному износу подшипников и seals.

— Сергей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
