Шиберные задвижки

Шиберные задвижки представляют собой тип запорной арматуры, в которой запирающий элемент выполнен в виде плоского диска (шибера), перемещающегося перпендикулярно потоку рабочей среды. Такая конструкция обеспечивает эффективное перекрытие трубопровода даже при работе с жидкостями, содержащими твердые включения, шламы и абразивные частицы.

Конструктивные особенности и принцип работы

Основной отличительной чертой шиберных задвижек является плоский запирающий элемент, который движется в направляющих пазах корпуса. При закрытии шибер полностью перекрывает проходное сечение, а при открытии – убирается в специальную камеру, обеспечивая минимальное гидравлическое сопротивление потоку.

Ключевые преимущества шиберных задвижек

• Возможность работы с вязкими и загрязненными средами
• Простая и надежная конструкция
• Минимальное гидравлическое сопротивление в открытом положении
• Ремонтопригодность и простота обслуживания
• Длительный срок службы даже в сложных условиях эксплуатации

Основные типы шиберных задвижек

В нашем каталоге представлены различные типы шиберных задвижек, классифицируемые по материалу изготовления и конструктивным особенностям.

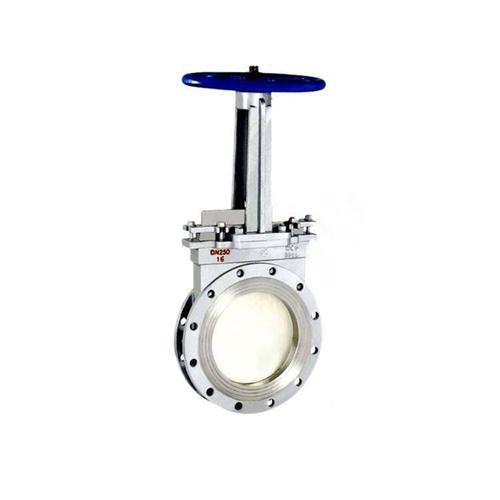

Задвижка шиберная стальная

Стальные модели отличаются повышенной прочностью и устойчивостью к механическим нагрузкам. Они применяются в системах с высоким рабочим давлением и температурой, а также в условиях агрессивных сред.

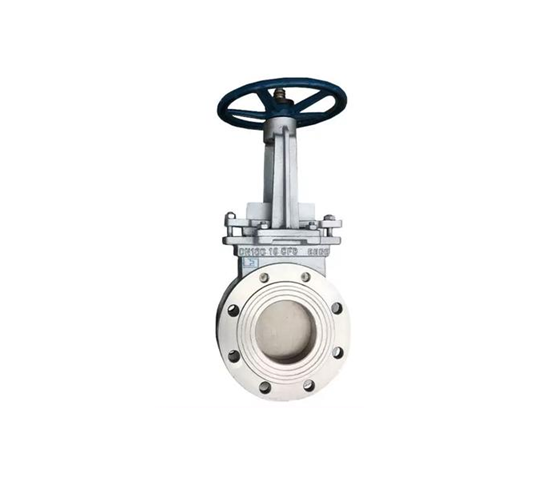

Задвижки шиберные из нержавеющей стали

Изделия из нержавеющей стали обладают высокой коррозионной стойкостью и химической инертностью. Идеально подходят для пищевой, фармацевтической и химической промышленности, где важна чистота транспортируемой среды.

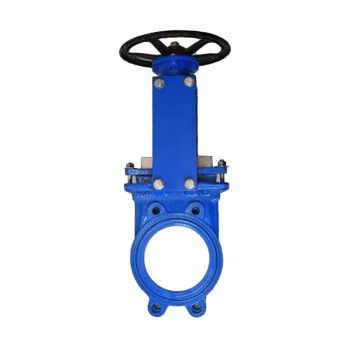

Задвижки шиберные чугунные

Чугунные задвижки – экономичное решение для систем водоснабжения, канализации и других коммунальных сетей. Обладают хорошими антикоррозионными свойствами и долговечностью при умеренных рабочих параметрах.

Технические характеристики и параметры выбора

Критерии выбора шиберной задвижки

1. Рабочая среда – учитывайте химическую агрессивность, вязкость и наличие абразивных частиц
2. Давление в системе – выбирайте задвижку с запасом по номинальному давлению
3. Температурный режим – материал должен выдерживать максимальные температуры среды
4. Частота циклов открытия/закрытия – для частых переключений предпочтительны модели с улучшенными уплотнениями
5. Условия монтажа – учитывайте доступное пространство и тип соединения с трубопроводом

Области применения шиберных задвижек

Шиберные задвижки находят широкое применение в различных отраслях промышленности благодаря своей универсальности и надежности.

Промышленное применение

• Химическая промышленность – для транспортировки агрессивных сред и суспензий
• Пищевая промышленность – в линиях переработки продуктов и CIP-мойках
• Целлюлозно-бумажная промышленность – для управления потоками пульпы и шламов
• Горнодобывающая промышленность – в системах гидротранспорта и обогащения
• Энергетика – для систем золошлакоудаления и водоподготовки

Коммунальное хозяйство

• Системы водоснабжения и канализации
• Очистные сооружения и станции аэрации
• Системы мелиорации и ирригации
• Ливневые канализации и дренажные системы

Стандарты и нормативная документация

Производство шиберных задвижек регламентируется международными и национальными стандартами, включая ГОСТ, DIN, ANSI/ASME. Основные стандарты касаются материалов изготовления, размеров присоединительных фланцев, испытаний на герметичность и прочность.

Ключевые стандарты

• ГОСТ 3706-93 – Задвижки шиберные
• ГОСТ 33259-2015 – Арматура трубопроводная. Фланцы
• DIN 3352 – Задвижки
• ANSI/ASME B16.34 – Требования к арматуре

Монтаж и эксплуатация

Правильный монтаж и эксплуатация шиберных задвижек – залог их долговечной и надежной работы. При установке необходимо обеспечить соосность с трубопроводом, равномерную затяжку крепежных элементов и отсутствие напряжений в корпусе.

Основные правила эксплуатации

• Перед вводом в эксплуатацию проведите визуальный осмотр и проверку на герметичность
• Обеспечьте свободный доступ к задвижке для обслуживания и ремонта
• Регулярно смазывайте движущиеся части согласно инструкции производителя
• Не допускайте работу задвижки в промежуточных положениях как рабочее состояние
• Своевременно выполняйте техническое обслуживание и замену изношенных деталей

Мнение эксперта: За 15 лет работы с промышленной арматурой я убедился, что правильный выбор шиберной задвижки позволяет избежать до 80% проблем в эксплуатации. Особое внимание стоит уделить материалу уплотнения – для агрессивных сред рекомендую EPDM или Viton, а для абразивных сред оптимальны полиуретановые уплотнения. Статистика показывает, что задвижки с правильно подобранными уплотнениями служат в 2-3 раза дольше. Также важно учитывать, что чугунные задвижки выдерживают до 5000 циклов переключения, а стальные – до 10000 циклов при правильном обслуживании.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
