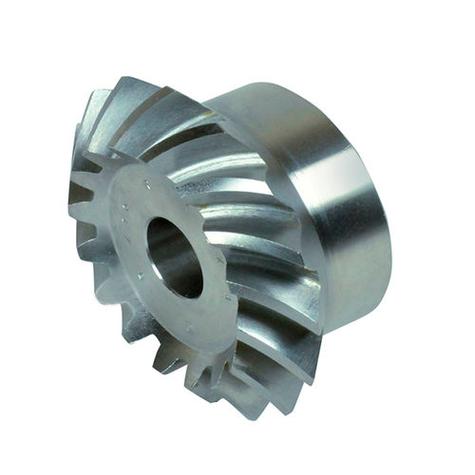

Конические шестерни

Конические зубчатые колеса представляют собой ключевые компоненты механических передач, где требуется изменение направления вращения. Их коническая форма позволяет эффективно передавать усилие между валами, расположенными перпендикулярно друг другу, что делает их незаменимыми в конструкциях редукторов, дифференциалов и различных приводных системах промышленного оборудования.

Конструктивные особенности и принцип работы

Геометрия зуба конической шестерни спроектирована таким образом, чтобы обеспечивать постепенное и плавное зацепление. Это минимизирует ударные нагрузки и шумность работы даже на высоких скоростях. Основные элементы конструкции включают в себя делительный конус, вершину конуса, внешнее и внутреннее дополнительные конусы.

Основные технические параметры

При выборе конической шестерни необходимо ориентироваться на ряд критически важных параметров, определяющих её совместимость и рабочие характеристики:

• Модуль зацепления (M): Определяет размер зуба и напрямую влияет на нагрузочную способность передачи. В нашем каталоге представлены шестерни с модулем M1,5, M2,5 и другими.
• Число зубьев (Z): Влияет на передаточное число и плавность хода. В паре работают шестерни с разным количеством зубьев, например, 16 и 32 для получения передаточного числа 1:2.
• Передаточное число: Соотношение чисел зубьев взаимодействующих шестерен (например, 1:1, 1:2, 2:3).
• Направление вращения: Обозначается как SX (sinistro - левое) или DX (destro - правое).
• Диаметр делительной окружности (Dp): Расчетный диаметр, определяющий геометрию зацепления.
• Диаметр ступицы (D1) и посадочный диаметр (A): Критичны для обеспечения правильной посадки на вал.
• Ширина зубчатого венца (F) и длина зуба (Lm): Влияют на прочность и долговечность.
• Масса: Важный параметр для расчета инерционных нагрузок и подбора приводного двигателя.

Области применения конических шестерен

Данный тип передач нашел широкое применение в различных отраслях промышленности благодаря своей надежности и компактности.

Промышленные редукторы

Являются основой коническо-цилиндрических редукторов, где коническая пара выполняет функцию изменения плоскости вращения, а цилиндрическая – понижения частоты вращения.

Станкостроение

Используются в приводах подач металлорежущих станков, поворотных механизмах, делительных головках.

Автомобильная промышленность

Главная передача в ведущих мостах автомобилей традиционно строится на основе конической или гипоидной передачи.

Прочие области

Робототехника, сельскохозяйственная техника, горнодобывающее оборудование, конвейерные системы – везде, где нужно изменить направление вращения вала.

Критерии выбора конической шестерни

Выбор конкретной модели зависит от комплекса взаимосвязанных факторов:

1. Расчетные нагрузки: Крутящий момент, который должна передавать пара.
2. Режим работы: Постоянный, переменный, с реверсом, с ударными нагрузками.
3. Требуемое передаточное число: Определяет соотношение чисел зубьев взаимодействующих шестерен.
4. Частота вращения: Влияет на требования к классу точности и балансировке.
5. Условия эксплуатации: Температура, наличие абразивной пыли, агрессивных сред, требования к шумности.
6. Конструктивные ограничения: Посадочные диаметры, габариты available пространства.

Сравнительная таблица типов конических передач

Мнение эксперта: При подборе конической пары многие заказчики фокусируются лишь на модуле и количестве зубьев, упуская из виду класс точности и материал. Для нагруженных передач в редукторах экструдеров или дробильном оборудовании экономия на качестве термообработки выливается в замену узла уже через несколько месяцев. Рекомендую всегда запрашивать сертификаты с указанием твердости на поверхности (58-62 HRC) и в сердцевине (30-35 HRC) для цементованных сталей. Также обращайте внимание на чистоту поверхности зуба после шлифовки – микротрещины и прижоги являются концентраторами напряжений. По нашему опыту, до 30% преждевременных отказов связаны именно с этими скрытыми дефектами.

— Андрей Волков, ведущий инженер-конструктор по приводам, стаж 18 лет
