Щиты управления двигателем (ЩУД)

Предназначены для управления и защиты электродвигателей в промышленных условиях. Обеспечивают безопасную работу оборудования с различными параметрами мощности и напряжения.

Найдено товаров: 43

Сортировка:

Наименование	Мощность	Ток	Цена
Щит управления двигателем ЩУД-3-1-380-0.75 для асинхронных электродвигателей 0.75 кВт 380В IP54 УХЛ3	0.75 кВт	2.3 А	66 738 ₽
Щит управления двигателем ЩУД-3-1-380-1.5 с частотным преобразователем 380В 1.5кВт IP54 УХЛ3	1.5 кВт	7.5 А	67 348 ₽
Щит управления двигателем ЩУД-2-1-380-5.5 для плавного пуска 5.5 кВт 380В IP54 УХЛ3	5.5 кВт	11 А	68 194 ₽
Щит управления двигателем ЩУД-2-1-380-7.5-0-2-12-IP54 для плавного пуска 7.5 кВт 380В 15А	-	-	70 190 ₽
Щит управления двигателем ЩУД-2-1-380-11 для плавного пуска 11 кВт 380В 22А IP54 УХЛ3	11 кВт	22 А	71 960 ₽
Щит управления двигателем ЩУД-2-1-380-15 для плавного пуска 15 кВт 380В IP54 УХЛ3	15 кВт	30 А	74 230 ₽
Щит управления двигателем ЩУД-3-1 с частотным преобразователем 380В 2.2 кВт 6А IP54 УХЛ3	2.2 кВт	-	74 767 ₽
Щит управления двигателем ЩУД-3-1-380-4-0-2-12-IP54 для электродвигателей 4 кВт 380В 8.5А	4 кВт	8.5 А	76 495 ₽
Щит управления двигателем ЩУД-2-1 для асинхронного двигателя 18.5 кВт 380В 37А IP54 УХЛ3	-	-	77 291 ₽
Щит управления двигателем ЩУД-2-1-380-22 для плавного пуска 22 кВт 380В IP54 УХЛ3	22 кВт	-	82 212 ₽
Щит управления двигателем ЩУД-2-1-380-30-0-2-12-IP54 для плавного пуска 30 кВт 380В 60А	-	-	90 239 ₽

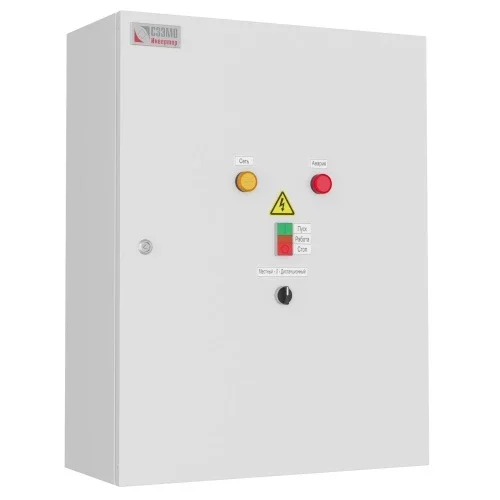

Щит управления двигателем ЩУД-2-1-380-37 для плавного пуска 37 кВт 380В 75А IP54 УХЛ3	37 кВт	75 А	92 494 ₽
Щит управления двигателем ЩУД-3-1 с частотным преобразователем 380В 5.5кВт 13А IP54 УХЛ3	5.5 кВт	13 А	93 797 ₽
Щит управления двигателем ЩУД-3-1 с частотным преобразователем 380В 7.5кВт 15А IP54 УХЛ3	7.5 кВт	-	99 427 ₽
Щит управления двигателем ЩУД-2-1-380-45 для плавного пуска 45 кВт 380В IP54	45 кВт	-	112 867 ₽
Щит управления двигателем ЩУД-2-1-380-55-0-2-12 для плавного пуска 55 кВт 380В 110А IP54 УХЛ3	55 кВт	110 А	122 354 ₽
Щит управления двигателем ЩУД-3-1-380-11 с преобразователем частоты 380В 11кВт 22А IP54 УХЛ3	11 кВт	22 А	130 789 ₽
Щит управления двигателем ЩУД-3-1 380В 15кВт 30А IP54 УХЛ3	15 кВт	-	144 329 ₽

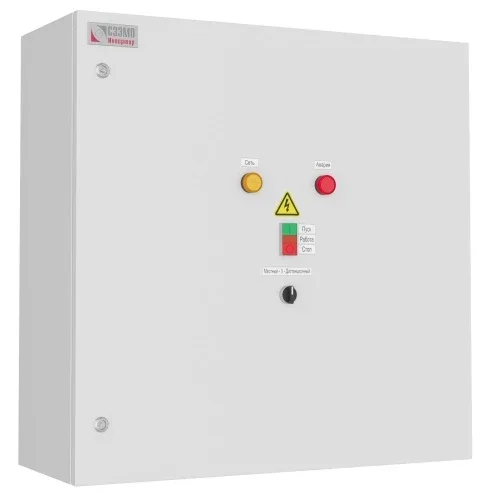

Щит управления двигателем ЩУД-3-1 с частотным преобразователем 380В 18.5кВт 37А IP54 УХЛ3	18.5 кВт	-	168 070 ₽
Щит управления двигателем ЩУД-2-1-380-75 для плавного пуска 75 кВт 380В IP54 УХЛ3	75 кВт	150 А	170 264 ₽
Щит управления двигателем ЩУД-2-1-380-90 для плавного пуска 90 кВт 380В IP54 УХЛ3	90 кВт	180 А	190 685 ₽

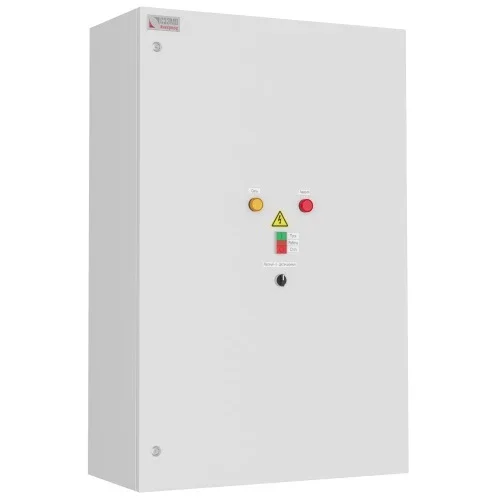

Щит управления двигателем ЩУД-3-1-380-22 с частотным преобразователем 22 кВт 380В IP54 УХЛ3	22 кВт	44 А	200 041 ₽
Щит управления двигателем ЩУД-2-1 для асинхронного двигателя 115 кВт 380В с плавным пуском IP54 УХЛ3	115 кВт	230 А	236 155 ₽
Щит управления двигателем ЩУД-3-1-380-30-0-2-12-IP54 для электродвигателей 30 кВт 380В 60А	30 кВт	60 А	246 900 ₽

1 2

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Щит управления двигателем (ЩУД), НКУ". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Щиты управления двигателем (ЩУД) представляют собой специализированные шкафы, предназначенные для контроля и защиты электродвигателей в промышленных системах. Они обеспечивают плавный пуск, остановку и регулировку работы двигателей, а также защищают оборудование от перегрузок, коротких замыканий и других аварийных ситуаций.

Основные характеристики ЩУД

Щиты управления двигателем различаются по техническим параметрам, которые определяют их область применения:

Напряжение: 380 В (стандартное для промышленных сетей)
Мощность: от 11 до 160 кВт (в зависимости от модели)
Ток: от 12 А (указывается в маркировке)
Степень защиты: IP54 (защита от пыли и брызг воды)
Габариты: стандартные размеры для монтажа в промышленных условиях

Области применения

ЩУД используются в различных отраслях промышленности:

Насосные станции и системы водоснабжения
Вентиляционные и климатические системы
Конвейерные линии и транспортеры
Подъемное оборудование и краны
Производственные линии и станки

💡 Практические советы

При выборе ЩУД учитывайте мощность двигателя и рабочий ток
Обращайте внимание на степень защиты (IP) в зависимости от условий эксплуатации
Проверяйте совместимость с системой управления предприятия

⚠️ Частые ошибки при выборе

Несоответствие мощности ЩУД параметрам двигателя
Пренебрежение степенью защиты для сложных условий работы
Отсутствие резерва по току для возможных перегрузок

Маркировка и обозначения

Типовая маркировка ЩУД включает основные параметры:

Пример маркировки	Расшифровка
ЩУД-2-1-380-11-0-2-12-IP54	2 - количество управляемых двигателей 1 - тип управления 380 - напряжение, В 11 - мощность, кВт 12 - номинальный ток, А IP54 - степень защиты

🔧 Технические нюансы

Для двигателей с тяжелым пуском рекомендуется выбирать ЩУД с плавным пуском
В условиях повышенной влажности необходима степень защиты не ниже IP54
При частых перегрузках стоит предусмотреть запас по току 20-30%

Мнение эксперта: В промышленной практике около 30% отказов двигателей связаны с неправильным подбором щитов управления. Особое внимание стоит уделять соответствию номинального тока ЩУД рабочему току двигателя с учетом возможных перегрузок. Для ответственных применений рекомендую выбирать модели с запасом по мощности 15-20% и обязательной защитой от перегрева.

— Александр Петров, ведущий инженер по электрооборудованию, стаж 18 лет
