Радиальные приводные блоки

Специализированные устройства для установки на токарные станки с ЧПУ, позволяющие расширить функциональные возможности оборудования за счет радиального позиционирования инструмента. Конструкция обеспечивает жесткое крепление и точную центровку, что критически важно для качественной обработки деталей.

Конструктивные особенности и принцип работы

Основу конструкции составляет корпус с системой крепления к револьверной головке станка и шпиндельным узлом для установки инструмента. Передача вращения осуществляется через приводные шлицы или зубья, что обеспечивает синхронное вращение с основным шпинделем станка.

Системы крепления и их особенности

В современных производственных условиях применяются различные системы крепления, каждая из которых имеет свои преимущества:

• VDI (Verein Deutscher Ingenieure) – немецкий стандарт с быстросменным креплением, наиболее распространен в Европе
• BMT (Block Tool Mounting) – японский стандарт с улучшенной жесткостью и точностью позиционирования
• Система Mori Seiki – специализированное крепление для станков соответствующего производителя

Ключевые технические параметры

При подборе радиального приводного блока необходимо учитывать комплекс технических характеристик, определяющих его совместимость со станком и возможности обработки.

Тип цанги и диапазон зажима

Наиболее распространены цанговые патроны ER с различными размерами:

Рабочее давление и подача СОЖ

Система подачи охлаждающей жидкости может быть внешней или внутренней. Внутренняя подача требует специальных уплотнений и рассчитана на давление до 30 Bar, что обеспечивает эффективное охлаждение и отвод стружки при глубоком сверлении.

Области применения и преимущества

Радиальные приводные блоки нашли широкое применение в различных отраслях машиностроения:

• Автомобилестроение – обработка валов, фланцев, корпусных деталей
• Авиационная промышленность – изготовление сложных деталей с прецизионной точностью
• Общее машиностроение – производство шкивов, шестерен, муфт и других типовых деталей
• Энергомашиностроение – обработка крупногабаритных деталей турбин и компрессоров

Преимущества использования

Внедрение радиальных приводных блоков в производственный процесс позволяет:

• Сократить время переналадки оборудования за счет быстросменных систем
• Повысить точность обработки благодаря жесткому креплению инструмента
• Расширить технологические возможности токарных станков
• Снизить количество брака за счет стабильности позиционирования
• Увеличить стойкость инструмента за счет эффективного охлаждения

Критерии выбора и подбор оборудования

Для оптимального выбора радиального приводного блока необходимо последовательно оценить несколько ключевых параметров:

1. Совместимость со станком – определите тип крепления (VDI, BMT, Mori Seiki) и размерный ряд
2. Технологические задачи – выберите тип цанги исходя из диаметров используемого инструмента
3. Режимы обработки – учитывайте максимальную скорость вращения и необходимость подачи СОЖ

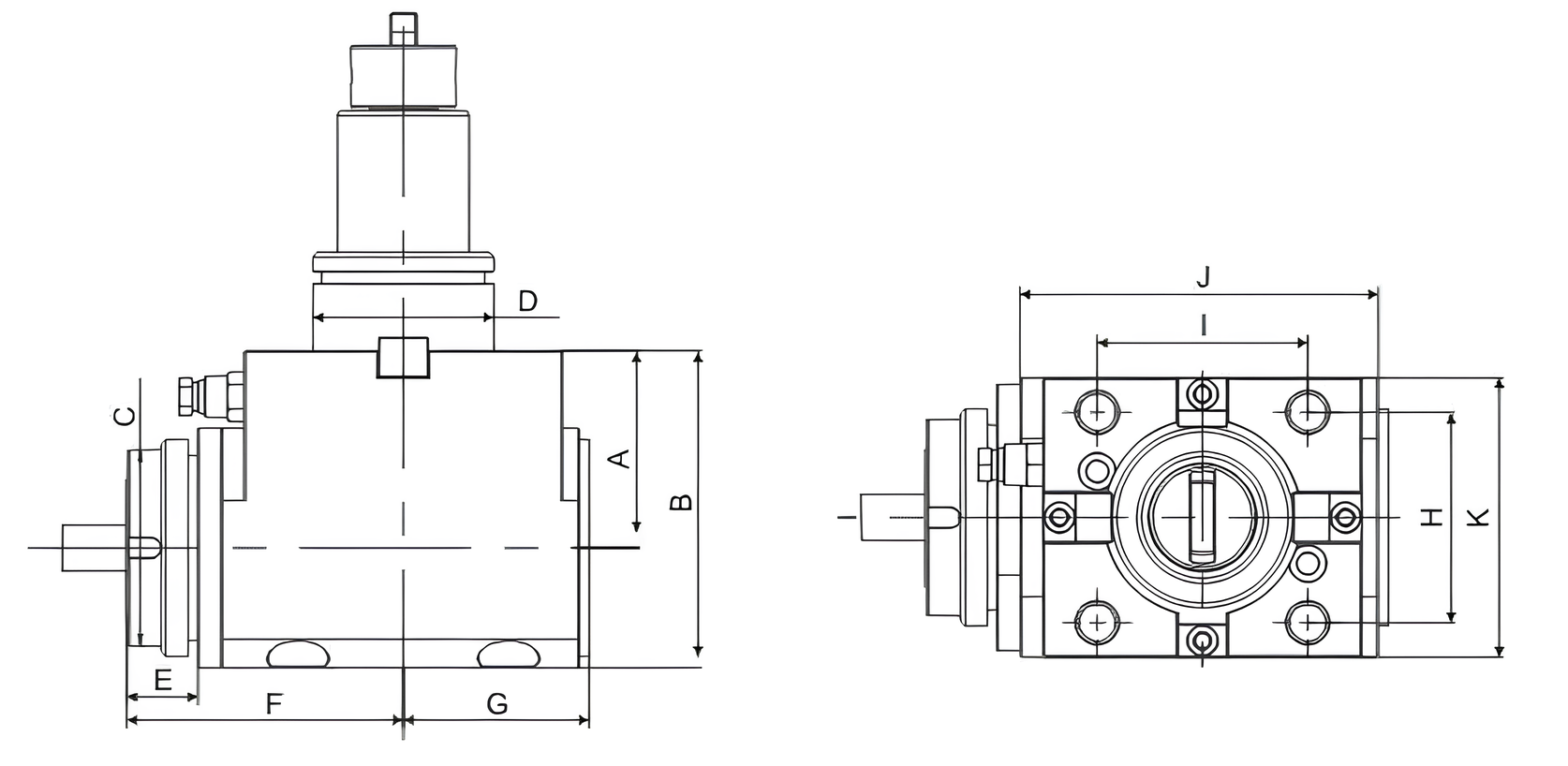

4. Габаритные ограничения – проверьте расстояние до центра и длину блока
5. Качество исполнения – обращайте внимание на марку стали, термообработку и точность изготовления

Сравнительная характеристика систем крепления

Эксплуатация и обслуживание

Правильная эксплуатация радиальных приводных блоков значительно продлевает их ресурс и сохраняет точность работы. Регулярное обслуживание включает очистку посадочных поверхностей, проверку состояния уплотнений и контроль биения.

Рекомендации по обслуживанию

• Очищайте приводные шлицы после каждой смены инструмента
• Проверяйте давление СОЖ в пределах паспортных значений
• Своевременно заменяйте изношенные цанги и уплотнения
• Контролируйте момент затяжки крепежных элементов
• Периодически проверяйте биение на контрольной оправке

Глоссарий терминов

VDI – система быстросменного крепления инструмента, стандартизированная Немецкой ассоциацией инженеров

BMT – блочное крепление инструмента с улучшенными характеристиками жесткости

СОЖ – смазывающе-охлаждающая жидкость, подаваемая в зону резания

Цанга ER – упругая разрезная втулка для зажима инструмента с конусом 8°

Расстояние до центра – параметр, определяющий максимальный радиус обрабатываемой детали

Мнение эксперта: В современном машиностроении радиальные приводные блоки стали неотъемлемым элементом оснащения токарных обрабатывающих центров. За 15 лет работы с промышленным оборудованием я наблюдал эволюцию от простых держателей к высокотехнологичным системам с внутренней подачей СОЖ под давлением до 30 Bar. Статистика нашего предприятия показывает, что правильный подбор приводного блока позволяет увеличить стойкость инструмента на 25-30% и снизить вибрации при обработке на 40%. Особое внимание рекомендую уделять балансировке – даже незначительный дисбаланс на скоростях 5000-6000 об/мин приводит к существенному ухудшению качества поверхности и преждевременному износу подшипниковых узлов.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
