Неизолированные провода представляют собой важнейший элемент систем передачи электроэнергии, используемый в воздушных линиях электропередач (ЛЭП) различного напряжения. Эти проводники изготавливаются из меди, алюминия или его сплавов и не имеют изоляционного покрытия, что обеспечивает эффективный теплоотвод и устойчивость к воздействию высоких температур.
Основные виды и марки неизолированных проводов
В промышленном применении наибольшее распространение получили несколько типов проводов, различающихся материалом жилы, конструкцией и назначением:
Провода марки А
Алюминиевые провода без изоляции, используемые для воздушных линий электропередач. Отличаются легкостью, коррозионной стойкостью и хорошей электропроводностью.
Провода марки АС
Сталеалюминиевые провода, состоящие из стального сердечника и алюминиевых проволок. Стальной сердечник обеспечивает высокую механическую прочность, что позволяет использовать их для ЛЭП большой протяженности.

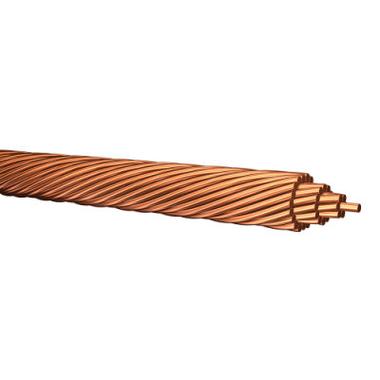

Провода марки МГ
Гибкие медные провода, применяемые для гибких токопроводов, подвесных линий и соединений в электроустановках.
💡 Практические советы
- При выборе сечения провода учитывайте не только токовую нагрузку, но и механические нагрузки от ветра и гололеда
- Для районов с агрессивной атмосферой рекомендуется использовать провода с защитным покрытием
- При проектировании ЛЭП учитывайте возможность расширения сети в будущем
Ключевые технические характеристики
При выборе неизолированных проводов необходимо учитывать следующие параметры:
| Характеристика | Описание | Значение |
|---|---|---|
| Номинальное сечение | Площадь поперечного сечения токопроводящей жилы | От 16 до 800 мм² |
| Материал проводника | Алюминий, сталь, медь или их комбинации | А, АС, МГ и др. |
| Количество жил | Конструктивное исполнение провода | Одножильные, многожильные |
| Диаметр провода | Наружный диаметр с учетом скрутки | Зависит от сечения и марки |
| Расчетная масса | Вес 1 км провода | От 50 до 3000 кг/км |
| Допустимый ток нагрузки | Максимальный длительный ток | Зависит от сечения и условий прокладки |
Области применения неизолированных проводов
Благодаря своим эксплуатационным характеристикам, неизолированные провода нашли широкое применение в различных отраслях:
Воздушные линии электропередач
Основное применение — магистральные и распределительные ЛЭП напряжением 0,4-1150 кВ. Провода марки АС используются для ответственных линий с большими пролетами.
Промышленные токопроводы
Для питания мощного промышленного оборудования, кранового хозяйства, подвижных механизмов.
Заземляющие устройства
Для создания контуров заземления электроустановок и молниезащиты.
⚠️ Частые ошибки при выборе
- Недооценка механических нагрузок при выборе сечения
- Игнорирование климатических условий региона
- Неправильный выбор марки провода для конкретных условий эксплуатации
- Экономия на качестве для ответственных линий
Критерии выбора неизолированных проводов
Правильный выбор провода определяет надежность и долговечность всей энергетической системы:
По номинальному напряжению
Выбор зависит от класса напряжения ЛЭП — 0,4 кВ, 6-10 кВ, 35 кВ, 110 кВ и выше.
По климатическим условиям
Для районов с холодным климатом и гололедом требуются провода с повышенной механической прочностью.
По коррозионной активности
В промышленных районах и near морского побережья рекомендуется использовать провода с защитным покрытием.
🔧 Технические нюансы
- Сталеалюминиевые провода АС требуют специальной арматуры для крепления
- Медные провода МГ обладают лучшей гибкостью, но большим весом
- Для ответственных объектов рекомендуется закупать провода с запасом по сечению 15-20%
Нормативная документация и стандарты
Производство и применение неизолированных проводов регламентируется следующими документами:
- ГОСТ 839-80 «Провода неизолированные для воздушных линий электропередачи»
- ГОСТ Р 53769-2010 «Провода неизолированные для воздушных линий электропередачи»
- ТУ производителей на конкретные марки проводов
Гарантийные обязательства и срок службы
Качественные неизолированные провода от проверенных производителей имеют гарантийный срок от 3 до 5 лет при соблюдении условий эксплуатации. Фактический срок службы составляет 25-40 лет в зависимости от условий окружающей среды.
Мнение эксперта: При проектировании новых линий электропередач мы всегда рекомендуем закладывать запас по сечению не менее 20-25% от расчетной нагрузки. Это позволяет не только обеспечить надежность энергоснабжения, но и предусмотреть возможное увеличение мощности потребителей в будущем. Особое внимание стоит уделять качеству алюминиевого сплава — провода из первичного алюминия служат на 30-40% дольше. Для ответственных магистральных ЛЭП мы используем исключительно провода марки АС с стальным сердечником повышенной прочности.
— Сергей Волков, ведущий инженер-энергетик, стаж 18 лет
