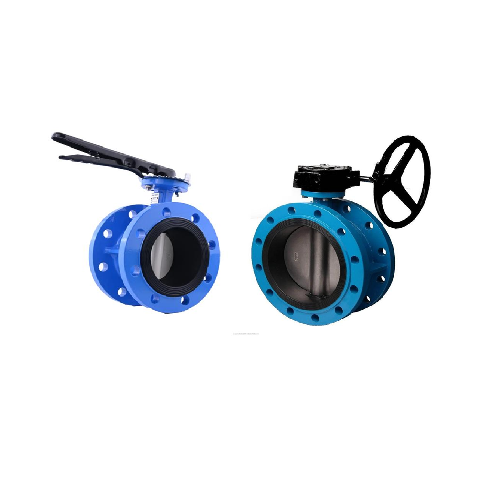

Затвор дисковый поворотный Tecofi TECWAT VP 4251-08 DN150 PN25 фланцевый с двойным эксцентриситетом и редуктором

Затвор дисковый поворотный Tecofi TECWAT VP 4251-08 DN150 PN25 представляет собой фланцевую запорную арматуру с двойным эксцентриситетом, предназначенную для эффективного перекрытия потоков рабочих сред в промышленных трубопроводных системах. Конструкция с двойным эксцентриситетом обеспечивает минимальное трение диска об уплотнение при открытии/закрытии, что значительно увеличивает ресурс работы арматуры и обеспечивает надежную герметичность в закрытом положении.

Назначение и область применения

Данный затвор дисковый предназначен для установки в трубопроводных системах промышленных предприятий, где требуется надежное перекрытие потоков чистых невязких сред. Благодаря конструкции с двойным эксцентриситетом и классу герметичности А по ГОСТ 9544-2015, арматура обеспечивает высокую степень герметичности и длительный срок службы. Затвор оптимально подходит для систем водоснабжения, теплоснабжения, вентиляции и кондиционирования, а также для различных технологических процессов в химической, пищевой и других отраслях промышленности.

Конструктивные особенности

Конструкция затвора включает двойной эксцентриситет, который обеспечивает бесконтактное движение диска относительно уплотнения в процессе открытия/закрытия, что значительно снижает износ уплотнительных поверхностей. Фланцевое присоединение соответствует стандартным межфланцевым размерам, что упрощает монтаж и демонтаж арматуры. Наличие редуктора позволяет осуществлять плавное и точное управление положением диска даже при высоких рабочих давлениях. Корпус и диск выполнены из высокопрочного чугуна EN-GJS-500-7, что обеспечивает высокую механическую прочность и коррозионную стойкость.

Материальное исполнение

Корпус и диск изготовлены из ковкого чугуна EN-GJS-500-7 (GGG50), который характеризуется высокой прочностью и устойчивостью к механическим нагрузкам. Уплотнение выполнено из EPDM-резины, обеспечивающей отличную герметичность и стойкость к старению, а также широкий диапазон рабочих температур. Ответственные детали, включая ведущую и ведомую полуоси, шпильки и штифты, изготовлены из нержавеющей стали X20Cr13, что гарантирует коррозионную стойкость и долговечность в различных рабочих средах. Подшипники скольжения выполнены из алюминиевой бронзы, что обеспечивает низкий коэффициент трения и износостойкость.

Эксплуатационные преимущества

Благодаря двойному эксцентриситету достигается минимальный износ уплотнения и диска, что значительно увеличивает межремонтный интервал. Редукторное управление обеспечивает удобство эксплуатации и точность позиционирования диска. Фланцевое исполнение позволяет легко интегрировать арматуру в существующие трубопроводные системы. Высокий класс герметичности А гарантирует надежное перекрытие потока рабочей среды. Произведенный во Франции, затвор соответствует высоким европейским стандартам качества и надежности.

Монтаж и обслуживание

Затвор поставляется в собранном виде и готов к установке. Фланцевое соединение с отверстиями 8x⌀28 мм соответствует стандартным размерам для DN150. Строительная длина 210 мм обеспечивает удобство монтажа в трубопровод. При монтаже необходимо обеспечить равномерную затяжку болтов и правильную ориентацию арматуры относительно направления потока. Регулярное техническое обслуживание включает визуальный осмотр, проверку герметичности и смазку подвижных соединений в соответствии с рекомендациями производителя.
