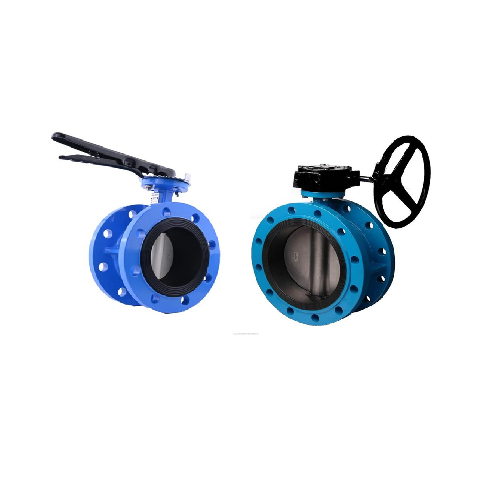

Затвор дисковый поворотный Tecofi TECWAT VP 4248-08 DN150 PN16 с двойным эксцентриситетом, с редуктором

Затвор дисковый поворотный Tecofi TECWAT VP 4248-08 DN150 PN16 — это высококачественная запорная арматура французского производства, предназначенная для надежного перекрытия потоков рабочих сред в промышленных трубопроводных системах. Конструкция с двойным эксцентриситетом обеспечивает минимальный износ уплотнительных поверхностей и легкое управление даже при высоких рабочих давлениях до 16 бар.

Назначение и область применения

Данный затвор дисковый предназначен для установки в системах водоснабжения, отопления, вентиляции и кондиционирования, а также в различных технологических процессах промышленных предприятий. Арматура оптимально подходит для работы с чистыми невязкими средами, включая воду, пар, воздух и другие нейтральные жидкости и газы. Благодаря классу герметичности "А" по ГОСТ 9544-2015, затвор обеспечивает полную герметичность в закрытом положении, что делает его незаменимым на ответственных участках трубопроводов.

Конструктивные особенности

Конструкция затвора включает несколько ключевых особенностей, обеспечивающих его надежность и долговечность. Двойной эксцентриситет (смещение оси диска относительно оси прохода и оси седла) позволяет минимизировать трение диска об уплотнение в процессе открытия/закрытия, что значительно увеличивает ресурс работы уплотнительной системы. Фланцевое исполнение по ISO F10 обеспечивает простой монтаж и демонтаж арматуры на стандартные трубопроводы. Редукторный механизм управления обеспечивает плавное и точное позиционирование диска, а также снижает усилие, необходимое для управления затвором.

Материалы исполнения

Корпус и диск затвора изготовлены из высокопрочного ковкого чугуна EN-GJS-500-7 (GGG50/ВЧ50), который сочетает в себе прочность стального литья и коррозионную стойкость чугуна. Данный материал обеспечивает высокую механическую прочность и устойчивость к ударным нагрузкам. Уплотнительный элемент выполнен из EPDM (этиленпропиленового каучука), который сохраняет свои эластичные свойства в широком температурном диапазоне от -20°C до +80°C и устойчив к старению, окислению и воздействию большинства нейтральных сред.

Технические характеристики

Затвор рассчитан на номинальный диаметр DN150 (6 дюймов) и номинальное давление PN16. Выходной крутящий момент составляет 15 Нм, что обеспечивает надежное перекрытие потока даже при наличии перепадов давления в системе. Степень защиты корпуса IP67 гарантирует полную защиту от проникновения пыли и временного погружения в воду, что позволяет эксплуатировать арматуру в условиях повышенной влажности и запыленности. Размер штока 20×20 мм обеспечивает надежную передачу крутящего момента от привода к диску.

Монтаж и эксплуатация

Фланцевое присоединение с 8 отверстиями диаметром 23 мм соответствует международному стандарту ISO F10, что обеспечивает универсальность монтажа на различные типы фланцевых соединений. Строительная длина затвора составляет 210 мм, что соответствует стандартным габаритам для арматуры данного типоразмера. Общий вес конструкции 31 кг свидетельствует о массивности и надежности исполнения. Отсутствие блока концевых выключателей указывает на использование затвора в системах с местным ручным управлением через редуктор.

Преимущества конструкции

• Двойной эксцентриситет для минимального износа уплотнения
• Редукторное управление для снижения усилия оператора
• Класс герметичности "А" по ГОСТ 9544-2015
• Степень защиты IP67 для работы в сложных условиях
• Высокопрочный чугун EN-GJS-500-7 для корпуса и диска
• Уплотнение EPDM для работы с различными средами
• Французское качество производства бренда Tecofi
