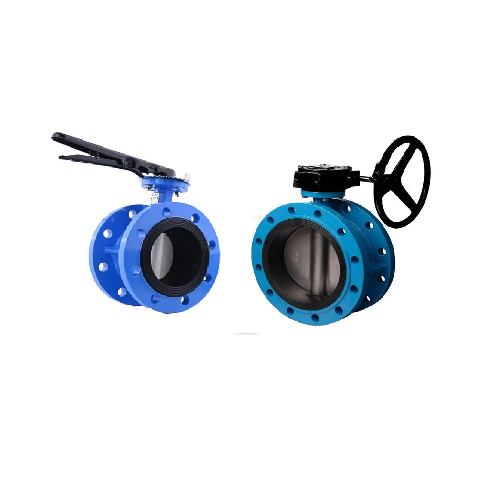

Затвор дисковый поворотный Tecofi TECWAT VP 4248-08 DN125 PN16 фланцевый с двойным эксцентриситетом и редуктором

Поворотный дисковый затвор Tecofi TECWAT VP 4248-08 представляет собой высоконадежную запорную арматуру с двойным эксцентриситетом, предназначенную для эффективного перекрытия потоков рабочих сред в промышленных трубопроводных системах. Конструкция с двойным эксцентриситетом обеспечивает минимальное трение диска об уплотнение при открытии/закрытии, что значительно увеличивает ресурс работы арматуры и обеспечивает легкое управление даже после длительных периодов простоя.

Назначение и область применения

Затвор предназначен для установки в системах водоснабжения, отопления, вентиляции и кондиционирования, а также в различных промышленных процессах, где требуется надежное перекрытие потока. Арматура оптимально подходит для работы с чистыми невязкими средами, включая воду, пар, воздух и нейтральные жидкости. Благодаря классу герметичности "А" по ГОСТ 9544-2015, затвор обеспечивает полную непроницаемость в закрытом положении, что делает его идеальным решением для критически важных участков трубопроводов.

Конструктивные особенности

Конструкция с двойным эксцентриситетом (смещение оси диска относительно оси седла и оси прохода) обеспечивает бесконтактное движение диска относительно уплотнения на большей части хода, что исключает износ уплотнительных поверхностей. Фланцевое исполнение по ISO F07 гарантирует простой монтаж и демонтаж без необходимости специального оборудования. Редукторный механизм управления позволяет точно позиционировать диск и снижает усилие, необходимое для управления, что особенно важно при больших диаметрах и высоких давлениях.

Материалы и исполнение

Корпус и диск изготовлены из высокопрочного ковкого чугуна EN-GJS-500-7 (GGG50/ВЧ50), что обеспечивает высокую механическую прочность и коррозионную стойкость. Уплотнение из EPDM (этиленпропиленового каучука) сохраняет эластичность в широком температурном диапазоне и устойчиво к старению, окислению и воздействию большинства нейтральных сред. Степень защиты IP67 гарантирует надежную работу механизма даже в условиях повышенной влажности и пыли.

Технические преимущества

• Двойной эксцентриситет для минимального износа уплотнения
• Выходной крутящий момент 16 Нм обеспечивает надежное перекрытие
• Редукторное управление для легкого и точного позиционирования
• Класс герметичности "А" по ГОСТ 9544-2015
• Фланцевое соединение ISO F07 для стандартного монтажа
• Строительная длина 200 мм соответствует стандартным требованиям

Монтаж и эксплуатация

Затвор монтируется между фланцами трубопровода с использованием стандартных крепежных элементов. Отверстия на фланце 8x⌀19 мм соответствуют стандартным размерам для DN125. Размер штока 15х15 мм обеспечивает надежное соединение с приводом. Рекомендуемая температура рабочей среды до +80°C позволяет использовать арматуру в большинстве промышленных и коммунальных систем. Производство во Франции гарантирует соблюдение строгих стандартов качества и точное соответствие заявленным характеристикам.
