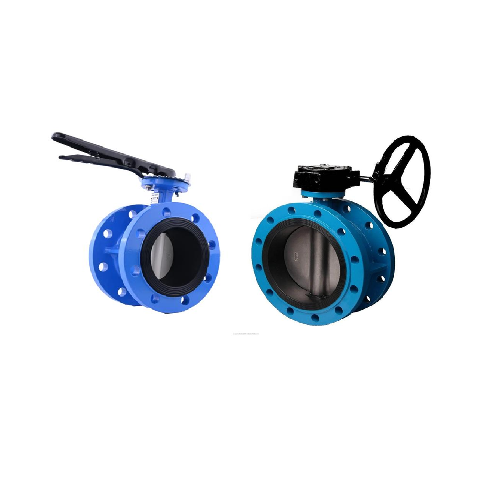

Затвор дисковый поворотный Tecofi TECWAT VP 4248-08 DN100 PN16 фланцевый с двойным эксцентриситетом и редуктором

Затвор дисковый поворотный Tecofi TECWAT VP 4248-08 представляет собой высококачественную запорную арматуру с двойным эксцентриситетом, предназначенную для надежного перекрытия потоков рабочих сред в промышленных трубопроводных системах. Конструкция с фланцевым присоединением DN100 и номинальным давлением PN16 обеспечивает герметичное подключение и стабильную работу в различных технологических процессах.

Назначение и область применения

Данный затвор дисковый предназначен для установки в системах промышленной трубопроводной арматуры, где требуется надежное и герметичное перекрытие потока рабочих сред. Оборудование оптимально подходит для работы с чистыми невязкими средами, включая воду, сжатый воздух, нейтральные газы и другие технологические жидкости. Конструкция с двойным эксцентриситетом обеспечивает минимальное трение при открытии/закрытии и повышенную герметичность в закрытом положении.

Конструктивные особенности

Затвор оснащен системой двойного эксцентриситета, которая обеспечивает бесконтактное движение диска относительно седла в процессе открытия/закрытия, что значительно снижает износ уплотнительных поверхностей и увеличивает срок службы арматуры. Редукторный механизм управления позволяет точно позиционировать диск и обеспечивает плавное регулирование потока. Степень защиты корпуса IP67 гарантирует надежную работу в условиях повышенной влажности и запыленности.

Материалы исполнения

Корпус и диск затвора изготовлены из высокопрочного ковкого чугуна EN-GJS-500-7 (GGG50/ВЧ50), что обеспечивает высокую механическую прочность и коррозионную стойкость. Уплотнительный элемент выполнен из EPDM-резины, которая сохраняет эластичность и герметичность в широком диапазоне температур рабочей среды - до 80°C. Фланцевое соединение соответствует стандарту ISO F07 с отверстиями 8x19 мм для надежного монтажа.

Эксплуатационные характеристики

Затвор обеспечивает класс герметичности "А" по ГОСТ 9544-2015, что соответствует самым высоким требованиям к плотности закрытия. Выходной крутящий момент 11 Нм обеспечивает достаточное усилие для управления даже при повышенном рабочем давлении. Строительная длина 190 мм соответствует стандартным требованиям для монтажа в трубопроводные системы. Размер штока 15х15 мм гарантирует надежную передачу усилия от привода.

Монтаж и обслуживание

Фланцевое исполнение затвора упрощает монтаж и демонтаж в существующие трубопроводные системы. Отсутствие блока концевых выключателей делает конструкцию более надежной и простой в обслуживании. Вес арматуры 23 кг учитывает необходимость применения соответствующего монтажного оборудования при установке. Производство во Франции гарантирует соблюдение европейских стандартов качества и точность изготовления всех компонентов.
