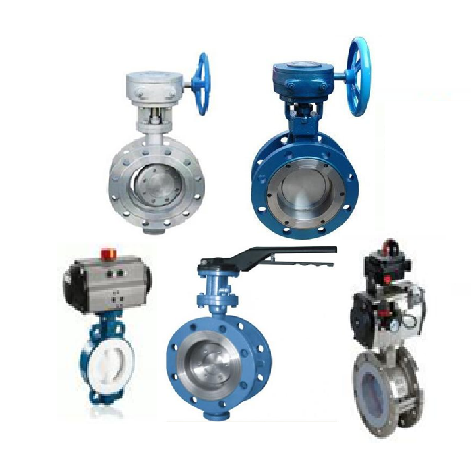

Затвор дисковый поворотный DN65 PN25 с тройным эксцентриситетом WBV3EX-3432M-1W-F-ISO с редуктором RQN3-150Z-T24
Основные характеристики
Описание товара
Поворотный дисковый затвор с тройным эксцентриситетом WBV3EX-3432M-1W-F-ISO представляет собой высокотехнологичную трубопроводную арматуру, предназначенную для надежного перекрытия потоков различных сред в промышленных трубопроводных системах. Конструкция с тройным эксцентриситетом обеспечивает нулевое трение в момент закрытия и равномерный износ уплотнительных поверхностей, что гарантирует длительный срок службы и класс герметичности А даже после многократных циклов работы.
Назначение и область применения
Затвор предназначен для установки в системах водоснабжения, теплоснабжения и технологических трубопроводах различного назначения. Арматура эффективно работает с широким спектром рабочих сред, включая воду, воздух, пар, нефть и нефтепродукты, природный газ и другие газообразные среды, а также агрессивные среды. Широкий температурный диапазон от -45°C до +425°C позволяет применять затвор в системах с экстремальными температурными условиями.
Конструктивные особенности
Конструкция с тройным эксцентриситетом исключает контакт диска с седлом в процессе открытия/закрытия, что значительно снижает износ уплотнительных поверхностей. Фланцевое присоединение типа ISO F07 обеспечивает простой монтаж и демонтаж арматуры. Редуктор RDN RQN3-150Z-T24 с передаточным отношением 24:1 позволяет управлять затвором с минимальными усилиями при сохранении точности позиционирования. Квадрат штока 11×11 мм стандартизирован для совместимости с другим оборудованием.
Материалы исполнения
Корпус затвора изготовлен из углеродистой стали WCB, что обеспечивает высокую прочность и устойчивость к механическим нагрузкам. Диск выполнен из нержавеющей стали марки 316, обладающей повышенной коррозионной стойкостью. Металлическое уплотнение гарантирует надежную работу при высоких температурах и давлениях, а также устойчивость к абразивным средам. Все материалы подобраны в соответствии с требованиями для работы в агрессивных средах и при экстремальных температурах.
Эксплуатационные характеристики
Затвор обеспечивает номинальное давление 25 бар при условной пропускной способности 225 м³/ч. Средний ресурс составляет 30 000 циклов открытие/закрытие, что соответствует сроку службы не менее 10 лет при интенсивной эксплуатации. Крутящий момент 82 Нм оптимизирован для работы с редуктором, обеспечивающим выходной крутящий момент 150 Нм. Степень защиты корпуса IP67 гарантирует надежную работу в условиях повышенной влажности и запыленности.
Комплектация и монтаж
Арматура поставляется в сборе с редуктором RDN RQN3-150Z-T24, что обеспечивает готовность к установке и эксплуатации. Фланцевое исполнение по стандарту ISO F07 упрощает монтаж на трубопроводы соответствующих диаметров. Строительная длина 112 мм соответствует стандартным требованиям для арматуры DN65. Наличие квадрата штока 14×14 мм на редукторе позволяет использовать стандартный ручной дублер для аварийного управления.
Технические характеристики
Основные характеристики
Технические характеристики
Материалы
Подключение
Габариты
Комплектация
Важная информация
Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
