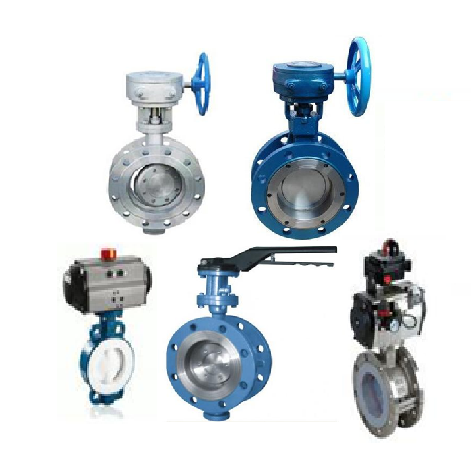

Затвор дисковый поворотный DN65 PN25 с тройным эксцентриситетом WBV3EX-3432M-1W-F-ISO с редуктором HGBF RQN1-180Z

Затвор дисковый поворотный с тройным эксцентриситетом DN65 PN25 представляет собой высокотехнологичную запорную арматуру, предназначенную для точного управления потоками рабочих сред в промышленных трубопроводных системах. Конструкция с тройным эксцентриситетом обеспечивает беспрецедентную герметичность и долговечность, исключая трение уплотнительных поверхностей в процессе эксплуатации.

Назначение и область применения

Данный затвор предназначен для применения в системах водоснабжения, теплоснабжения и технологических трубопроводах промышленных предприятий. Арматура эффективно работает с широким спектром рабочих сред, включая воду, воздух, пар, нефть и нефтепродукты, агрессивные химические среды, природный газ и другие газообразные среды. Температурный диапазон эксплуатации от -45°C до +425°C позволяет использовать затвор в условиях крайнего севера и на высокотемпературных технологических линиях.

Конструктивные особенности

Конструкция с тройным эксцентриситетом является ключевым преимуществом данной модели. Первый эксцентриситет оси поворота диска относительно оси прохода снижает трение при открывании/закрывании. Второй эксцентриситет оси диска относительно оси прохода обеспечивает отрыв диска от седла в начальный момент открытия. Третий эксцентриситет конической формы уплотнительной поверхности гарантирует равномерное прилегание по всему контуру. Комплектация редуктором HGBF RQN1-180Z с выходным крутящим моментом 180 Нм обеспечивает плавное и точное управление положением диска. Система оснащена индикатором положения и датчиком обратной связи для интеграции в системы автоматического управления.

Материальное исполнение

Корпус затвора изготовлен из углеродистой стали WCB, что обеспечивает высокую прочность и устойчивость к механическим нагрузкам. Диск выполнен из нержавеющей стали марки 316, обладающей повышенной коррозионной стойкостью в агрессивных средах. Металл-металлическое уплотнение гарантирует надежную работу при высоких температурах и давлениях. Фланцевое соединение типа ISO F07 обеспечивает простой монтаж и демонтаж арматуры в трубопроводных системах.

Эксплуатационные характеристики

Затвор обеспечивает класс герметичности А по международным стандартам, что подтверждает его высочайшее качество изготовления. Условная пропускная способность составляет 225 м³/ч при номинальном давлении 25 бар. Средний ресурс составляет 30 000 циклов открытие/закрытие, что при стандартной эксплуатации обеспечивает срок службы не менее 10 лет. Степень защиты корпуса IP67 гарантирует надежную работу в условиях повышенной влажности и запыленности.

Комплектация и монтаж

Изделие поставляется в сборе с редуктором, что исключает необходимость дополнительной комплектации и настройки. Квадрат штока размером 11×11 мм стандартизирован для совместимости с другим оборудованием. Строительная длина 112 мм соответствует международным стандартам и обеспечивает простую замену аналогичной арматуры. Габаритные размеры и присоединительные параметры соответствуют требованиям ISO, что упрощает проектирование и монтаж.

Преимущества и особенности

• Тройной эксцентриситет - исключает трение уплотнений и обеспечивает длительный срок службы
• Универсальность применения - работа с различными средами в широком температурном диапазоне
• Высокая герметичность - класс А гарантирует минимальные утечки
• Надежное материаловедение - сочетание углеродистой и нержавеющей стали
• Комплексное решение - готовый узел с редуктором и системой контроля положения
• Соответствие стандартам - изготовление по международным нормам качества
