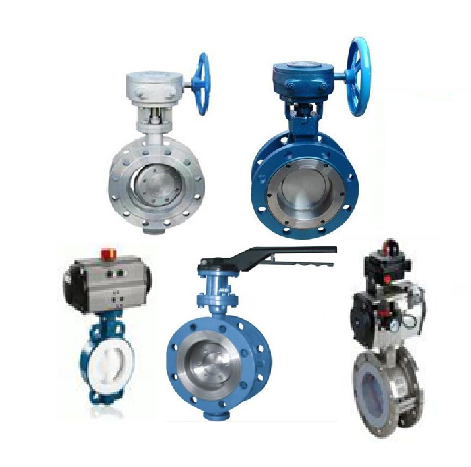

Затвор дисковый поворотный DN50 PN25 с тройным эксцентриситетом WBV3EX-3432M-1W-F-ISO с редуктором HAM RQN1-180Z-T40

Затвор дисковый поворотный с тройным эксцентриситетом DN50 PN25 представляет собой высокотехнологичную трубопроводную арматуру, предназначенную для надежного перекрытия потоков различных сред в промышленных системах. Конструкция с тройным эксцентриситетом обеспечивает бесконтактное движение диска относительно седла, что значительно увеличивает ресурс работы и обеспечивает класс герметичности А. Комплектация редуктором HAM RQN1-180Z-T40 позволяет осуществлять плавное и точное управление в системах, требующих частых регулировок.

Назначение и область применения

Данный затвор предназначен для работы в системах водоснабжения, теплоснабжения и технологических трубопроводах промышленных предприятий. Арматура эффективно работает с широким спектром сред, включая воду, воздух, пар, нефть и нефтепродукты, агрессивные среды, природный газ и другие газообразные среды. Благодаря расширенному температурному диапазону от -45°C до +425°C, затвор может эксплуатироваться в условиях крайнего севера и на объектах с высокотемпературными процессами.

Конструктивные особенности

Тройной эксцентриситет конструкции обеспечивает несколько ключевых преимуществ: исключение трения диска об уплотнение при открытии/закрытии, компенсацию износа уплотнительных поверхностей и равномерное прилегание диска по всему периметру. Система ISO-фланцев F07 обеспечивает стандартизированное присоединение к трубопроводам. Квадрат штока 11×11 мм совместим со стандартными приводами и ручными дублерами.

Материальное исполнение

Корпус затвора выполнен из углеродистой стали WCB, что обеспечивает высокую прочность и устойчивость к механическим нагрузкам. Диск изготовлен из нержавеющей стали марки 316, обладающей повышенной коррозионной стойкостью в агрессивных средах. Металлическое уплотнение гарантирует долговечность работы при высоких температурах и давлениях, сохраняя герметичность на протяжении всего срока службы.

Редукторное управление

В комплектацию входит редуктор HAM RQN1-180Z-T40 с передаточным отношением 40:1, который обеспечивает выходной крутящий момент 180 Нм при входном моменте 59 Нм. Редуктор имеет степень защиты IP67, что позволяет эксплуатировать его в условиях повышенной влажности и запыленности. Универсальный квадрат штока редуктора 8×8/9×9/11×11/14×14/17×17 мм обеспечивает совместимость с различными типами арматуры.

Эксплуатационные характеристики

Затвор рассчитан на средний ресурс 30 000 циклов открытие/закрытие при сохранении класса герметичности А. Срок службы изделия составляет 10 лет при соблюдении условий эксплуатации. Гарантия производителя - 12 месяцев. Строительная длина 108 мм соответствует стандартным требованиям для монтажа в существующие трубопроводные системы.

Монтаж и обслуживание

Фланцевое присоединение упрощает монтаж и демонтаж арматуры без необходимости специального инструмента. Синий цвет корпуса позволяет легко идентифицировать арматуру на объекте. Компактные габаритные размеры (D=160 мм, H1=102 мм) обеспечивают удобство размещения в ограниченном пространстве. Вес арматуры 9 кг и общий вес с редуктором 10,2 кг делают конструкцию достаточно легкой для монтажа без применения тяжелой грузоподъемной техники.
