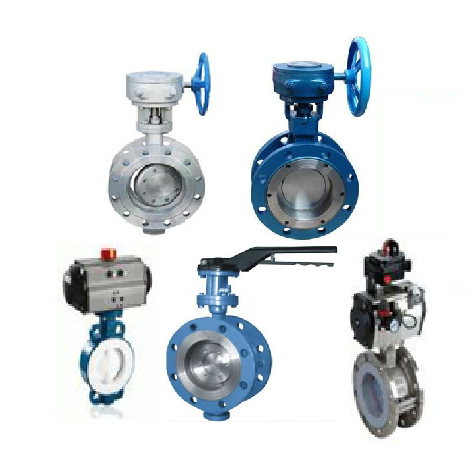

Затвор дисковый поворотный DN50 PN25 с тройным эксцентриситетом WBV3EX-3431M-1W-F-ISO с редуктором HGBF RQN1-180Z
Основные характеристики
Описание товара
Поворотный дисковый затвор с тройным эксцентриситетом WBV3EX-3431M-1W-F-ISO представляет собой высокотехнологичное запорное устройство для промышленных трубопроводных систем. Конструкция с тройным эксцентриситетом обеспечивает нулевое трение в момент закрытия и равномерное прилегание диска к седлу, что гарантирует высочайший класс герметичности А и длительный срок службы до 30 000 циклов. Комплектация редуктором HGBF RQN1-180Z с индикатором положения и датчиком обратной связи позволяет осуществлять точное управление и мониторинг положения затвора в автоматизированных системах.
Назначение и область применения
Затвор предназначен для полного перекрытия потока рабочих сред в трубопроводах систем водоснабжения, теплоснабжения и технологических линиях. Оборудование эффективно работает с широким спектром сред: вода, воздух, пар, нефть и нефтепродукты, природный газ и другие газообразные среды, включая агрессивные среды. Диапазон рабочих температур от -45°C до +425°C делает затвор универсальным решением для различных промышленных применений.
Конструктивные особенности
Тройной эксцентриситет конструкции исключает трение диска о седло в процессе закрытия, что значительно увеличивает ресурс уплотнения и обеспечивает стабильную герметичность на протяжении всего срока службы. Фланцевое присоединение типа ISO F07 обеспечивает надежный монтаж на стандартные трубопроводы. Квадрат штока 11×11 мм стандартизирован для совместимости с различными типами приводов.
Материальное исполнение
Корпус затвора изготовлен из углеродистой стали WCB, обеспечивающей высокую прочность и устойчивость к механическим нагрузкам. Диск выполнен из нержавеющей стали марки 304, что гарантирует коррозионную стойкость при работе с агрессивными средами. Металл-металл уплотнение обеспечивает надежную работу при высоких температурах и давлениях.
Комплектация редуктором
В комплектацию входит редуктор HGBF RQN1-180Z с выходным крутящим моментом 180 Нм, что обеспечивает надежное управление затвором даже при максимальном рабочем давлении. Редуктор оснащен индикатором положения и датчиком обратной связи для интеграции в системы автоматического управления. Степень защиты IP67 гарантирует бесперебойную работу в условиях повышенной влажности и запыленности.
Эксплуатационные преимущества
Средний ресурс 30 000 циклов открытия/закрытия подтверждает высокую надежность конструкции. Номинальное давление 25 бар и условная пропускная способность 145 м³/ч обеспечивают эффективную работу в различных технологических процессах. Срок службы изделия составляет 10 лет при соблюдении условий эксплуатации.
Технические характеристики
Основные характеристики
Материалы
Технические характеристики
Подключение
Габариты
Комплектация
Важная информация
Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
