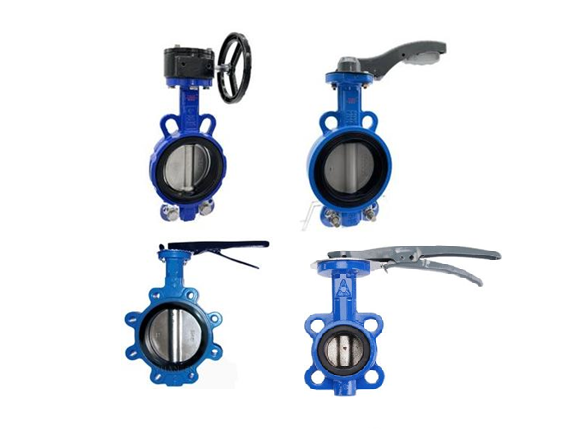

Затвор дисковый поворотный ПИК 124-MP1 межфланцевый Ду80 Ру16 с рукояткой, корпус углеродистая сталь/диск нержавеющая сталь

Затвор дисковый поворотный ПИК 124-MP1 представляет собой современное запорное устройство межфланцевого типа, предназначенное для эффективного перекрытия потоков рабочих сред в трубопроводных системах. Конструкция с диском, поворачивающимся вокруг оси, обеспечивает надежное перекрытие проходного сечения при минимальном гидравлическом сопротивлении в открытом положении. Изделие характеризуется компактными габаритами, простотой монтажа и обслуживания, что делает его востребованным в различных отраслях промышленности.

Назначение и область применения

Поворотный дисковый затвор серии 124-MP1 предназначен для установки в трубопроводные системы промышленных предприятий, где требуется периодическое или постоянное перекрытие потока рабочей среды. Оборудование оптимально подходит для систем водоснабжения, отопления, вентиляции и кондиционирования, а также для технологических линий в химической, пищевой и нефтегазовой промышленности. Устройство эффективно работает с водой, паром, воздухом и другими неагрессивными средами при температуре до +80°C.

Конструктивные особенности

Конструкция затвора отличается продуманностью и надежностью. Основными элементами являются:

• Корпус межфланцевого исполнения, обеспечивающий простой монтаж между фланцами трубопровода
• Поворотный диск, который при повороте на 90° полностью перекрывает проходное сечение
• Эластичное уплотнение из NBR, обеспечивающее герметичное перекрытие потока
• Рукоятка для ручного управления с четкой фиксацией в положениях «открыто» и «закрыто»
• Строительная длина 44 мм, что позволяет устанавливать затвор в ограниченном пространстве

Материальное исполнение

Подбор материалов для основных компонентов затвора обеспечивает оптимальное сочетание прочности, коррозионной стойкости и долговечности:

• Корпус изготовлен из углеродистой стали, что гарантирует механическую прочность и устойчивость к нагрузкам
• Диск выполнен из нержавеющей стали марки CF8 (AISI 304), обеспечивающей коррозионную стойкость и сохранение геометрии при длительной эксплуатации
• Уплотнение из нитрил-бутадиенового каучука (NBR) обладает высокой износостойкостью и устойчивостью к температурным воздействиям

Технические преимущества

Затвор демонстрирует класс герметичности А по ГОСТ 9544-2015, что подтверждает его высокие эксплуатационные характеристики. Межфланцевое исполнение значительно упрощает монтаж и демонтаж оборудования без необходимости изменения конфигурации трубопровода. Компактные размеры и малая строительная длина делают затвор идеальным решением для стесненных условий монтажа. Рукоятка управления обеспечивает визуальный контроль положения затвора и позволяет оперативно перекрывать поток при необходимости.

Монтаж и эксплуатация

Монтаж затвора осуществляется между ответными фланцами трубопровода согласно типу ISO F05. При установке необходимо обеспечить равномерную затяжку крепежных элементов и правильную ориентацию затвора относительно направления потока. Эксплуатация допускается при номинальном давлении 16 бар и температуре среды до +80°C. Регулярное техническое обслуживание включает визуальный осмотр состояния уплотнения и проверку легкости хода рукоятки управления.
