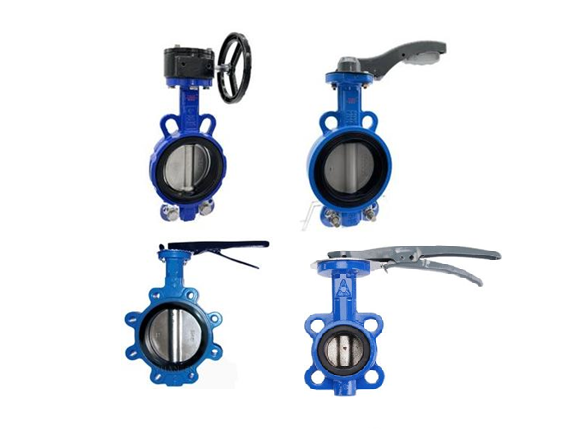

Затвор дисковый поворотный ПИК 124-MP1 межфланцевый Ду50 Ру16 с рукояткой, корпус углеродистая сталь/диск нержавеющая сталь

Затвор дисковый поворотный ПИК 124-MP1 представляет собой современную запорную арматуру межфланцевого типа, предназначенную для надежного перекрытия потоков рабочих сред в трубопроводных системах. Конструкция устройства обеспечивает быстрое и герметичное отсечение потока при минимальном усилии управления, что делает его оптимальным решением для систем водоснабжения, отопления, вентиляции и кондиционирования, а также для различных технологических процессов в промышленности.

Назначение и область применения

Данный дисковый затвор применяется в качестве запорного устройства на трубопроводах, транспортирующих воду, пар, сжатый воздух и другие неагрессивные среды. Благодаря межфланцевому исполнению и компактным габаритам, он идеально подходит для монтажа в ограниченном пространстве. Основные сферы применения включают системы ЖКХ, объекты теплоэнергетики, промышленные предприятия пищевой, химической и фармацевтической отраслей, где требуется надежное и быстрое перекрытие потоков.

Конструктивные особенности

Конструкция затвора отличается простотой и надежностью. Основными элементами являются литой корпус из углеродистой стали, поворотный диск из нержавеющей стали марки CF8 и уплотнительное кольцо из нитрильного каучука (NBR). Диск закреплен на оси, которая вращается в подшипниковых узлах, обеспечивая плавное открытие и закрытие. Уплотнительная система обеспечивает класс герметичности А согласно ГОСТ 9544-2015. Ручное управление осуществляется посредством рычажной рукоятки, позволяющей визуально контролировать положение затвора.

Материалы исполнения

Корпус затвора выполнен из углеродистой стали, что обеспечивает высокую механическую прочность и устойчивость к механическим нагрузкам. Диск изготовлен из нержавеющей стали марки CF8 (аналог 08Х18Н10), обладающей коррозионной стойкостью и долговечностью. Уплотнительный элемент из NBR (нитрильного каучука) сохраняет эластичность и герметизирующие свойства в широком диапазоне температур от -20°C до +80°C, а также устойчив к воздействию масел, воды и многих химических сред.

Технические характеристики

Затвор рассчитан на номинальный диаметр DN 50 и номинальное давление PN 16. Максимальная рабочая температура составляет 80°C. Строительная длина устройства - 42 мм, что соответствует стандартным требованиям для межфланцевого соединения. Конструкция соответствует типу ISO-фланца F05, что обеспечивает совместимость с большинством стандартных фланцевых соединений. Отсутствие концевых выключателей указывает на использование устройства в системах с ручным управлением без необходимости автоматизации.

Монтаж и эксплуатация

Монтаж затвора осуществляется между фланцами трубопровода с использованием штатных крепежных элементов. При установке необходимо обеспечить соосность фланцев и равномерную затяжку болтов для предотвращения перекосов. Эксплуатация устройства не требует специального технического обслуживания, рекомендуется периодическая проверка состояния уплотнения и смазка вращающихся элементов. Простота конструкции и надежность материалов обеспечивают длительный срок службы даже при интенсивной эксплуатации.

Преимущества конструкции

• Компактные габариты - минимальная строительная длина позволяет устанавливать затвор в ограниченном пространстве
• Быстродействие - поворот диска на 90° обеспечивает полное открытие или закрытие прохода
• Надежное уплотнение - эластомерное кольцо гарантирует класс герметичности А
• Коррозионная стойкость - применение нержавеющей стали для диска повышает долговечность
• Простота обслуживания - минимальное количество движущихся частей снижает потребность в техническом обслуживании
