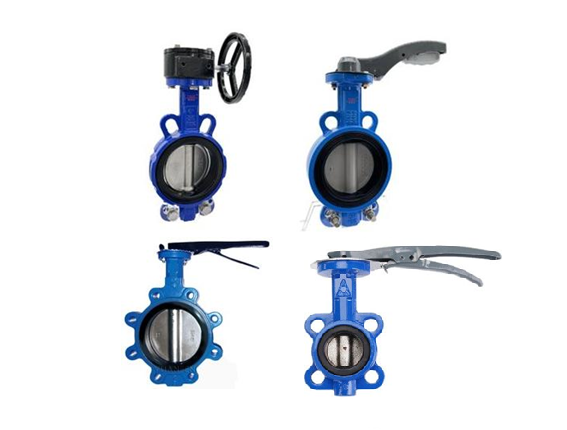

Затвор дисковый поворотный ПИК 124-MP1 Ду100 Ру16 межфланцевый с рукояткой, корпус углеродистая сталь, диск нержавеющая сталь CF8

Затвор дисковый поворотный ПИК 124-MP1 представляет собой запорную арматуру межфланцевого типа, предназначенную для полного перекрытия потока рабочей среды в трубопроводных системах. Конструкция с углеродистой сталью корпуса и диском из нержавеющей стали CF8 обеспечивает надежную работу при номинальном давлении 16 бар и температуре до 80°C. Ручное управление посредством рукоятки позволяет осуществлять быстрое открытие и закрытие прохода без использования дополнительного оборудования.

Назначение и область применения

Данный дисковый затвор предназначен для установки в качестве запорного устройства на трубопроводах транспортировки воды, пара, воздуха и других неагрессивных сред в различных отраслях промышленности. Модель оптимально подходит для систем водоснабжения, отопления, вентиляции и кондиционирования, а также для технологических линий на производственных предприятиях. Благодаря межфланцевому присоединению и компактной строительной длине 51 мм, затвор легко интегрируется в существующие трубопроводные системы без необходимости изменения их конфигурации.

Конструктивные особенности

Конструкция затвора включает цельнолитой корпус из углеродистой стали, обеспечивающий высокую механическую прочность и устойчивость к нагрузкам. Поворотный диск из нержавеющей стали марки CF8 обладает повышенной коррозионной стойкостью и сохраняет геометрическую стабильность при циклических нагрузках. Система уплотнения на основе нитрил-бутадиенового каучука (NBR) гарантирует класс герметичности А согласно требованиям ГОСТ 9544-2015. Рычажная рукоятка обеспечивает плавное и точное позиционирование диска с фиксацией в крайних положениях.

Материалы исполнения

Корпус изделия изготовлен из углеродистой стали, что обеспечивает высокую прочность и долговечность конструкции при работе в стандартных промышленных условиях. Дисковый элемент выполнен из нержавеющей стали CF8 (аналог AISI 304), обладающей excellent corrosion resistance и maintaining structural integrity при температуре рабочей среды до 80°C. Уплотнительные элементы из NBR (нитрил-бутадиенового каучука) демонстрируют устойчивость к воздействию воды, масел, слабоагрессивных сред и сохраняют эластичность в указанном температурном диапазоне.

Технические преимущества

Затвор отличается минимальным гидравлическим сопротивлением в открытом положении благодаря оптимизированной геометрии диска и проточного канала. Конструкция обеспечивает полнопроходное сечение при открытии, что минимизирует потери давления в системе. Соответствие типу ISO-фланца F07 гарантирует совместимость с стандартными фланцевыми соединениями. Отсутствие концевых выключателей делает модель оптимальным решением для систем, где не требуется автоматизация управления или сигнализации положения затвора.

Монтаж и эксплуатация

Межфланцевое исполнение упрощает установку затвора между ответными фланцами трубопровода с использованием стандартных крепежных элементов. Компактные габариты и малая строительная длина позволяют монтировать арматуру в ограниченном пространстве. Ручное управление посредством рычажной рукоятки не требует дополнительного оборудования для функционирования, обеспечивая простоту обслуживания и надежность в эксплуатации. Регулярное техническое обслуживание ограничивается периодической проверкой состояния уплотнений и смазкой шарнирных соединений.
